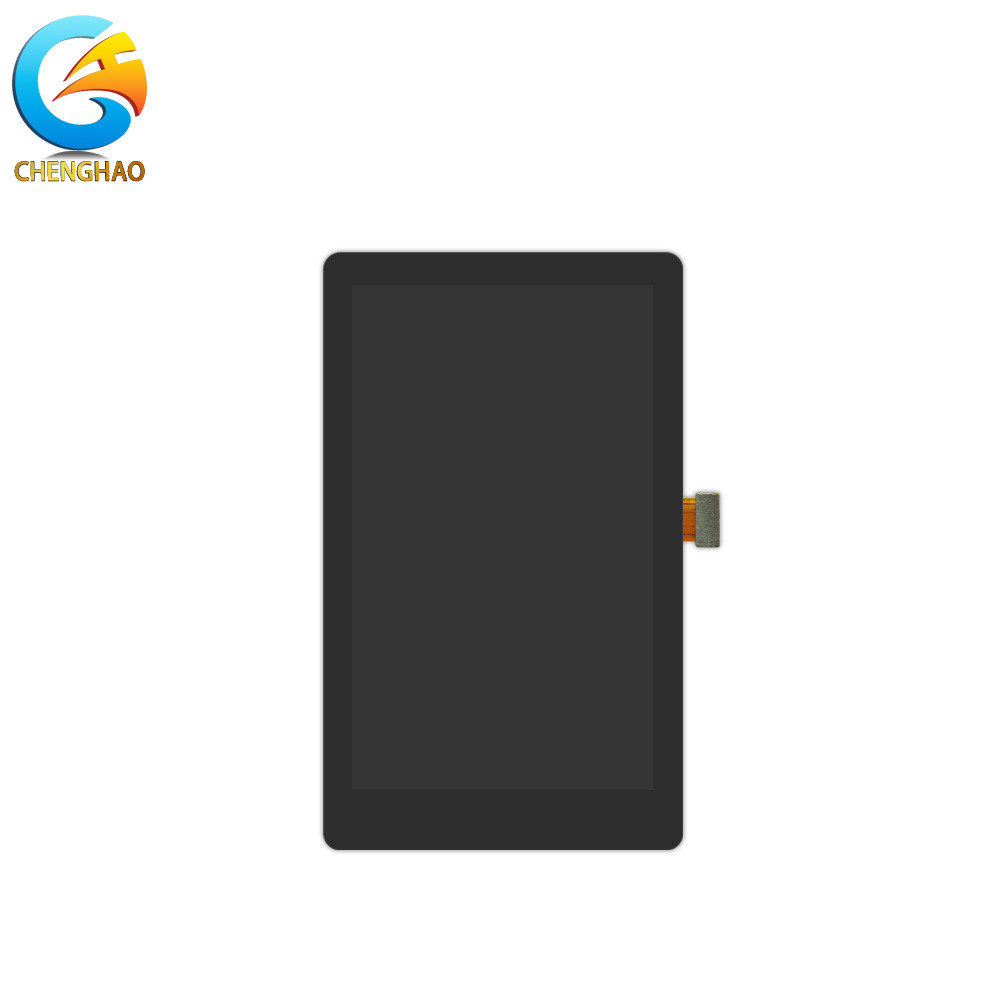

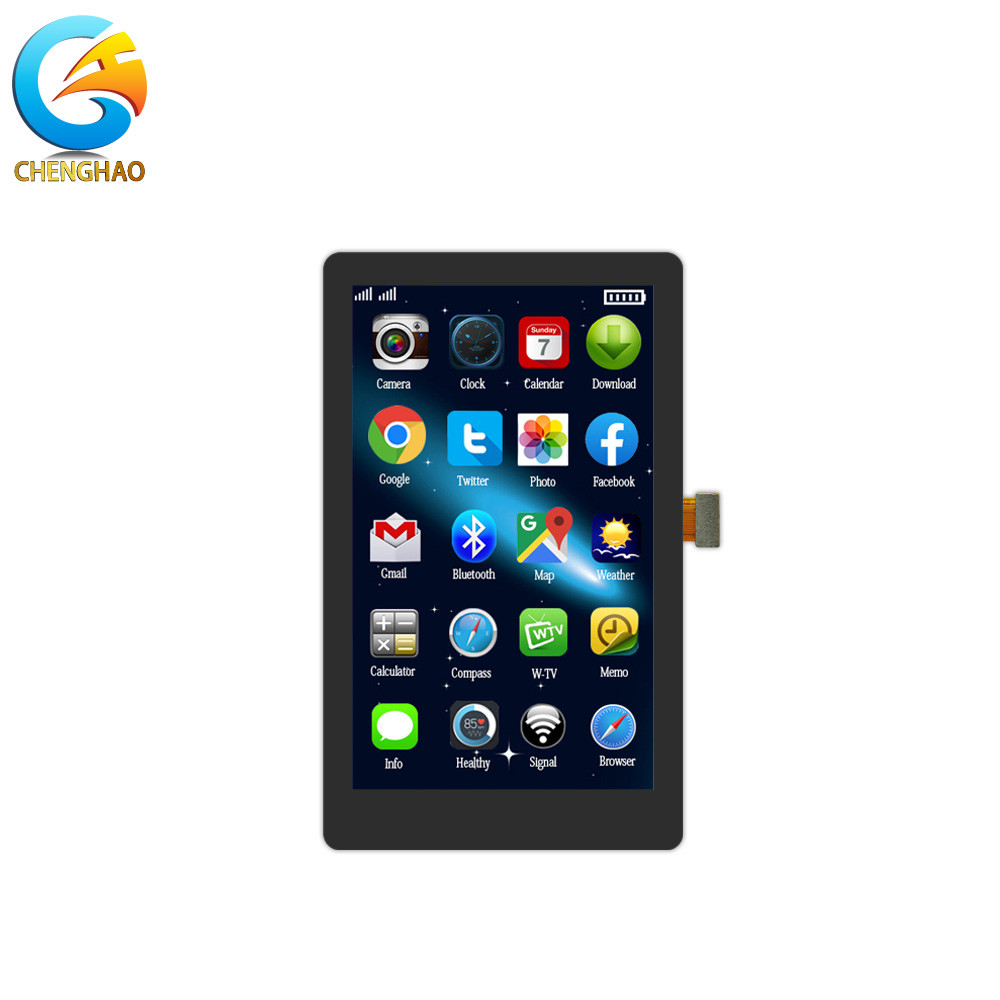

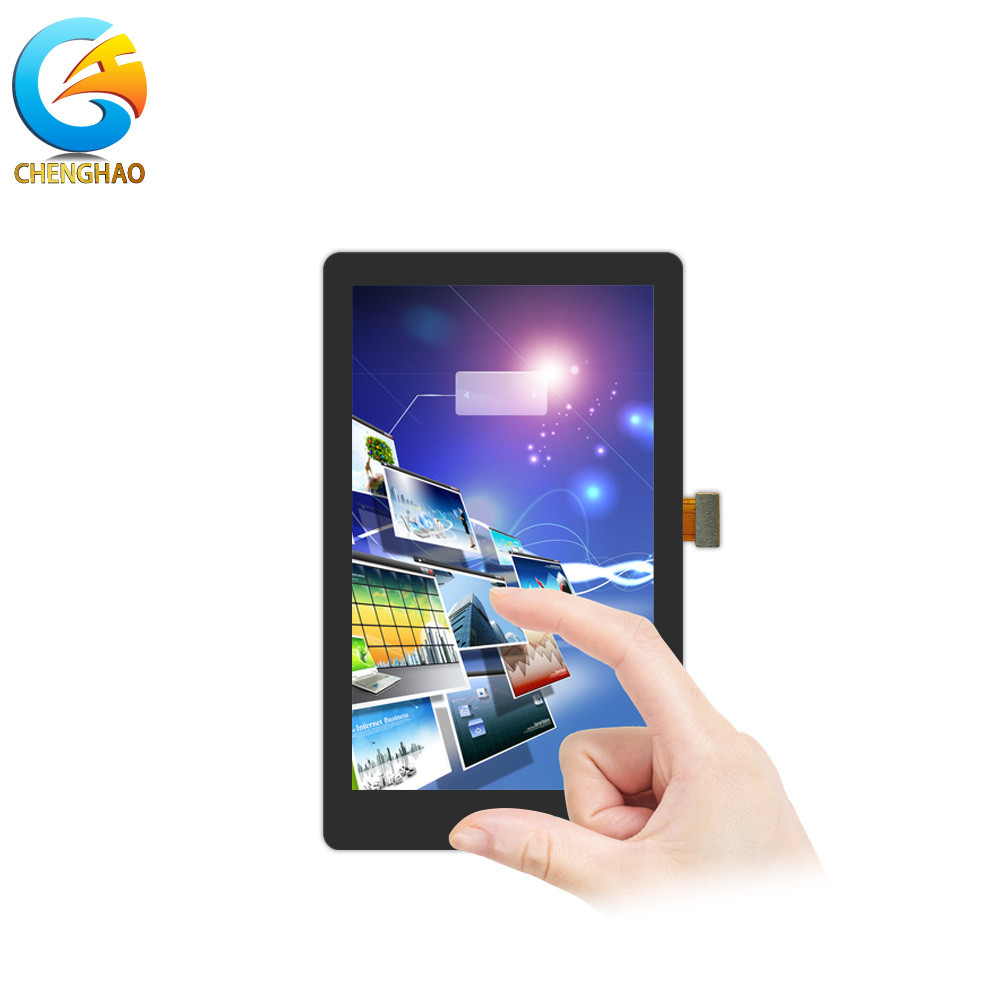

3.95 ইঞ্চি ST7701S টিএফটি প্রতিরোধী টাচ প্যানেল 480x800 পিক্সেল টিএফটি এলসিডি মডিউল

পণ্যের বর্ণনা

কাস্টমাইজড ৩.৯৫ ইঞ্চি উচ্চ রেজোলিউশনের টাচ স্ক্রিন

দিকনির্দেশ ৪৮০x৮০০ পিক্সেল

কোম্পানির প্রোডাক্ট ক্যাটাগরি

চেংহাও অপটোইলেকট্রনিক টিএফটি ডিসপ্লে একটি পেশাদার রঙিন এলসিডি ডিসপ্লে সরবরাহকারী, যা গ্রাহকদের 1.1 ~ 10.1 ইঞ্চির মধ্যে বিভিন্ন ছোট আকারের রঙিন এলসিডি স্ক্রিনের জন্য কাস্টমাইজড পরিষেবা সরবরাহ করে।আমরা নিম্নলিখিত পণ্য বিভাগগুলি অফার করিঃ: ১.১ ইঞ্চি টিএফটি ডিসপ্লে স্ক্রিন, ১.১৪ ইঞ্চি টিএফটি ডিসপ্লে স্ক্রিন, ১.৪৪ ইঞ্চি টিএফটি ডিসপ্লে স্ক্রিন, ১.৪৭ ইঞ্চি টিএফটি ডিসপ্লে স্ক্রিন, ১.৫ ইঞ্চি টিএফটি ডিসপ্লে স্ক্রিন, ১.৫৪ ইঞ্চি টিএফটি ডিসপ্লে স্ক্রিন,৭৭ ইঞ্চি টিএফটি ডিসপ্লে, ১.৮ ইঞ্চি টিএফটি ডিসপ্লে স্ক্রিন, ২.০ ইঞ্চি টিএফটি ডিসপ্লে স্ক্রিন, ২.১ ইঞ্চি টিএফটি ডিসপ্লে স্ক্রিন, ২.২ ইঞ্চি টিএফটি ডিসপ্লে স্ক্রিন, ২.৩১ ইঞ্চি টিএফটি ডিসপ্লে স্ক্রিন, ২.৪ ইঞ্চি টিএফটি ডিসপ্লে স্ক্রিন, ২.২ ইঞ্চি টিএফটি ডিসপ্লে স্ক্রিন,৮ ইঞ্চি টিএফটি ডিসপ্লে স্ক্রিন, ৩.০ ইঞ্চি টিএফটি ডিসপ্লে স্ক্রিন, ৩.২ ইঞ্চি টিএফটি ডিসপ্লে স্ক্রিন, ৩.৫ ইঞ্চি টিএফটি ডিসপ্লে স্ক্রিন, ৩.৯ ইঞ্চি টিএফটি ডিসপ্লে স্ক্রিন, ৩.৯৫ ইঞ্চি টিএফটি ডিসপ্লে স্ক্রিন, ৩.৯৭ ইঞ্চি টিএফটি ডিসপ্লে স্ক্রিন, ৪.0 ইঞ্চি টিএফটি ডিসপ্লে স্ক্রিন, ৪.৩ ইঞ্চি টিএফটি ডিসপ্লে স্ক্রিন, ৪.৪১ ইঞ্চি টিএফটি ডিসপ্লে স্ক্রিন, ৪.৫ ইঞ্চি টিএফটি ডিসপ্লে স্ক্রিন, ৫.০ ইঞ্চি টিএফটি ডিসপ্লে স্ক্রিন, ৫.৫ ইঞ্চি টিএফটি ডিসপ্লে স্ক্রিন, ৬.০ ইঞ্চি টিএফটি ডিসপ্লে স্ক্রিন,৮ ইঞ্চি টিএফটি ডিসপ্লে স্ক্রিন, 7.0 ইঞ্চি টিএফটি ডিসপ্লে স্ক্রিন, 8.0 ইঞ্চি টিএফটি ডিসপ্লে স্ক্রিন, 9.0 ইঞ্চি টিএফটি ডিসপ্লে স্ক্রিন, 10.1 ইঞ্চি টিএফটি ডিসপ্লে স্ক্রিন।

1. ছোট এলসিডি টাচ স্ক্রিনের স্পেসিফিকেশন

2ছোট এলসিডি টাচ স্ক্রিনের দ্রুত বিবরণ

(1) টিএফটি নোট

• ডিসপ্লে টাইপঃ ৩.৯৭" টিএফটি/আইপিএস
• দেখার দিকঃ সব
• এলসিডি ড্রাইভ আইসিঃ ST7701S
• পোলারাইজার মোডঃ ট্রান্সমিসিভ/নেগেটিভ
• অপারেটিং টাইমঃ -20°C ~ +70°C
• স্টোরেজ সময়ঃ -30°C~+80°C
• অ্যানমার্কার টোলারেন্সঃ ±০।20
• সংযোগকারী সুপারিশ করুনঃ AXE 530124
• পরিবেশ রক্ষার প্রয়োজনীয়তা: RoHS

(2) সিটিপি নোট

• লেন্স + আইটিও ফিল্ম + এফপিসি + আঠালো
  1. আইটিও ফিল্মঃ ০.৪৫ মিমি
  2. লেন্স গ্লাসঃ ১.১ মিমি
  3. আইসিঃ জিটি৯১১
• অপারেটিং ভোল্টেজঃ ২.৮ ভোল্ট ~ ৩.৩ ভোল্ট
• সংক্রমণঃ ≥87%
• কভার কঠোরতাঃ 6H
• অপারেশন তাপমাত্রাঃ -20~70°C, ≤ 90% RH
• সংরক্ষণের তাপমাত্রাঃ -30~80°C, ≤ 90% RH

3. ছোট এলসিডি টাচ স্ক্রিনের বর্ণনা

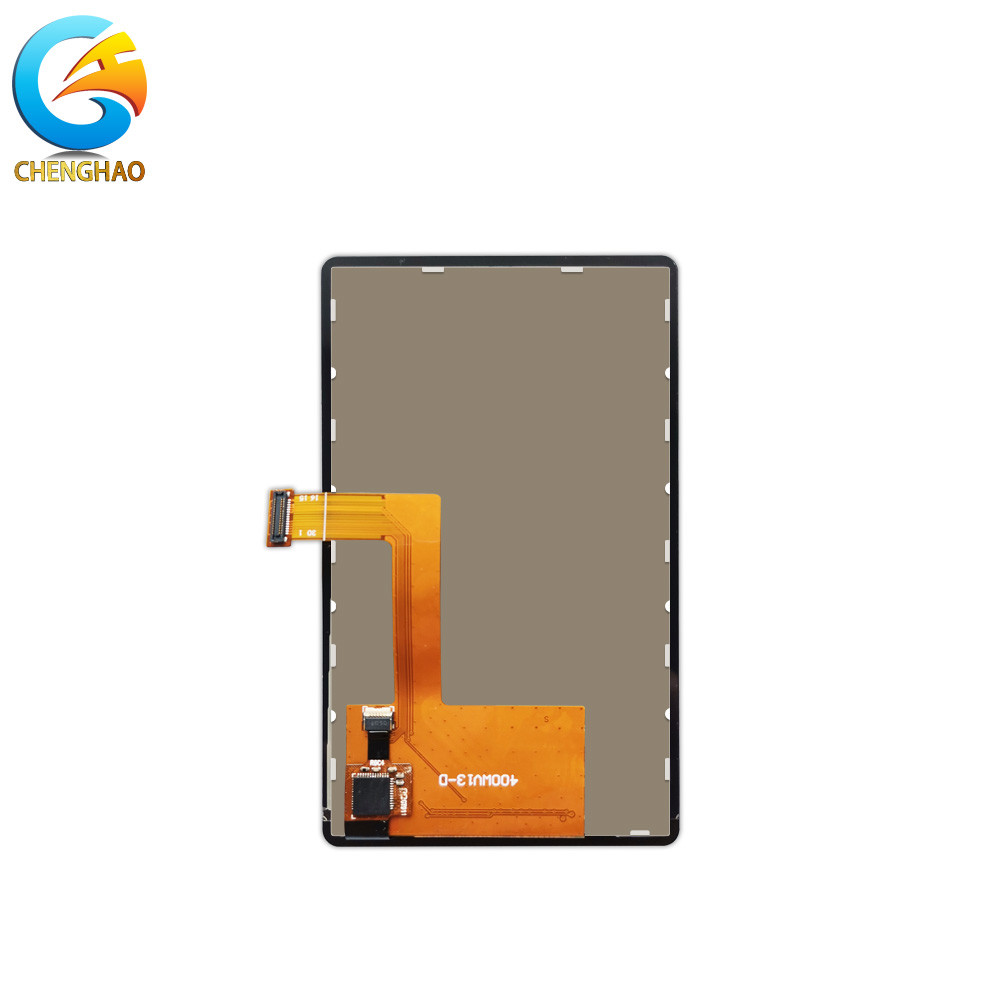

চেংহাও ডিসপ্লে মডেল CH400WV13A-CT হল একটি রঙ সক্রিয় ম্যাট্রিক্স পাতলা ফিল্ম ট্রানজিস্টর (TFT) তরল স্ফটিক ডিসপ্লে (LCD) যা একটি সুইচিং ডিভাইস হিসাবে অদম্য সিলিকন TFT ব্যবহার করে।এই মডেল একটি TFT LCD প্যানেল গঠিত হয়, একটি ড্রাইভিং আইসি, একটি উচ্চ উজ্জ্বলতা ব্যাক-লাইট, একটি ক্যাপাসিটিভ টাচ প্যানেল এবং FPC।

এই টিএফটি এলসিডিতে ডাব্লুভিজিএ (৪৮০ অনুভূমিক এক্স ৮০০ উল্লম্ব পিক্সেল) রেজোলিউশনের সাথে ৩.৯৭ (16:৯) ইঞ্চি ব্যাসার্ধযুক্ত সক্রিয় প্রদর্শন অঞ্চল রয়েছে।

এই প্রকল্পের জন্য ব্যবহৃত ড্রাইভারটি হল ST7701S এবং এটি 24 বিট RGB সংকেত ইনপুট দ্বারা 16M রঙ প্রদর্শন করতে পারে।ড্রাইভারটি গ্লাসের উপর মাউন্ট করা হয় এবং ডিসপ্লে মডিউল চালানোর জন্য উপাদানগুলি সহ FPC এর মাধ্যমে আন্তঃসংযোগ. আরজিবি ইন্টারফেস সমর্থন.

উপরন্তু, FPC গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে, যেমন ব্যাক-লাইট এবং সিটিপি কাঠামো, ইন্টারফেস সংজ্ঞা ইত্যাদি পরিবর্তন করা।

RoHS সম্মতি এবং হ্যালোজেন মুক্ত।

4. লেন্স ক্ষুদ্র এলসিডি টাচ স্ক্রিনের বৈশিষ্ট্য

• আকৃতিঃ অনিয়মিত এবং গর্ত
• রঙঃ সিল্ক প্রিন্টিং, লোগো
• গ্লাস উপাদানঃ গ্লাস, পিএমএমএ
• চিকিত্সাঃ এজি, এআর, এএফ, অ্যান্টি-বিস্ফোরণ
• বেধঃ ০.৫৫ মিমি।0.7 মিমি1.0 মিমি, 1.1 মিমি, 1.8 মিমি, 2.omm,3.0 মিমি, 4.0 মিমি, 5.0 মিমি, 6.0 মিমি

5. ছোট এলসিডি টাচ স্ক্রিন কাস্টমাইজেশন

চেংহাও অপটোইলেকট্রনিক গ্রাহকদের বিভিন্ন ধরণের কাস্টমাইজেশন পরিষেবা সরবরাহ করে, যার মধ্যে মডিউল কাস্টমাইজেশন পরিষেবা, প্যাকেজিং কাস্টমাইজেশন পরিষেবা,এবং পরিবহন কাস্টমাইজেশন সেবা.

1- মডিউল কাস্টমাইজেশন.

আমাদের ডিসপ্লে মডিউল কাস্টমাইজেশন পরিষেবাগুলির মধ্যে নিম্নলিখিতগুলি অন্তর্ভুক্ত রয়েছে তবে সীমাবদ্ধ নয়ঃ

(1) FPC: আমরা গ্রাহকের প্রকল্পের প্রয়োজন অনুযায়ী FPC এর আকৃতি এবং কাঠামো পুনরায় ডিজাইন করতে পারি যাতে এটি ইনস্টল করা সরঞ্জামগুলির সাথে পুরোপুরি ফিট করতে পারে।

(২) ব্যাকলাইট ডিজাইনঃ আমরা গ্রাহকদের সর্বোচ্চ উজ্জ্বলতা ২৮০০ সিডি/এম২ লুমিন্যান্স সহ ব্যাকলাইট উপাদান সরবরাহ করতে পারি।গ্রাহকরা তাদের প্রকৃত চাহিদা অনুযায়ী উপযুক্ত উজ্জ্বলতা চয়ন করতে পারেন;

(3) মডিউল ইন্টারফেস কাস্টমাইজেশনঃ আমাদের প্রদর্শন মডিউল গ্রাহকের প্রয়োজনীয়তা অনুযায়ী ইন্টারফেস টাইপ নির্ধারণ করতে পারেন। সমর্থিত ইন্টারফেস ধরনের SPI, MCU, RGB, MIPI, LVDS, HDMI, ইত্যাদি অন্তর্ভুক্ত;

(৪) স্পর্শ ইন্টারঅ্যাকশনের চাহিদার গ্রাহকদের জন্য, আমরা দুটি স্পর্শ সমাধান সরবরাহ করি, যথা ক্যাপাসিটিভ স্পর্শ সমাধান এবং প্রতিরোধমূলক স্পর্শ সমাধান।ক্যাপাসিটিভ টাচ সলিউশনের মূল উদ্দেশ্য হল এমন একটি টাচ গ্লাস কভার ডিজাইন করা যা অ্যাপ্লিকেশন সরঞ্জামগুলির সাথে কাচের বেধের দিক থেকে মিলিত হয়, কঠোরতা, আকৃতি ইত্যাদি গ্রাহকের প্রয়োজনীয়তা অনুযায়ী।

(5) ফাংশন কাস্টমাইজেশনঃ আমরা গ্রাহকের প্রকৃত অ্যাপ্লিকেশন দৃশ্যকল্প অনুযায়ী প্রয়োজনীয়তা পূরণ করে এমন একটি প্রদর্শন মডিউল ডিজাইন করতে পারি। এই মডিউলগুলির সাধারণত এক বা একাধিক হাইলাইট থাকে,যেমন সানলাইট রিডেবল, স্ক্রিন অ্যান্টি-গ্লেয়ার, মুক্ত দেখার কোণ, বিস্তৃত তাপমাত্রা, উচ্চ রেজোলিউশন, মানব-কম্পিউটার মিথস্ক্রিয়া ইত্যাদি।

2. প্যাকেজিং কাস্টমাইজেশনঃ যদি গ্রাহক এটি প্রয়োজন, আমরা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী প্যাকেজিং ডিজাইন করতে পারেন, প্যাকেজিং পদ্ধতি পরিবর্তন,এবং গ্রাহক দ্বারা নির্দিষ্ট পরিবহন পদ্ধতি ব্যবহার করুন.

3. প্যাকেজিং কাস্টমাইজেশনঃ যদি গ্রাহক এটি প্রয়োজন, আমরা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী প্যাকেজিং ডিজাইন করতে পারেন, প্যাকেজিং পদ্ধতি পরিবর্তন,এবং গ্রাহক দ্বারা নির্দিষ্ট পরিবহন পদ্ধতি ব্যবহার করুন.

6.সুবিধা ছোট এলসিডি টাচ স্ক্রিন

(১)কেন চেংহাওকে বেছে নিলে?

• আইএস৯০০১ সার্টিফাইড, কারখানার দিকনির্দেশনা সরবরাহ
• RoHs সম্মত, সীসা মুক্ত, পৌঁছানোর সম্মত
• প্রতিযোগিতামূলক মূল্য এবং সংক্ষিপ্ত লিড-টাইম
• ডিজাইন / এমএফজি / কোয়ালিটি কন্ট্রোলের ক্ষেত্রে সমৃদ্ধ অভিজ্ঞতার সাথে পেশাদার দল
• ছোট MOQ সমর্থন এবং গ্রাহকদের দ্রুত প্রতিক্রিয়া
• দীর্ঘমেয়াদী সরবরাহ

(২)সেবা

• ওয়ারেন্টিঃ এক বছর ।
• বিক্রয়োত্তর পরিষেবা দলঃ বিক্রয়োত্তর পরিষেবা কেন্দ্রটি পেশাদার প্রযুক্তিগত পরিষেবা দলের সাথে সজ্জিত

৩. লিড টাইম

• 001 ~ 20 পিসি (নমুনা) অবিলম্বে
• 021~100 পিসি 1 সপ্তাহ
• ১০১-৫০০ পিসি ১-২ সপ্তাহ
• >১০০০ পিসিআলোচনা করো

7আবেদনছোট এলসিডি টাচ স্ক্রিন

8. ছোট এলসিডি টাচ স্ক্রিনের FAQ

Q: আপনি কিOEMপ্রক্রিয়াকরণ?
এহ্যাঁ!
