পণ্যের বর্ণনা
1. স্পেসিফিকেশন
| বৈশিষ্ট্য |
স্পেসিফিকেশন |
ইউনিট |
| প্রদর্শন স্পেসিফিকেশন |
ব্র্যান্ড |
চেংহাও |
- |
| আকার |
5.0 |
ইঞ্চি |
| রেজোলিউশন |
৪৮০*৮৫৪ |
বিন্দু |
| পিক্সেল পিচ |
0.12825 ((W) * 0.12825 ((H) |
মিমি |
| প্রদর্শন মোড |
আইপিএস/ট্রান্সমিসিভ/সাধারণত কালো |
- |
| দিকনির্দেশনা |
80/80/80/80 |
-- |
| গ্রে স্কেল ইনভার্সন দিক |
-- |
-- |
| উজ্জ্বলতা |
800 |
cd/m2 |
| যান্ত্রিক বৈশিষ্ট্য |
এলসিএম (ডাব্লু * এইচ * ডি) |
66.1 ((W) *120.4 ((H) *2.9 ((T) |
মিমি |
| সক্রিয় এলাকা (W * H) |
61.56 ((W) *109.5255 ((H) |
মিমি |
| টিপি ছাড়া |
সঙ্গে |
- |
| এলইডি নম্বর |
১২-এলইডি |
পিসি |
| অপারেশন তাপমাত্রা |
-২০ ~ +৭০ |
°C |
| সংরক্ষণের তাপমাত্রা |
-৩০ ~ +৮০ |
°C |
| বৈদ্যুতিক |
ইন্টারফেস |
3 লাইন SPI + 24 বিট RGB / 45PIN |
- |
| |
এলসিএম পাওয়ার সাপ্লাই |
যদি = 20 mA,Vf=18~21V |
v |
| বৈশিষ্ট্য |
এলইডি পাওয়ার সাপ্লাই |
9 |
v |
| |
রঙের গভীরতা |
16.7M |
- |
| |
LCM ড্রাইভার IC |
JD9161 অথবা COMPATIBLE |
- |
| |
CTP ড্রাইভার IC |
- |
- |
2বর্ণনা

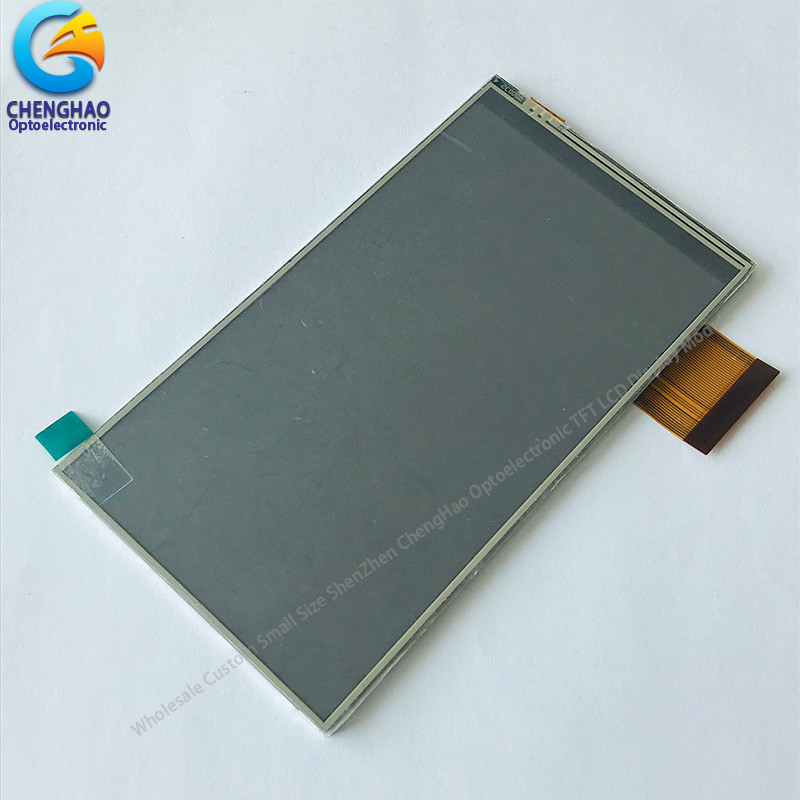

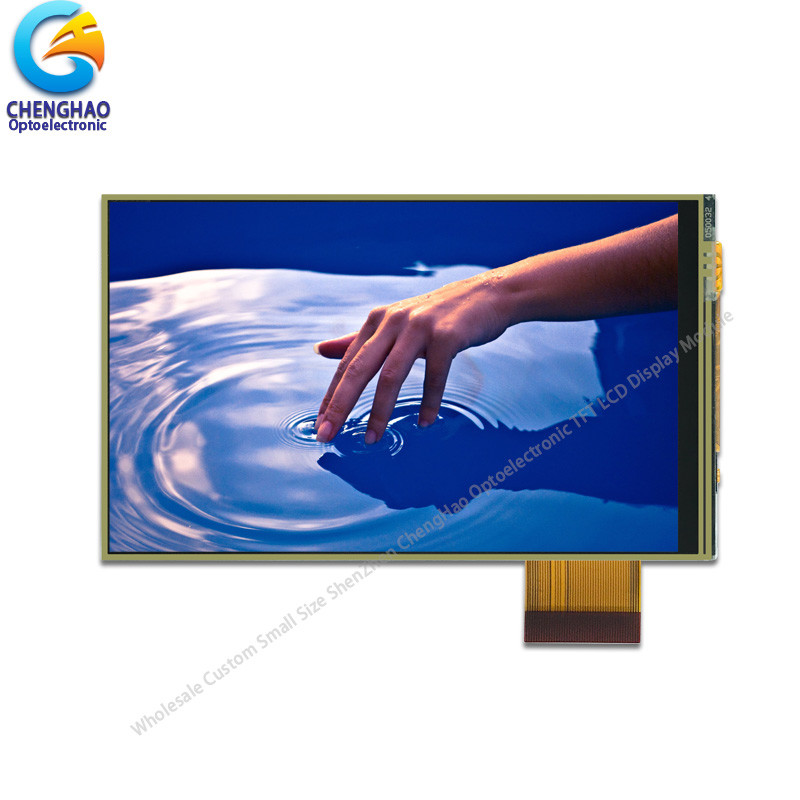

চেংহাও ডিসপ্লে মডেল CH500FW08A হল একটি রঙিন সক্রিয় ম্যাট্রিক্স পাতলা ফিল্ম ট্রানজিস্টর (টিএফটি) তরল স্ফটিক ডিসপ্লে (এলসিডি) যা একটি সুইচিং ডিভাইস হিসাবে অদম্য সিলিকন টিএফটি ব্যবহার করে।এই মডেল একটি TFT LCD প্যানেল গঠিত হয়, একটি ড্রাইভিং আইসি, একটি উচ্চ উজ্জ্বলতা ব্যাক-লাইট, একটি প্রতিরোধী টাচ প্যানেল এবং FPC।
এই টিএফটি এলসিডিতে ৫ ইঞ্চি (পৃষ্ঠচিত্রের স্ক্রিন) ডায়াগনালভাবে পরিমাপ করা সক্রিয় ডিসপ্লে এলাকা রয়েছে যার রেজোলিউশন ৪৮০*৮৫৪ (৪৮০ অনুভূমিক এক্স ৮৫৪ উল্লম্ব পিক্সেল) ।

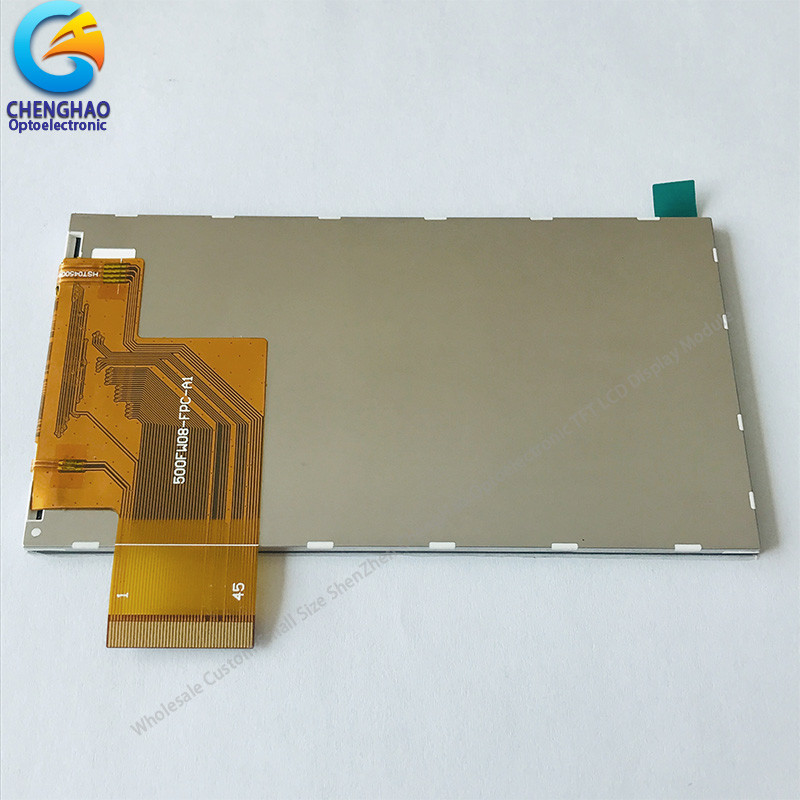

এই প্রকল্পের জন্য ব্যবহৃত ড্রাইভার হলJD9161এবং 3 লাইন এসপিআই বা 24 বিট আরজিবি সিগন্যাল ইনপুট দ্বারা 16 এম রঙ প্রদর্শন করতে পারে। ড্রাইভারটি কাচের উপর মাউন্ট করা হয় এবং ডিসপ্লে মডিউল চালানোর জন্য উপাদানগুলি সহ এফপিসির মাধ্যমে আন্তঃসংযোগ।RGB ইন্টারফেস সমর্থন.
উপরন্তু, FPC গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে, যেমন ব্যাক-লাইট এবং সিটিপি কাঠামো, ইন্টারফেস সংজ্ঞা ইত্যাদি পরিবর্তন করা।
RoHS সম্মতি এবং হ্যালোজেন মুক্ত।
3. অঙ্কন
নোটঃ
(১) ডিসপ্লে টাইপঃ ৫" টিএফটি
(2) দেখার দিকঃ মুক্ত দেখার কোণ
(3) এলসিডি ড্রাইভ আইসিঃJD9161 অথবা COMPATIBLE
(4) পোলারাইজার মোডঃ ট্রান্সমিসিভ/নেগেটিভ
(5) অপারেটিং তাপমাত্রাঃ -20 ~ 70 °C
(6) সঞ্চয়স্থান তাপমাত্রাঃ -30 ~ 80 °C
(৭) ডি-মার্কারের সহনশীলতাঃ ±০।20
(8) সুরক্ষাঃ ROHS
4আবেদন
5আমাদের পণ্য
(1) মডিউল
* আকারঃ 1.14 "/"1.44 "/1.47 "/1.50"/1.54"/1.77"/1.80"/2.0"/2.1"/2.31"/2.40"/2.80"/3.50"/3.90"/3.95"/3.97"/3.98"/4.0"/4.3"/5.0"/5.5"/6.0"/7.0"/8.0"/9.0"/10.1"
* আকৃতিঃ গোলাকার/চতুর্ভুজ ((অনুভূমিক/অনুভূমিক)
* ইন্টারফেসঃ এমআইপিআই / আরজিবি / এসপিআই / এমসিইউ
* বিন্দু সংখ্যাঃ ঐচ্ছিক
* উজ্জ্বলতা
নিয়মিতঃ ১০০-৫০০ নিট
সূর্যের আলোতে পড়া যায়: ৫০০-১০০০ নিট
টাচ প্যানেল (2)
* স্পর্শের ধরনঃ স্পর্শহীন / প্রতিরোধমূলক স্পর্শ / ক্যাপাসিটিভ স্পর্শ
* ইন্টারফেস টাইপঃ আই২সি / ইউএসবি
৩. লোগোঃ সিল্ক-সিল্ক-সিল্ক-সিল্ক-সিল্ক-সিল্ক
(4) গ্লাসঃ অ্যান্টি-রিফ্লেক্টিভ/অ্যান্টি-গ্লেয়ার/ভ্যান্ডাল-প্রতিরোধী
ইন্টারফেসঃ HDMI/VGA/DVIUSB/BNC
6. পণ্যের গুণমান নিশ্চিতকরণ
(1)উচ্চ মানের কাঁচামাল সরবরাহকারীঃ
বিক্রয়োত্তর গ্যারান্টি এবং দীর্ঘমেয়াদী স্থিতিশীল সরবরাহকারী, এলসিডি প্যানেল এবং ড্রাইভার আইসি এ-নিয়ন্ত্রিত কাঁচামাল তৈরি।
(২) অন্যান্য উপকরণ:
যেমন পোলারাইজার, ব্যাকলাইট ফিল্ম উপকরণ ইত্যাদি। আমরা ব্র্যান্ড নতুন A- নিয়ন্ত্রিত কাঁচামাল ব্যবহার
(৩) কঠোর মান নিয়ন্ত্রণঃ
৯৮.৫% পর্যন্ত হারের মাধ্যমে, গ্রাহক অনলাইনে ত্রুটির হার ০.৩% পর্যন্ত কম।
পরিদর্শন FOG==>LCM==>LCM+RTP/CTP==> উত্পাদন অনলাইন পরিদর্শন ==>Q.C পরিদর্শন==>60 °C বিশেষ রুমে লোড সহ 4 ঘন্টা বয়স পরীক্ষা (বিকল্প হিসাবে) ==>OQC।
একটি পণ্য চালানের আগে পাঁচটি পরীক্ষায় উত্তীর্ণ হতে হবেঃ ইনকামিং পরিদর্শন, 100% অনলাইন পরিদর্শন, QC অন সাইট পরিদর্শন, বয়স পরীক্ষা এবং OQC পরিদর্শন ইত্যাদি।
7প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: আপনি কি কাস্টমাইজড ডিসপ্লে এবং টাচ স্ক্রিন গ্রহণ করেন?
উঃ অবশ্যই, আপনি FPC, ব্যাকলাইট এবং টাচ স্ক্রিন কাস্টমাইজ করতে পারেন।
প্রশ্ন ২ঃ আপনার ডিসপ্লে স্ক্রিন কোন ধরনের ইন্টারফেস?
উত্তরঃ ছোট আকারের ডিসপ্লে সাধারণত এসপিআই,এমসিইউ,আরজিবি,এমআইপিআই সমর্থন করে। মাঝারি আকারের ডিসপ্লে সাধারণত এলভিডিএস,এমআইপিআই,ইডিপি সমর্থন করে। বিভিন্ন স্পেসিফিকেশন বিভিন্ন ইন্টারফেস ব্যবহার করে।
প্রশ্ন 3: আপনি কি ক্যাপাসিটিভ টাচ স্ক্রিন বা রেসিসিভ টাচ স্ক্রিন ব্যবহার করেছেন?
উত্তরঃ আমাদের ক্যাপাসিটিভ টাচ স্ক্রিন এবং রেসিসিভ টাচ স্ক্রিন আছে ।
প্রশ্ন 4: আপনার নমুনা নীতি কি?
উত্তরঃ স্টক থাকলে, আপনি যে কোন সময় নমুনা নিতে পারেন, যদি স্টক না থাকে, এটি কিছু সময় লাগবে, এবং তারপর নমুনা ফিরে আসার জন্য অপেক্ষা করুন।কিন্তু গ্রাহক নমুনা ফি এবং এক্সপ্রেস ফি দিতে হবে.
প্রশ্ন 5: ভর উত্পাদনের জন্য আপনার নেতৃত্বের সময় কতক্ষণ?
উত্তরঃ মডেল এবং অর্ডার পরিমাণের উপর নির্ভর করে ভর উত্পাদনের জন্য প্রায় 20-45 কার্যদিবস সময় লাগে।
প্রশ্ন ৬ঃ দীর্ঘমেয়াদী স্থিতিশীল ডেলিভারি কিভাবে নিশ্চিত করা যায়?
উঃ প্রথমত, আমরা এমন পণ্যের প্রস্তাব দেব যা গ্রাহকদের দীর্ঘ সময়ের জন্য সরবরাহ করা যেতে পারে, এবং দ্বিতীয়ত, আমাদের দীর্ঘ সময়ের জন্য প্রচুর পরিমাণে স্টক থাকবে।
Q7: ভর উৎপাদন জন্য আপনার পেমেন্ট মোড কি?
উত্তরঃ সাধারণত গ্রাহকদের কাছ থেকে 50%-100% আমানত পাওয়ার পরে,তারা উপকরণ প্রস্তুত করতে শুরু করে। চূড়ান্ত অর্থ প্রদানের পরে ডেলিভারি প্রায় 5 কার্যদিবস হয়।
প্রশ্ন 8: আপনি ডেলিভারির আগে পণ্য পরিদর্শন করবেন?
উত্তরঃ হ্যাঁ, আমরা ১০০% পরিদর্শন করার পর পণ্য পাঠাবো।
প্রশ্ন 9: আপনার গ্যারান্টি সময়কাল কত?
উত্তরঃ আমরা এক বছরের জন্য মানের গ্যারান্টি দিই।
