পণ্যের বর্ণনা

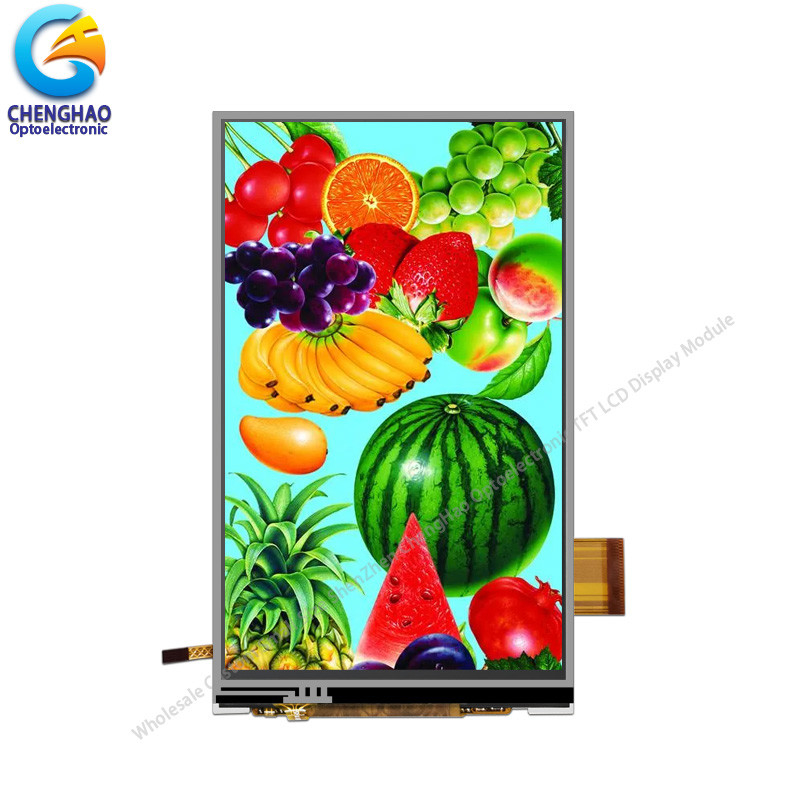

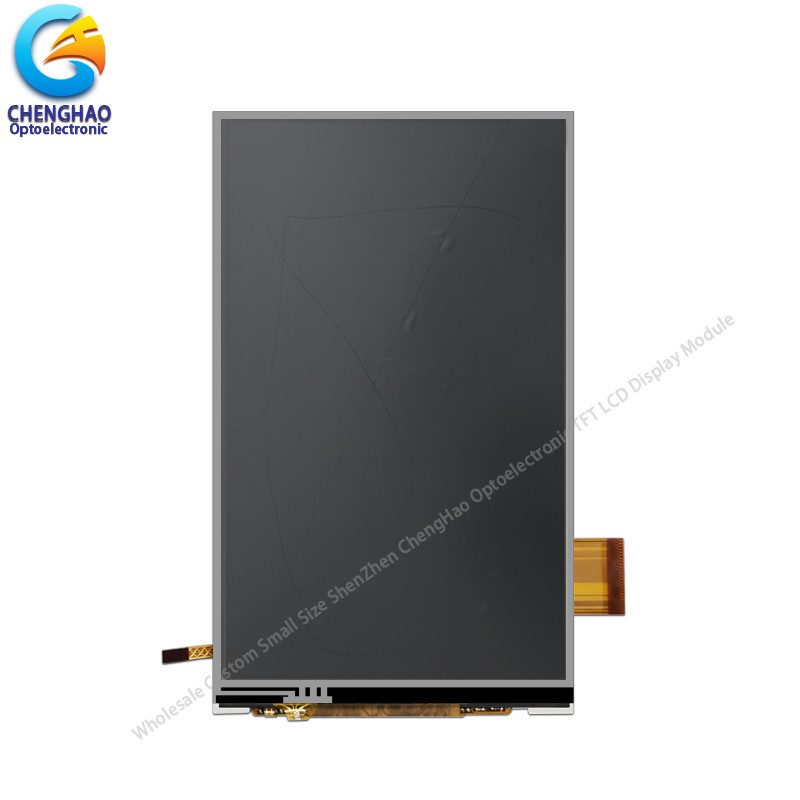

8 / 16 বিট 8080 সিস্টেম ইন্টারফেসের সাথে 5 ইঞ্চি প্রতিরোধী টাচ স্ক্রিন ডিসপ্লে মডিউল
1৫ ইঞ্চি এলসিডি স্ক্রিনের স্পেসিফিকেশন
| বিষয় |
মূল্য |
| প্রদর্শনের আকার |
5.0 ইঞ্চি |
| উৎপত্তিস্থল |
চীন |
| মডেল নম্বর |
CH500FW11-T |
| ব্র্যান্ড নাম |
চেংহাও |
| রূপরেখা মাত্রা |
66.76*120.05*3.2 মিমি |
| প্রদর্শন অঞ্চল |
61.631*109.653 মিমি |
| পিক্সেলের সংখ্যা |
480 ((H) x 854 ((V) |
| পিক্সেল বিন্যাস |
আরজিবি উল্লম্ব স্ট্রিপ |
| অপারেটিং তাপমাত্রা |
-20~70°C |
| সংরক্ষণ তাপমাত্রা |
-30~80°C |
| রঙ |
16.7M |
2. আইপিএস ক্যাপাসিটিভ টাচস্ক্রিনের বর্ণনা
চেংহাও ডিসপ্লে মডেল CH500FW11 -T একটি রঙিন সক্রিয় ম্যাট্রিক্স পাতলা ফিল্ম ট্রানজিস্টর (টিএফটি) তরল স্ফটিক ডিসপ্লে (এলসিডি) যা একটি সুইচিং ডিভাইস হিসাবে অদম্য সিলিকন টিএফটি ব্যবহার করে।এই মডেল একটি TFT LCD প্যানেল গঠিত হয়, একটি ড্রাইভিং আইসি, একটি ব্যাক-লাইট, একটি প্রতিরোধী টাচ প্যানেল এবং FPC।
এই টিএফটি এলসিডিতে ৫ ইঞ্চি (উল্লম্ব স্ক্রিন) ডায়াগনালভাবে পরিমাপ করা সক্রিয় ডিসপ্লে এলাকা রয়েছে যার রেজোলিউশন ৪৮০*৩ ((আরজিবি) *৮৫৪ ডট।
এই প্রকল্পের জন্য ব্যবহৃত ড্রাইভারটি NT35510 এবং এটি 24 বিট RGB সংকেত ইনপুট দ্বারা 16M রঙ প্রদর্শন করতে পারে।ড্রাইভারটি গ্লাসের উপর মাউন্ট করা হয় এবং ডিসপ্লে মডিউল চালানোর জন্য উপাদানগুলি সহ FPC এর মাধ্যমে আন্তঃসংযোগ. ব্যাকলাইট সমাবেশে 12 পিসি সাদা এলইডি লাইট রয়েছে, যা আলোর উত্স যা স্ক্রিনের উজ্জ্বলতা 400 সিডি / মি 2 এ পৌঁছে দেয়।মডিউলটি একটি প্রতিরোধী টাচ প্যানেলের সাথে ইনস্টল করা হয়েছে যা মাল্টি-টাচ সমর্থন করে এবং 8/16-বিট 8080 সিস্টেম ইন্টারফেস সমর্থন করে:
উপরন্তু, FPC গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে, যেমন ব্যাক-লাইট এবং RTP কাঠামো, ইন্টারফেস সংজ্ঞা ইত্যাদি পরিবর্তন করা।
RoHS সম্মতি এবং হ্যালোজেন মুক্ত।
3. আইপিএস টাচস্ক্রিন ডিসপ্লে এর অঙ্কন
নোটঃ
(১) ডিসপ্লে টাইপঃ ৫"TFT+RTP
(২) দেখার দিকঃ সমস্ত দেখার কোণ
(3) এলসিডি ড্রাইভ আইসিঃ NT35510
(4) পোলারাইজার মোডঃ আইপিএস / ট্রান্সমিশন / সাধারণত ব্ল্যাক
(5) অপারেটিং তাপমাত্রাঃ -20 ~ 70 °C
(6) সঞ্চয়স্থান তাপমাত্রাঃ -30 ~ 80 °C
(৭) ডি-মার্কারের সহনশীলতাঃ ±০।20
(8) সুরক্ষাঃ ROHS
4. আইপিএস এলসিডি প্যানেলের দ্রুত বিবরণ
* এলসিডি নামঃ 8 / 16 বিট 8080 সিস্টেম ইন্টারফেসের সাথে 5 ইঞ্চি প্রতিরোধী টাচ স্ক্রিন ডিসপ্লে মডিউল
* পার্ট নংঃ CH500FW11-T
* আকারঃ ৫.০ ইঞ্চি
* টাচ প্যানেল সহ বা ছাড়াইঃ হ্যাঁ
* টাচ প্যানেলের ধরনঃ প্রতিরোধী টাচ প্যানেল
* ডিসপ্লে টাইপঃ 5" Tft
*রঙ ফিল্টার অ্যারেঃ আরজিবি উল্লম্ব স্ট্রিপ
* ডিসপ্লে রংঃ 16.7 এম
* রেজোলিউশন (পিক্সেল): ৪৮০*৮৫৪ পয়েন্ট
* দেখার দিকঃ সমস্ত দেখার দিক
* কন্ট্রোলার আইসিঃ NT35510
* প্রদর্শন মোডঃআইপিএস / ট্রান্সমিশন / সাধারণত কালো
* সামগ্রিক আকারঃ 66.76 ((W) * 120.05 ((H) * 3.2 ((T) মিমি
* সক্রিয় এলাকাঃ 61.631 ((W) * 109.653 ((H) মিমি
* উজ্জ্বলতাঃ ৪০০ এনআইটি
* কন্ট্রাস্টঃ ৮০০:1
* ইন্টারফেস প্রকারঃ সিস্টেম ইন্টারফেস
* পিন নংঃ ৫১
* ব্যাকলাইটের ধরনঃ ১২সাদা এলইডি
*ওজনঃ TBD g
* অপারেটিং তাপমাত্রাঃ -20 ~ +70 °C
* স্টোরেজ তাপমাত্রাঃ -30 ~ + 80 °C
5. আইপিএস টিফট ডিসপ্লে প্রয়োগ
6প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: আপনি কি কাস্টমাইজড ডিসপ্লে এবং টাচ স্ক্রিন গ্রহণ করেন?
উঃ অবশ্যই, আপনি FPC, ব্যাকলাইট এবং টাচ স্ক্রিন কাস্টমাইজ করতে পারেন।
প্রশ্ন ২ঃ আপনার ডিসপ্লে স্ক্রিন কোন ধরনের ইন্টারফেস?
উত্তরঃ ছোট আকারের ডিসপ্লে সাধারণত এসপিআই,এমসিইউ,আরজিবি,এমআইপিআই সমর্থন করে। মাঝারি আকারের ডিসপ্লে সাধারণত এলভিডিএস,এমআইপিআই,ইডিপি সমর্থন করে। বিভিন্ন স্পেসিফিকেশন বিভিন্ন ইন্টারফেস ব্যবহার করে।
প্রশ্ন 3: আপনি কি ক্যাপাসিটিভ টাচ স্ক্রিন বা রেসিসিভ টাচ স্ক্রিন ব্যবহার করেছেন?
উত্তরঃ আমাদের ক্যাপাসিটিভ টাচ স্ক্রিন এবং রেসিসিভ টাচ স্ক্রিন আছে ।
প্রশ্ন 4: আপনার নমুনা নীতি কি?
উত্তরঃ স্টক থাকলে, আপনি যে কোন সময় নমুনা নিতে পারেন, যদি স্টক না থাকে, এটি কিছু সময় লাগবে, এবং তারপর নমুনা ফিরে আসার জন্য অপেক্ষা করুন।কিন্তু গ্রাহক নমুনা ফি এবং এক্সপ্রেস ফি দিতে হবে.
প্রশ্ন 5: ভর উত্পাদনের জন্য আপনার নেতৃত্বের সময় কতক্ষণ?
উত্তরঃ মডেল এবং অর্ডার পরিমাণের উপর নির্ভর করে ভর উত্পাদনের জন্য প্রায় 20-45 কার্যদিবস সময় লাগে।
