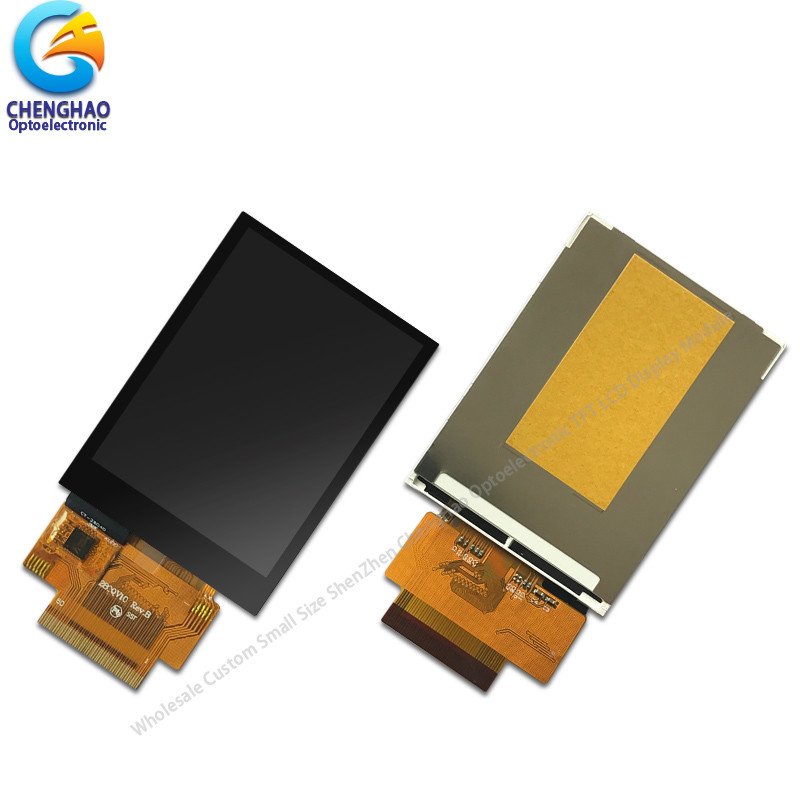

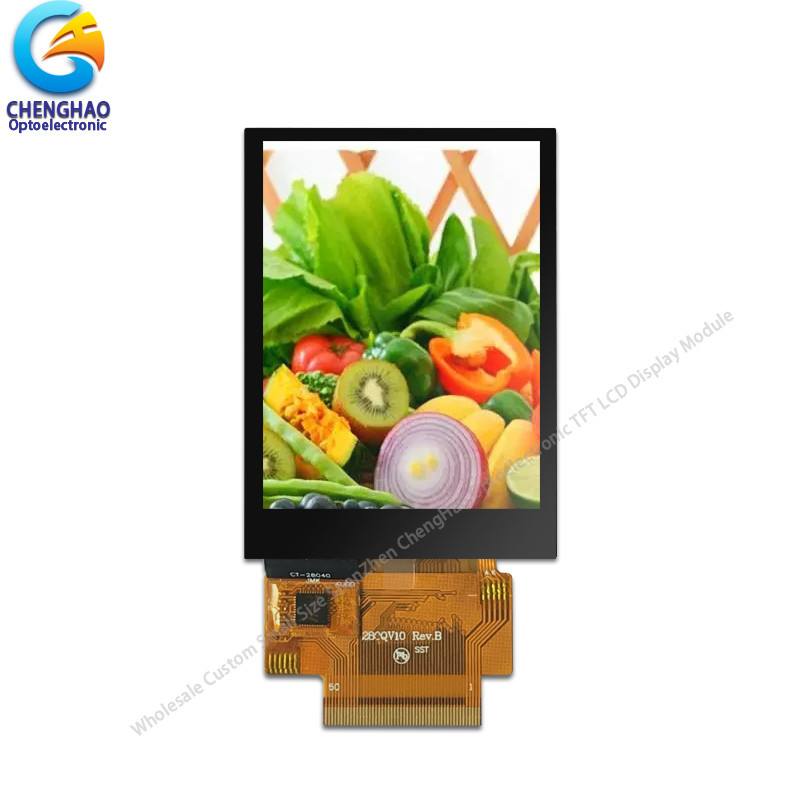

2.8 ইঞ্চি ইন্ডাস্ট্রিয়াল টাচ স্ক্রিন ডিসপ্লে মডিউল 240x320 ডট এসপিআই টিএফটি এলসিডি প্যানেল

পণ্যের বর্ণনা

2.8 ইঞ্চি ইন্ডাস্ট্রিয়াল টাচ স্ক্রিন ডিসপ্লে মডিউল 240x320 SPI Tft এলসিডি প্যানেল

1. ছোট এলসিডি মডিউলের স্পেসিফিকেশন

2. টিএফটি এলসিডি টাচস্ক্রিন ডিসপ্লের বর্ণনা

চেংহাও ডিসপ্লে মডেল CH280QV10-CT একটি রঙিন সক্রিয় ম্যাট্রিক্স পাতলা ফিল্ম ট্রানজিস্টর (টিএফটি) তরল স্ফটিক ডিসপ্লে (এলসিডি) যা একটি সুইচিং ডিভাইস হিসাবে অদম্য সিলিকন টিএফটি ব্যবহার করে।এই মডেল একটি TFT LCD প্যানেল গঠিত হয়, ড্রাইভিং আইসি, ক্যাপাসিটি টাচ প্যানেল, ব্যাকলাইট এবং এফপিসি।

এই টিএফটি এলসিডিতে ২.৮ ইঞ্চি (উল্লম্ব স্ক্রিন) ডায়াগনালভাবে পরিমাপ করা সক্রিয় ডিসপ্লে এলাকা রয়েছে 240 * 320 ডট রেজোলিউশন সহ।

এই প্রকল্পের জন্য ব্যবহৃত ড্রাইভারটি ILI9341 বা সামঞ্জস্যপূর্ণ এবং RGB সংকেত ইনপুট দ্বারা 262K / 65K রঙ প্রদর্শন করতে পারে।ড্রাইভারটি গ্লাসের উপর মাউন্ট করা হয় এবং ডিসপ্লে মডিউল চালানোর জন্য উপাদানগুলি সহ FPC এর মাধ্যমে আন্তঃসংযোগ.

এছাড়াও, FPC গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে, যেমন ব্যাক-লাইট এবং FPC কাঠামো, ইন্টারফেস সংজ্ঞা ইত্যাদি পরিবর্তন করা।

RoHS সম্মতি এবং হ্যালোজেন মুক্ত।

3. ছোট এলসিডি স্ক্রিনের অঙ্কন

নোটঃ
(1) ডিসপ্লে টাইপঃ ২.৮ ইঞ্চি টিএফটি+সিটিপি
(২) দেখার দিকঃ ৬টা
(3) কন্ট্রোল আইসিঃ আইএলআই 9341
(4) অপারেটিং তাপমাত্রাঃ -20 ~ 70 °C
(5) সংরক্ষণের তাপমাত্রাঃ -30 ~ 80 °C
(৬) ডি-মার্কারের সহনশীলতাঃ ±০।20
(7) সুরক্ষাঃ ROHS

4. টিএফটি রঙিন স্ক্রিনের দ্রুত বিবরণ

* এলসিডি নামঃ ২.৮ ইঞ্চি ইন্ডাস্ট্রিয়াল টাচ স্ক্রিন ডিসপ্লে মডিউল 240x320 এসপিআই টিএফটি এলসিডি প্যানেল
* অংশ নংঃ CH280QV10-CT
* আকারঃ ৩.৮ ইঞ্চি
* টাচ প্যানেলের সাথে অথবা নাঃ হ্যাঁ
* স্পর্শ টাইপঃ ক্যাপাসিটিভ
* ডিসপ্লে টাইপঃ টিএফটি
* প্রদর্শন রংঃ 262K / 65K
* রেজোলিউশন (পিক্সেল): 240*3 ((RGB) *320
* দেখার দিকঃ ৬ঃ00
* কন্ট্রোলার আইসিঃ আইএলআই 9341
* ডিসপ্লে মোডঃ টিএন / ট্রান্সমিসিভ / সাধারণত সাদা
* সামগ্রিক আকারঃ 50.0 ((W) * 69.2 ((H) * 4.0 ((T) মিমি
* সক্রিয় এলাকাঃ 43.2 ((W) * 57.6 ((H) মিমি
* উজ্জ্বলতাঃ ২৮০ সিডি/মি২
* কন্ট্রাস্টঃ ৫০০:1
* ইন্টারফেস টাইপঃ

টিএফটি ইন্টারফেসঃ এসপিআই, এমসিইউ,এসপিআই + আরজিবি

সিটিপি ইন্টারফেসঃ আই২সি
* পিন নংঃ 50 পিন
* পিন পিচঃ 0.35 মিমি
* সিটিপি ইনপুট ভোল্টেজঃ ২.৮-৩.৩ ভোল্ট
* ব্যাকলাইটের ধরন এবং রঙঃ LED ব্যাকলাইট/সাদা
ব্যাকলাইটঃ 4 LED সমান্তরাল

5. টিএফটি রঙ প্রদর্শনের প্রয়োগ

6আমাদের সেবা

(১) এবং যদি আপনার বিকাশ প্রক্রিয়ার জন্য প্রযুক্তিগত সহায়তা প্রয়োজন হয়, আমরা যে কোন সময় আপনার জন্য এটি সরবরাহ করতে পারি।
(2) ভাল মানের এবং ক্রেডিট আমাদের কোম্পানির আত্মা। চালানের আগে, আমরা গ্যারান্টি যে পণ্য বয়স পরীক্ষা এবং 100% চাক্ষুষ এবং বৈদ্যুতিক লগিং করা হবে।
(৩) যখন পণ্যটি আপগ্রেড করা হবে, তখন আমরা সংশ্লিষ্ট ক্লায়েন্টদের আগাম জানিয়ে দেব, এবং আপগ্রেড করা পণ্যটি পুরানোগুলির সাথে পুরোপুরি সামঞ্জস্যপূর্ণ হতে পারে।
(4) পণ্যের গ্যারান্টি সময়কাল 12 মাস।
