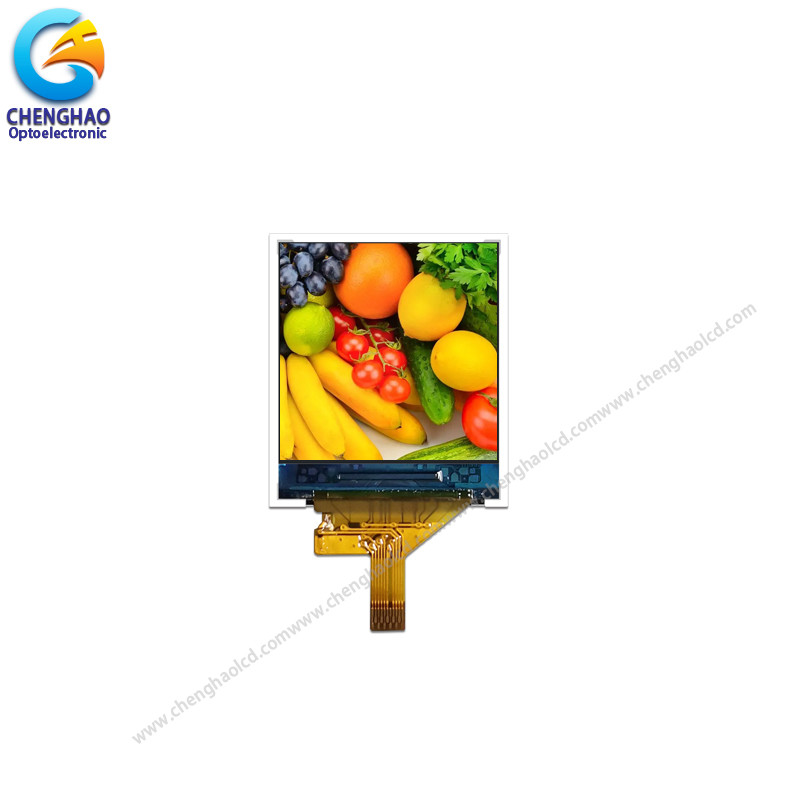

96X96 ডটস টিএফটি এলসিডি ডিসপ্লে 1.1 ইঞ্চি 4 লাইন এসপিআই টিএফটি এলসিডি প্যানেল ST7735S সহ

পণ্যের বর্ণনা

1.1 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে 96 * 96 ডট 4 লাইন এসপিআই টিএফটি এলসিডি প্যানেল

1. টিএফটি রঙের মনিটরের স্পেসিফিকেশন

2. টিএফটি রঙ প্রদর্শনের বর্ণনা

CH110T001A একটি ছোট TFT LCD মডিউল Chenghao কারখানা দ্বারা উত্পাদিত হয়,একটি রঙ সক্রিয় ম্যাট্রিক্স পাতলা ফিল্ম ট্রানজিস্টর (TFT) তরল স্ফটিক প্রদর্শন (LCD) যা একটি সুইচিং ডিভাইস হিসাবে amorphous সিলিকন TFT ব্যবহার করে.

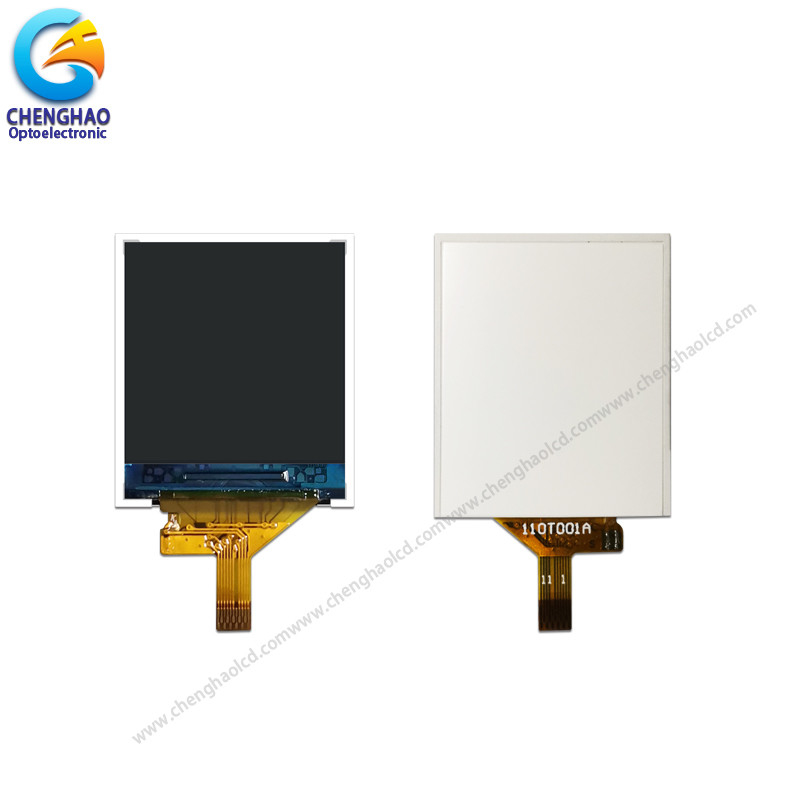

এই টিএফটি এলসিডি মডিউলটিতে একটি আইপিএস টিএফটি এলসিডি প্যানেল, একটি নিয়ন্ত্রণ আইসি, একটি ব্যাকলাইট এবং এফপিসি অন্তর্ভুক্ত রয়েছে। টিএফটি এলসিডি প্যানেলের একটি 1.1 ′′ (উল্লম্ব স্ক্রিন) 96 ((RGB) x 96 ডট রেজোলিউশনের সাথে তির্যকভাবে পরিমাপকৃত সক্রিয় প্রদর্শন অঞ্চল. এটি কাচের উপর মাউন্ট করা হয় উপরে ST7735s এই মডিউলের নিয়ন্ত্রণ আইসি, যা FPC এর মাধ্যমে অন্যান্য উপাদানগুলির সাথে আন্তঃসংযুক্ত। ব্যাক লাইট (বিএল) এর কেবল 1 টি সাদা এলইডি রয়েছে,এবং BL এর বৈদ্যুতিক পরামিতি VF=3.২ ভি / আইএফ=২০ এমএ।

এছাড়াও, FPC গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে, যেমন ব্যাক-লাইট এবং FPC কাঠামো, ইন্টারফেস সংজ্ঞা ইত্যাদি পরিবর্তন করা।

RoHS সম্মতি এবং হ্যালোজেন মুক্ত।

3. টিএফটি ডিসপ্লে স্ক্রিনের আঁকা

নোটঃ
(1) ডিসপ্লে টাইপঃ 1.1"TFT
(2) দেখার দিকঃ ৮০/৮০/৮০/৮০
(3) পোলারিজার মোডঃট্রান্সমিসিভ / নেগেটিভ
(4) অপারেটিং তাপমাত্রাঃ -20 ~ 70 °C
(5) সংরক্ষণের তাপমাত্রাঃ -30 ~ 80 °C
(৬) ডি-মার্কারের সহনশীলতাঃ ±০।20
(7) সুরক্ষাঃ ROHS

4. আরজিবি এলসিডি ডিসপ্লের দ্রুত বিবরণ

* এলসিডি নামঃ ১.১ ইঞ্চি টিএফটি এলসিডি ডিসপ্লে 96 * 96 ডট 4 লাইন এসপিআই টিএফটি এলসিডি প্যানেল
* পার্ট নংঃ CH110T001A
* আকারঃ ১.১ ইঞ্চি
* টাচ প্যানেলের সাথে অথবা নাঃ না
* সমর্থন স্পর্শ টাইপঃ CTP/RTP
* ডিসপ্লে টাইপঃ ১.১" টিএফটি
* ডিসপ্লে রংঃ 262K/65K
* রেজোলিউশন (পিক্সেল): ৯৬*৯৬ ডট
* দেখার দিকঃ ৮০/৮০/৮০/৮০
* প্রদর্শন মোডঃআইপিএস / ট্রান্সমিসিভ / সাধারণত কালো
* মডিউল আকারঃ25.৪৬ ((W)×29.54 ((H)×2.3 ((T) মিমি

* সক্রিয় এলাকাঃ19.87 ((W)×19.87 ((H) মিমি

* উজ্জ্বলতাঃ 250 সিডি/মি2
* কন্ট্রাস্টঃ ৮০০:1
* ইন্টারফেসের ধরনঃ SPI
* পিন নংঃ ১১ টি পিন
* ব্যাকলাইটের ধরন এবং রঙঃ সাদা LED
* এলইডি লাইফ স্প্যানঃ 20000h

5. আরজিবি এলসিডি মনিটরের প্রয়োগ

6আমাদের সেবা

1এবং যদি আপনার বিকাশ প্রক্রিয়ায় প্রযুক্তিগত সহায়তা প্রয়োজন হয়, আমরা যে কোনও সময় এটি আপনার জন্য সরবরাহ করতে পারি।
2. ভাল মানের এবং ক্রেডিট আমাদের কোম্পানির আত্মা. চালান আগে, আমরা পণ্য বয়স পরীক্ষা এবং 100% চাক্ষুষ এবং বৈদ্যুতিক লগিং করা হবে যে গ্যারান্টি হবে.
3. যখন পণ্য আপগ্রেড করা হবে, আমরা সংশ্লিষ্ট ক্লায়েন্টদের আগাম অবহিত করব, এবং আপগ্রেড করা পণ্য পুরানোগুলির সাথে পুরোপুরি সামঞ্জস্যপূর্ণ হতে পারে।
4পণ্যটির গ্যারান্টি সময়কাল ১২ মাস।
