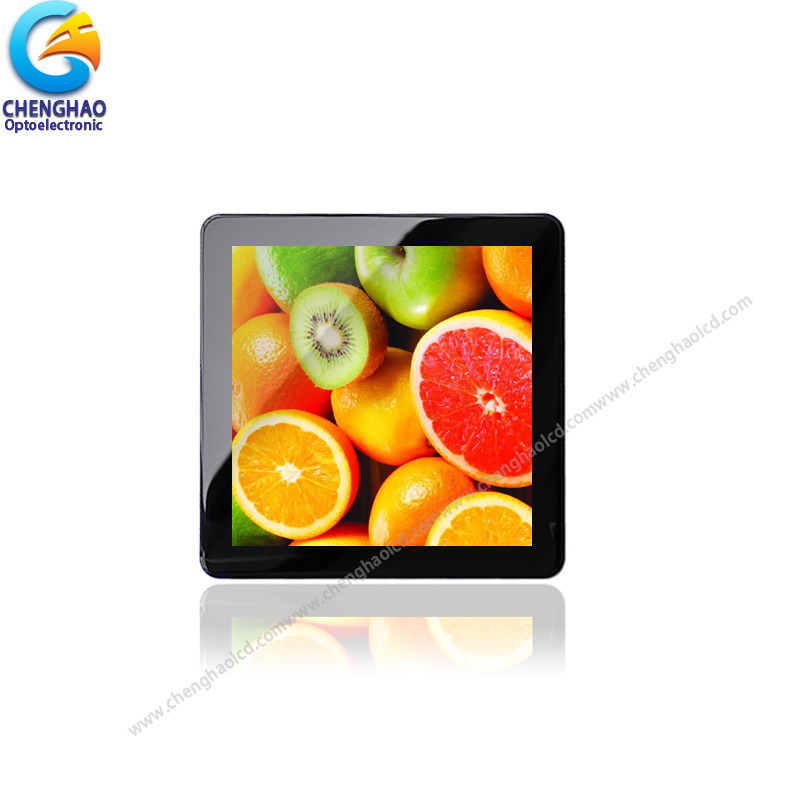

480X480 স্কয়ার এলসিডি স্ক্রিন 50Pin 3.95 'ST7701s সহ আইপিএস টিএফটি ডিসপ্লে

পণ্যের বর্ণনা

৪৮০*৪৮০ স্কয়ার এলসিডি স্ক্রিন ৫০পিন ৩.৯৫ আইপিএস টিএফটি ডিসপ্লে ST7701s সহ

1৪ ইঞ্চি টাচ স্ক্রিন মডিউলের স্পেসিফিকেশন

2৩.৯৫ ইঞ্চি টাচ স্ক্রিন মডিউলের বর্ণনা

চেংহাও একটি এলসিডি ডিসপ্লে সরবরাহকারী, বিশ্বব্যাপী ডিসপ্লে ব্যবহারকারীদের জন্য OEM / ODM পরিষেবা সরবরাহ করে। CH400WV17B-CTBA হল গ্রাহকদের জন্য চেংহাও দ্বারা কাস্টমাইজড একটি অল ব্ল্যাক এফেক্ট টাচ স্ক্রিন ডিসপ্লে।এটি একটি রঙিন সক্রিয় ম্যাট্রিক্স পাতলা ফিল্ম ট্রানজিস্টর (টিএফটি) তরল স্ফটিক ডিসপ্লে (এলসিডি) যা একটি সুইচিং ডিভাইস হিসাবে অদম্য সিলিকন টিএফটি ব্যবহার করেএটিতে মূলত অল ব্ল্যাক এফেক্ট গ্লাস কভার, টিএফটি এলসিডি প্যানেল, ড্রাইভার আইসি, ব্যাকলাইট এবং এফপিসি ইত্যাদি অন্তর্ভুক্ত রয়েছে।

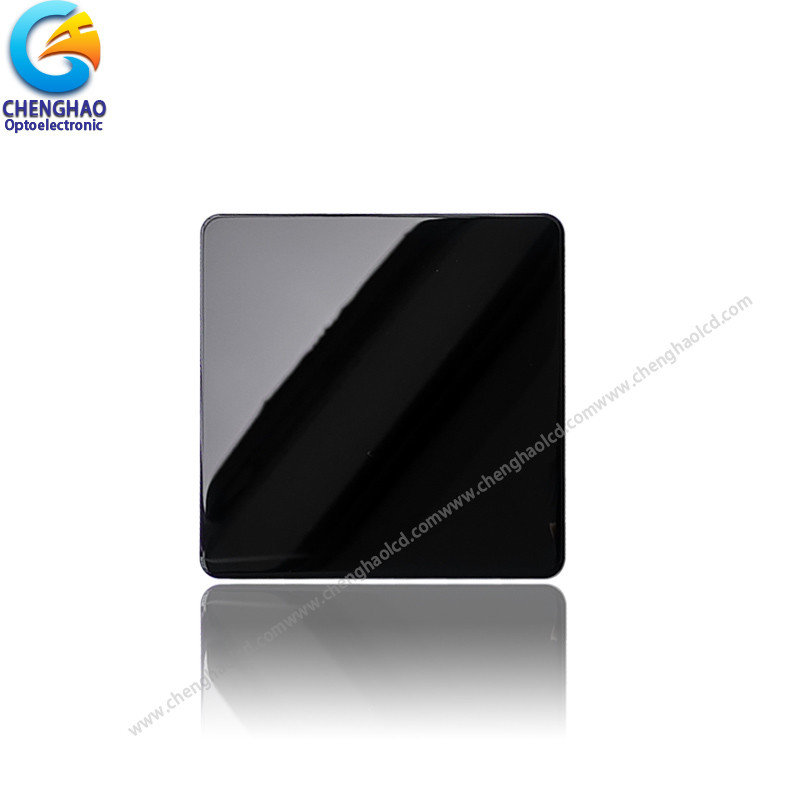

(1) গ্লাস কভারটি অল ব্ল্যাক এফেক্ট। এমনকি যখন স্ক্রিনটি বন্ধ থাকে, তখনও প্রদর্শন পৃষ্ঠটি খাঁটি কালো দেখায় এবং টাচ স্ক্রিন মডিউলের উপাদানগুলি গ্লাস কভার দিয়ে দেখা যায় না।

(২) টিএফটি এলসিডি প্যানেলের একটি ৩.৯৫ ′′ (বর্গক্ষেত্র পর্দা) ডায়াগনালভাবে পরিমাপ করা সক্রিয় প্রদর্শন অঞ্চল রয়েছে যা ৪৮০ ((আরজিবি) এক্স ৪৮০ ডট রেজোলিউশন সহ।

(3) গ্লাসে মাউন্ট করা ST7701S টাচ স্ক্রিন মডিউলের ড্রাইভার আইসি হিসাবে ব্যবহৃত হয় এবং FPC এর মাধ্যমে অন্যান্য উপাদানগুলির সাথে আন্তঃসংযুক্ত হয়। ড্রাইভার আইসিতে RGB সংকেত ইনপুট করে,এই টাচ স্ক্রিন মডিউল 16M রং প্রদর্শন করতে পারেন.

(4) ব্যাকলাইটটিতে 16 টি সমান্তরাল সাদা এলইডি রয়েছে। BL এ IF = 40mA এবং VF = 25.6V ইনপুট করে, ডিসপ্লে স্ক্রিনটি 300 cd / m2 এর একটি আলোকসজ্জা তৈরি করতে পারে।

(5) FPC এছাড়াও গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে, যেমন ব্যাক-লাইট এবং FPC কাঠামো পরিবর্তন, ইন্টারফেস সংজ্ঞা, ইত্যাদি।

RoHS সম্মতি এবং হ্যালোজেন মুক্ত।

3. 4 ইঞ্চি টিএফটি টাচ স্ক্রিন মডিউলের অঙ্কন

নোটঃ
(১) ডিসপ্লে টাইপঃ ৩.৯৫ ইঞ্চি টিএফটি+সিটিপি
(2) দেখার দিকঃ ৮০/৮০/৮০/৮০
(3) ডিসপ্লে মোডঃআইপিএস / ট্রান্সমিসিভ / সাধারণত কালো
(4) অপারেটিং তাপমাত্রাঃ -20 ~ 70 °C
(5) সংরক্ষণের তাপমাত্রাঃ -30 ~ 80 °C
(৬) ডি-মার্কারের সহনশীলতাঃ ±০।20
(7) সুরক্ষাঃ ROHS

4.ব্যবহারের জন্য সতর্কতা
