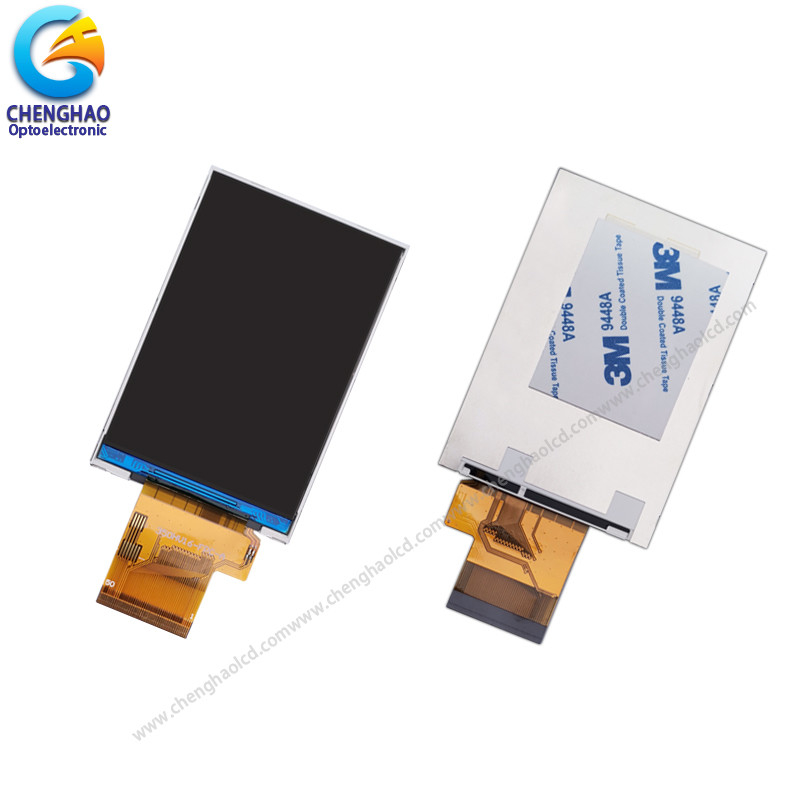

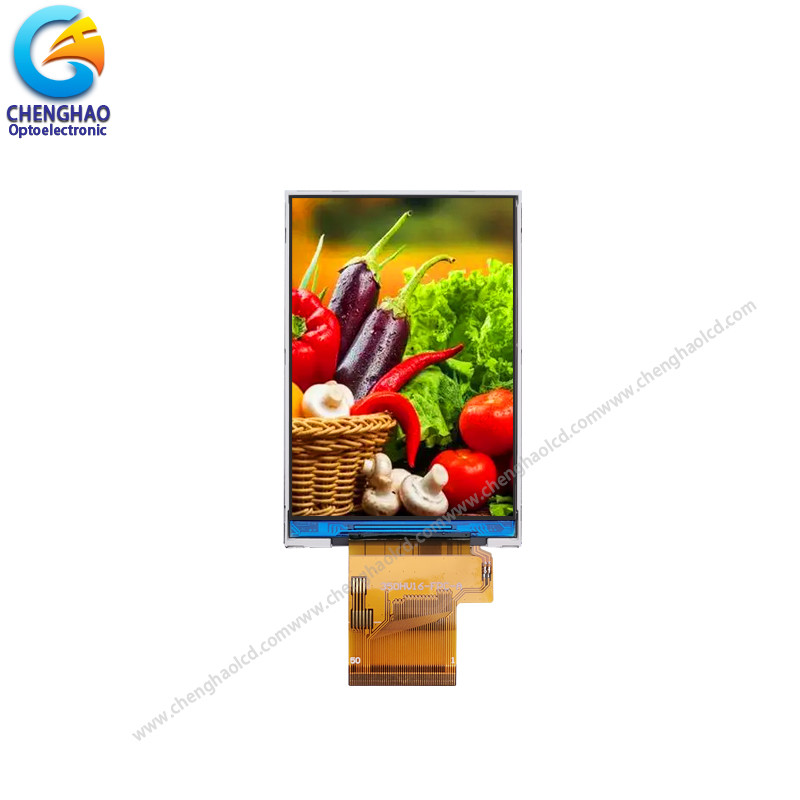

3.5 ইঞ্চি টিএন টিএফটি এলসিডি ডিসপ্লে 320x480 ST7796 সহ রঙিন এলসিডি ডিসপ্লে মডিউল

পণ্যের বর্ণনা

3.5 ইঞ্চি Tn TFT 320x480 ST7796 সহ রঙিন এলসিডি ডিসপ্লে মডিউল

1৩২০x৪৮০ টিএফটি এলসিডি মডিউলের স্পেসিফিকেশন

2. ৩.৫ ইঞ্চি টিএফটি এলসিডি মডিউলের বর্ণনা

চেংহাও ডিসপ্লে মডেল CH350HV16A একটি রঙ সক্রিয় ম্যাট্রিক্স পাতলা ফিল্ম ট্রানজিস্টর (টিএফটি) তরল স্ফটিক ডিসপ্লে (এলসিডি) যা একটি সুইচিং ডিভাইস হিসাবে অদম্য সিলিকন টিএফটি ব্যবহার করে।এই মডেল একটি TFT LCD প্যানেল গঠিত হয়, একটি ড্রাইভিং আইসি, একটি ব্যাকলাইট (বিএল), এবং FPC।

এই টিএফটি এলসিডিতে ৩.৫ ইঞ্চি (উল্লম্ব স্ক্রিন) ডায়াগনালভাবে পরিমাপ করা সক্রিয় ডিসপ্লে এলাকা রয়েছে যার রেজোলিউশন ৩২০ ((আরজিবি) *৪৮০।

এই প্রকল্পের জন্য ব্যবহৃত ড্রাইভারটি হল ST7796S এবং এটি 24 বিট RGB সংকেত ইনপুট দ্বারা 16M রঙ প্রদর্শন করতে পারে।ড্রাইভারটি গ্লাসের উপর মাউন্ট করা হয় এবং ডিসপ্লে মডিউল চালানোর জন্য উপাদানগুলি সহ FPC এর মাধ্যমে আন্তঃসংযোগ. এসপিআই/আরজিবি/এমসিইউ/এমআইপিআই মাল্টি-ইন্টারফেসের সমর্থন।

এই মডিউলটি স্পর্শ মডিউল যেমন সিটিপি বা আরটিপি দিয়েও ইনস্টল করা যেতে পারে।

উপরন্তু, FPC গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে, যেমন ব্যাক-লাইট এবং সিটিপি কাঠামো, ইন্টারফেস সংজ্ঞা ইত্যাদি পরিবর্তন করা।

RoHS সম্মতি এবং হ্যালোজেন মুক্ত।

3. স্পিফ্ট এলসিডি মডিউলের অঙ্কন

নোটঃ
(১) ডিসপ্লে টাইপঃ ৩.৫ ইঞ্চি টিএফটি
(২) দেখার দিকঃ ৬ঃ00
(৪) পোলারিজার মোডঃট্রান্সমিশন / ইতিবাচক
(5) অপারেটিং তাপমাত্রাঃ -20 ~ 70 °C
(6) সঞ্চয়স্থান তাপমাত্রাঃ -30 ~ 80 °C
(৭) ডি-মার্কারের সহনশীলতাঃ ±০।20
(8) সুরক্ষাঃ ROHS

4. Qucik মাইপি টিএফটি এলসিডি মডিউলের বিস্তারিত

এলসিডি টাইপঃ 3.5 ইঞ্চি টিএফটি
বিন্দু বিন্যাসঃ 320 ((RGB) × 480 বিন্দু
রঙ ফিল্টার অ্যারেঃ আরজিবি উল্লম্ব স্ট্রিপ
ডিসপ্লে মোডঃTN / ট্রান্সমিশন / সাধারণত সাদা
দেখার দিকঃ ৬টা
ড্রাইভার আইসিঃ ST7796S
মডিউল আকারঃ 55.66 ((W) × 85.04 ((H) × 2.4 ((T) মিমি
সক্রিয় এলাকা:48.96 ((W) × 73.44 ((H) মিমি
ডট পিচঃ 0.153 ((W) × 0.153 ((H) মিমি
ইন্টারফেসঃ
4-line_8bit / 3-line_9bit SPI
৮-/ ৯-১৬-১৮-বিট ৮০৮০ সিরিজের সিস্টেম ইন্টারফেস
১৬-১৮-বিট আরজিবি ইন্টারফেস
এমআইপিআই
অপারেটিং তাপমাত্রাঃ -20 ~ +70 °C
স্টোরেজ তাপমাত্রাঃ -30 ~ +80 °C
ব্যাকলাইটঃ সিরিয়াল 6 হোয়াইট LED
ওজনঃ TBD g,
লাইফ টাইমঃ 200000 ঘন্টা

5এমসিইউটিএফটি এলসিডি মডিউলের প্রয়োগ

5আমাদের সেবা

1এবং যদি আপনার বিকাশ প্রক্রিয়ায় প্রযুক্তিগত সহায়তা প্রয়োজন হয়, আমরা যে কোনও সময় এটি আপনার জন্য সরবরাহ করতে পারি।
2. ভাল মানের এবং ক্রেডিট আমাদের কোম্পানির আত্মা. চালান আগে, আমরা পণ্য বয়স পরীক্ষা এবং 100% চাক্ষুষ এবং বৈদ্যুতিক লগিং করা হবে যে গ্যারান্টি হবে.
3. যখন পণ্য আপগ্রেড করা হবে, আমরা সংশ্লিষ্ট ক্লায়েন্টদের আগাম অবহিত করব, এবং আপগ্রেড করা পণ্য পুরানোগুলির সাথে পুরোপুরি সামঞ্জস্যপূর্ণ হতে পারে।
4পণ্যটির গ্যারান্টি সময়কাল ১২ মাস।
