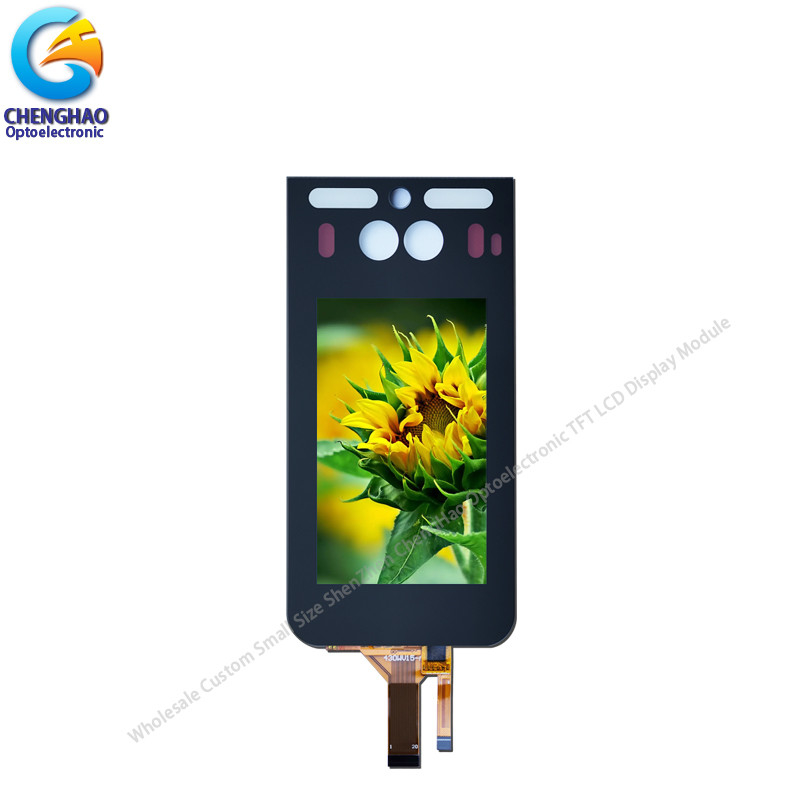

আইপিএস টিএফটি এলসিডি ক্যাপাসিটিভ টাচস্ক্রিন 480x800 2 লেন এমআইপিআই ডিএসআই ইন্টারফেস

পণ্যের বর্ণনা

আইপিএস টিএফটি এলসিডি ক্যাপাসিটিভ টাচস্ক্রিন 480x800 2 লেন এমআইপিআই ডিএসআই ইন্টারফেস

1. wvga ips tft lcd এর স্পেসিফিকেশন

2৪৮০x৮০০ আইপিএস এলসিডি ডিসপ্লে

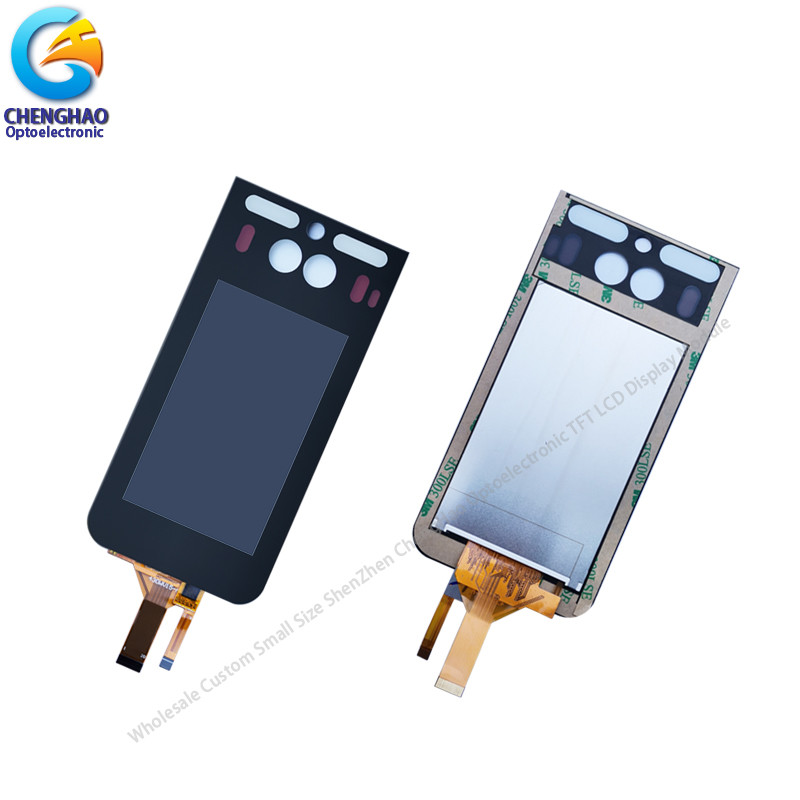

চেংহাও ডিসপ্লে মডেল CH430WV15A-CTC হল একটি রঙিন সক্রিয় ম্যাট্রিক্স পাতলা ফিল্ম ট্রানজিস্টর (TFT) তরল স্ফটিক ডিসপ্লে (LCD) যা একটি সুইচিং ডিভাইস হিসাবে অদম্য সিলিকন TFT ব্যবহার করে।এই মডেল একটি কাস্টমাইজড ধারণক্ষম টাচ প্যানেল গঠিত হয়, টিএফটি এলসিডি প্যানেল, একটি ড্রাইভিং আইসি, একটি ব্যাক-লাইট এবং FPC।
এই টিএফটি এলসিডিতে ডাব্লুভিজিএ (৪৮০ অনুভূমিক এক্স ৮০০ উল্লম্ব পিক্সেল) রেজোলিউশনের সাথে ৪.৩ ইঞ্চি (উল্লম্ব স্ক্রিন) ডায়াগনালভাবে পরিমাপ করা সক্রিয় প্রদর্শন অঞ্চল রয়েছে।

এই প্রকল্পের জন্য ব্যবহৃত ড্রাইভারটি NT35510 এবং এটি 24 বিট RGB সংকেত ইনপুট দ্বারা 16M রঙ প্রদর্শন করতে পারে।ড্রাইভারটি গ্লাসের উপর মাউন্ট করা হয় এবং ডিসপ্লে মডিউল চালানোর জন্য উপাদানগুলি সহ FPC এর মাধ্যমে আন্তঃসংযোগ. 2 লেন-এমআইপিআই ডিএসআই ইন্টারফেস সমর্থন।
উপরন্তু, FPC গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে, যেমন ব্যাক-লাইট এবং সিটিপি কাঠামো, ইন্টারফেস সংজ্ঞা ইত্যাদি পরিবর্তন করা।
RoHS সম্মতি এবং হ্যালোজেন মুক্ত।

4. দ্রুত বিস্তারিত 480x800 আইপিএস টাচস্ক্রিন

* মডেল নং. :CH430WV15A-CTC
* মডিউল টাইপঃ4.3 টিএফটি+সিটিপি
* ডিসপ্লে আকৃতিঃ উল্লম্ব পর্দা
* ডিসপ্লে মোডঃ আইপিএস / ট্রান্সমিসিভ / সাধারণত কালো
* ডট সংখ্যাঃ 480 * 3 ((RGB) * 800
* মডিউল আকারঃ75.56 ((W)×154.37 ((H)×3.75 ((T) মিমি
* টিএফটি সক্রিয় এলাকাঃ56.16 ((W)×93.6 ((H) মিমি

* টিএফটি ইন্টারফেসঃ2 লেন-এমআইপিআই ডিএসআই

* সিটিপি ইন্টারফেসঃ আই২সি

* সিটিপি আইসিঃ জিটি৯১১

* রঙঃ 16.7M
* কন্ট্রাস্টঃ ৮০০
* দেখার দিকঃ ৮০/৮০/৮০/৮০ ((U/D/L/R @ CR>১০)
* এলসিডি ড্রাইভ আইসিঃ NT35510
* পোলারাইজার মোডঃ ট্রান্সমিসিভ/নেগেটিভ
* অপারেটিং টাইমঃ -20°C~+70°C
* সংরক্ষণের সময়ঃ -30°C~+80°C
* আনমার্কার টোলারেন্সঃ ±0.20
* পরিবেশ রক্ষার প্রয়োজনীয়তাঃ RoHS
নতুন
* টিএফটি এফপিসি নম্বরঃ ২০ পিন

* সিটিপি এফপিসি নম্বরঃ ৮ পিন

* ব্যাকলাইট টাইপঃসিরিয়াল 8 হোয়াইট LED
* লাইফ টাইমঃ 20000 ঘন্টা
* BL সার্কিট ডায়াগ্রামঃ
VF=22.4~27.2 V, IF=20 mA
* উজ্জ্বলতাঃ৪০০ সিডি/মি২
* টাচ প্যানেলের ধরনঃ ক্যাপাসিটিভ

5অপটিক্যাল বৈশিষ্ট্য

অপটিক্যাল বৈশিষ্ট্য

অপটিক্যাল স্পেসিফিকেশন পরীক্ষা একটি অন্ধকার রুমে পরিমাপ করা হবে (অম্বিয়েন্ট আলোকসজ্জা 1lux)

এবং তাপমাত্রা = 25±2°C) লুমিন্যান্স মিটার সিস্টেমের সরঞ্জাম (Goniometer)

সিস্টেম এবং TOPCON BM-5) এবং পরীক্ষার ইউনিট প্রায় 50cm দূরত্বে অবস্থিত হবে

LCD পৃষ্ঠ থেকে একটি দেখার কোণ θ এবং Φ 0 সমান হয়।

ডিসপ্লে পৃষ্ঠের স্পট স্থির থাকবে।

পরিমাপের আগে ব্যাকলাইট ৩০ মিনিট ধরে কাজ করবে।

5. wvga ips টাচস্ক্রিনের প্রয়োগ
