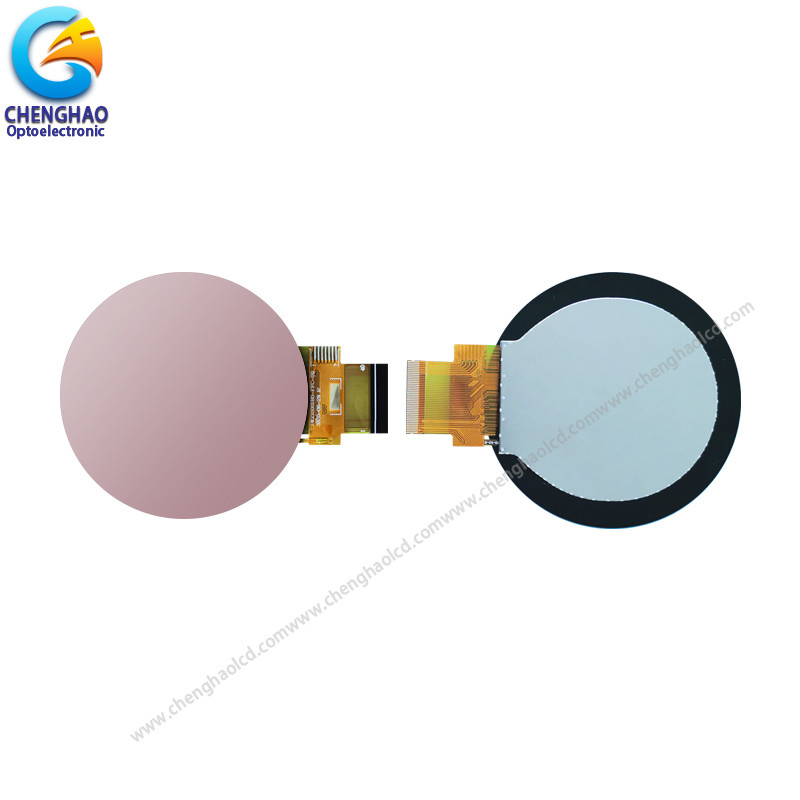

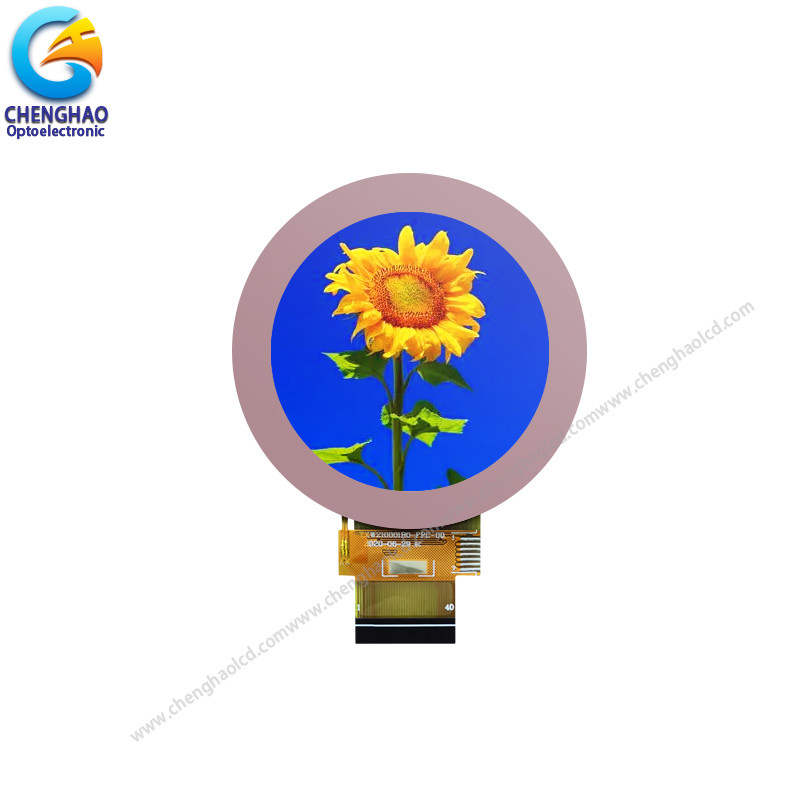

ক্যাপাসিটিভ টাচ আইপিএস এলসিডি ডিসপ্লে 480x480 রেজোলিউশন 2.1 '' টিএফটি এলসিডি ডিসপ্লে ST7701S সহ

পণ্যের বর্ণনা

ক্যাপাসিটিভ টাচ আইপিএস এলসিডি ডিসপ্লে 480x480 রেজোলিউশন 2.1 ¢ টিএফটি এলসিডি ST7701S সহ

1. স্পেসিফিকেশন

2বর্ণনা

চেংহাও ডিসপ্লে মডেল CH210WV01A একটি রঙ সক্রিয় ম্যাট্রিক্স পাতলা ফিল্ম ট্রানজিস্টর (TFT) তরল স্ফটিক প্রদর্শন (LCD) 3line SPI + 18 বিট RGB ইন্টারফেস সঙ্গে। এটি একটি ধারণক্ষম টাচ প্যানেল (CTP) অন্তর্ভুক্ত,একটি টিএফটি এলসিডি প্যানেলএকটি ড্রাইভার আইসি, একটি ব্যাকলাইট (বিএল) এবং FPC এবং অন্যান্য উপাদান।

(1) সিটিপি-তে ২.১ ইঞ্চি ব্যাসার্ধের একটি স্পর্শ এলাকা রয়েছে, যা সিটিপি-র ড্রাইভার আইসি (সিএসটি৮৩০) এর সাথে এফপিসি-র মাধ্যমে সংযুক্ত। আই২সি ইন্টারফেস ব্যবহার করুন, মাল্টি-টাচ সমর্থন করুন।

(২) টিএফটি এলসিডি প্যানেলের একটি ২.১ ইঞ্চি রঙিন প্রদর্শন অঞ্চল রয়েছে যা 480x480 রেজোলিউশন প্রদর্শন করতে পারে, আইপিএস ডিসপ্লে প্রযুক্তি ব্যবহার করে এবং 80/80/80/80 এর পূর্ণ দেখার কোণ রয়েছে।

(৩) বিএল 4 পিসি সাদা এলইডিকে আলোক উত্স হিসাবে ব্যবহার করে, যাতে বৃত্তাকার টিএফটি এলসিডি 300 সিডি / মি 2 এর একটি আলোকসজ্জা তৈরি করতে পারে।

(৪) ড্রাইভার আইসি গ্লাসের উপর সংযুক্ত এবং FPC এর মাধ্যমে অন্যান্য উপাদানগুলির সাথে সংযুক্ত।

(5) FPC এর পিনের সংখ্যা 40pin।

উপরন্তু, উভয় ব্যাকলাইট এবং FPC গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে। কাস্টমাইজড বিষয়বস্তু ব্যাকলাইট উজ্জ্বলতা, আকৃতি এবং গঠন FPC অন্তর্ভুক্ত,এবং ইন্টারফেসের সংজ্ঞা.

3. অঙ্কন

নোটঃ
(1) ডিসপ্লে টাইপঃ ২.১ ইঞ্চি টিএফটি+সিটিপি
(২) দেখার দিকঃ সমস্ত দেখার কোণ
(3) এলসিডি ড্রাইভ আইসিঃ ST7701S
(4) পোলারাইজার মোডঃ ট্রান্সমিসিভ/নেগেটিভ
(5) অপারেটিং তাপমাত্রাঃ -20 ~ 70 °C
(6) সঞ্চয়স্থান তাপমাত্রাঃ -30 ~ 80 °C
(৭) ডি-মার্কারের সহনশীলতাঃ ±০।20
(8) সুরক্ষাঃ ROHS

4দ্রুত বিবরণ

* এলসিএম নামঃ ক্যাপাসিটিভ টাচ আইপিএস এলসিডি ডিসপ্লে 480x480 রেজোলিউশন 2.1 ¢ টিএফটি এলসিডি ST7701S সহ

* মডেলঃ CH210WV01A-CT
* Lcm আকারঃ 2.1 ইঞ্চি
* টাচ প্যানেলের সাথে অথবা নাঃ হ্যাঁ
* স্পর্শ টাইপঃ ক্যাপাসিটিভ স্পর্শ
* ডিসপ্লে টাইপঃ ২.১ ইঞ্চি টিএফটি+সিটিপি
* ডিসপ্লে রংঃ 16.7 এম
* পয়েন্টের সংখ্যাঃ ৪৮০*৪৮০ পয়েন্ট
* টিএফটি ডট পিচঃ0.0111 ((W)×0.0111 ((H) সেমি
* দেখার কোণঃ 80/80/80/80
* ড্রাইভার আইসিঃ ST7701
* ডিসপ্লে মোডঃ আইপিএস/ ট্রান্সমিশন/ স্বাভাবিকভাবে কালো
* মডিউল আকারঃφ7.18এক্স০।৩৬৫ ((টি) সেমি
* টিএফটি সক্রিয় এলাকাঃφ5.328 সেমি
* উজ্জ্বলতাঃ ৩০০ সিডি/মি২
* কন্ট্রাস্টঃ ৮০০: ১
* টিএফটি ইন্টারফেসের ধরনঃ3 লাইন SPI + 18 বিট RGB

* সিটিপি ইন্টারফেস টাইপঃ আই২সি

* পিন সংখ্যাঃ ৪০ টি পিন
* ব্যাকলাইটের ধরন এবং রঙঃ LED ব্যাকলাইট/সাদা
ব্যাকলাইটঃ 4 LED সমান্তরাল

5আবেদন

7প্রায়শই জিজ্ঞাসিত প্রশ্ন

(1) সম্পূর্ণ / আধা-স্বয়ংক্রিয় উত্পাদন লাইন সর্বোত্তম মানের নিশ্চিত।
(2) কাস্টম ডিজাইন, বিশেষভাবে আপনার চাহিদা পূরণ করতে পারে।
(3) দ্রুত ডেলিভারি, লিড টাইম জন্য প্রায় 20 দিন
(4) নমুনা অনুরোধে উপলব্ধ; ছোট MOQ আদেশ আলোচনা করা যেতে পারে।
(৫) আপনার জন্য সেরা প্রাক বিক্রয় এবং বিক্রয়োত্তর পরিষেবা সরবরাহ করুন।

আপনার যদি আরও প্রশ্ন থাকে, তাহলে এখনই আমাদের সাথে যোগাযোগ করুন, আমরা আপনার সাথে যোগাযোগের জন্য উন্মুখ!
