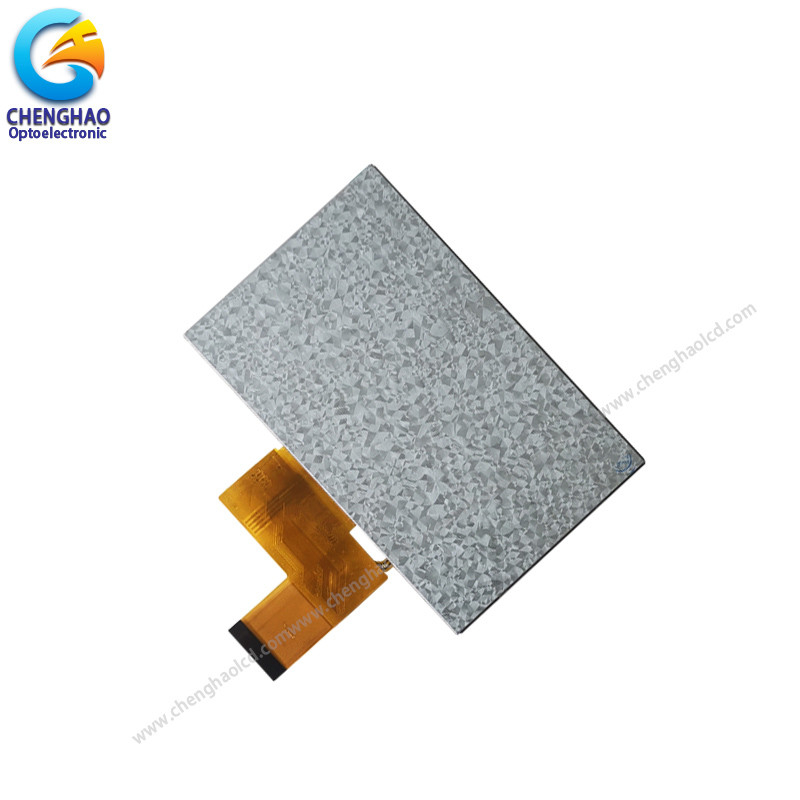

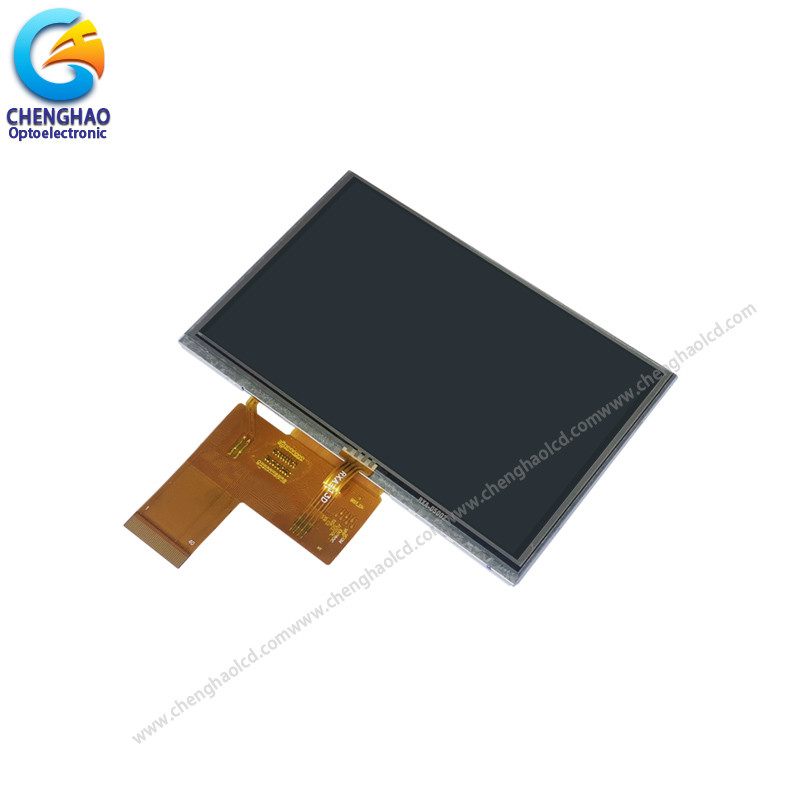

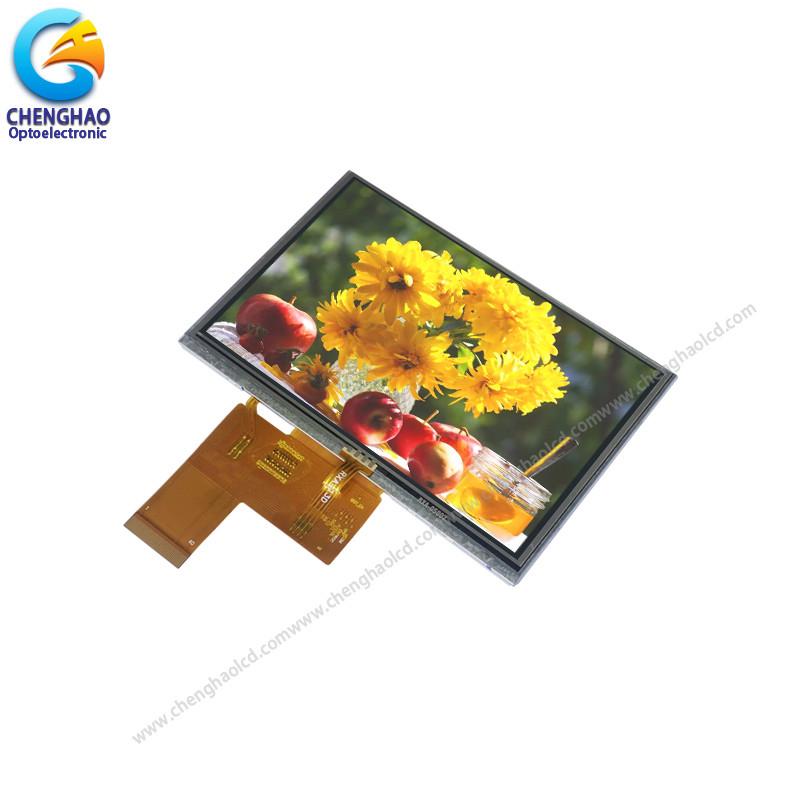

40 পিন এলসিডি স্ক্রিন 5 ইঞ্চি 800 * 480 রেজোলিউশন ছোট এলসিডি টাচ স্ক্রিন

পণ্যের বর্ণনা

40 পিন এলসিডি স্ক্রিন 5 ইঞ্চি 800 * 480 রেজোলিউশন ছোট এলসিডি টাচ স্ক্রিন

1. স্পেসিফিকেশন

2বর্ণনা

চেংহাও ডিসপ্লে মডেল CH500WV05A-T একটি রঙিন সক্রিয় ম্যাট্রিক্স পাতলা ফিল্ম ট্রানজিস্টর (টিএফটি) তরল স্ফটিক ডিসপ্লে (এলসিডি) যা একটি সুইচিং ডিভাইস হিসাবে অদম্য সিলিকন টিএফটি ব্যবহার করে।এই মডেল একটি TFT LCD প্যানেল গঠিত হয়, একটি টাচ প্যানেল একটি ড্রাইভিং আইসি, একটি ব্যাক-লাইট এবং FPC।
এই টিএফটি এলসিডিতে ৫.০ ইঞ্চি (অনুভূমিক স্ক্রিন) ডায়াগনালভাবে পরিমাপ করা সক্রিয় ডিসপ্লে এলাকা রয়েছে যার রেজোলিউশন ৮০০*৩ ((আরজিবি) *৪৮০।
এই প্রকল্পের জন্য ব্যবহৃত ড্রাইভারটি আরজিবি সিগন্যাল ইনপুট দ্বারা 16M রঙ প্রদর্শন করতে পারে। ড্রাইভারটি গ্লাসের উপর মাউন্ট করা হয় এবং ডিসপ্লে মডিউল চালানোর জন্য উপাদানগুলি সহ এফপিসির মাধ্যমে আন্তঃসংযোগ করা হয়।24-বিট সমান্তরাল আরজিবি ইন্টারফেস সমর্থন.
উপরন্তু, FPC এছাড়াও গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে, যেমন ব্যাক-লাইট এবং FPC কাঠামো, ইন্টারফেস সংজ্ঞা, ইত্যাদি পরিবর্তন RoHS সম্মতি এবং Halogen মুক্ত।
অবশ্যই, যদি এই টিএফটি এলসিডি ম্যাট্রিক্স 5 ইঞ্চি আপনার প্রকল্পের প্রয়োজনীয়তা পূরণ করে না, আমরা আপনার ইচ্ছা অনুযায়ী আপনার জন্য একটি নতুন প্রদর্শন সমাধান ডিজাইন করতে পারেন,এবং আপনি অনলাইন গ্রাহক সেবা পরামর্শ দ্বারা প্রাসঙ্গিক তথ্য পেতে পারেন.

3. অঙ্কন

নোটঃ
(১) ডিসপ্লে টাইপঃ ৫.০" টিএফটি
(২) দেখার দিকঃসমস্ত দেখার দিক

(3) এলসিডি ড্রাইভ আইসি: ****
(4) অপারেটিং তাপমাত্রাঃ -20 ~ 70 °C
(5) সংরক্ষণের তাপমাত্রাঃ -30 ~ 80 °C
(৬) ডি-মার্কারের সহনশীলতাঃ ±০।20
(7) সুরক্ষাঃ ROHS

4দ্রুত বিবরণ

পণ্যের নামঃ 40 পিন এলসিডি স্ক্রিন 5 ইঞ্চি 800 * 480 রেজোলিউশন ছোট এলসিডি টাচ স্ক্রিন
মডেল নংঃCH500WV05A-T
টিপি সহ বা ছাড়াইঃ হ্যাঁ
টিপি প্রকারঃ আরটিপি
এলসিডি টাইপঃ ৫.০" টিএফটি+টিপি
বিন্দু বিন্যাসঃ800×৩ ((আরজিবি)×480
রঙ ফিল্টার অ্যারেঃ আরজিবি উল্লম্ব স্ট্রিপ
ডিসপ্লে মোডঃ আইপিএস / ট্রান্সমিসিভ / সাধারণত কালো
৮০/৮০/৮০/৮০
টিএফটি ড্রাইভার আইসিঃ***
রঙঃ ১৬ এম
কন্ট্রাস্টঃ ৮০০:1
মডিউলের আকারঃ 120.7 ((W)×76.3 ((H)×4.2 ((T) মিমি
টিএফটি অ্যাক্টিভ এলাকাঃ ১০৮ ((W)×64.8 ((H) মিমি
পয়েন্ট পিচ: 0.135 ((W)×0.135 ((H) মিমি
টিএফটি ইন্টারফেসঃ24-বিট সমান্তরাল আরজিবি ইন্টারফেস
এফপিসি পিন নম্বরঃ ৪০
অপারেটিং তাপমাত্রাঃ -20 ~ +60 °C
সঞ্চয় তাপমাত্রাঃ -30 ~ +70 °C
ব্যাকলাইটঃ সাদা এলইডি
ওজনঃ *** গ্রাম

6. পণ্যের গুণমান নিশ্চিতকরণ

(1)উচ্চ মানের কাঁচামাল সরবরাহকারীঃ
বিক্রয়োত্তর গ্যারান্টি এবং দীর্ঘমেয়াদী স্থিতিশীল সরবরাহকারী, এলসিডি প্যানেল এবং ড্রাইভার আইসি এ-নিয়ন্ত্রিত কাঁচামাল তৈরি।
(২) অন্যান্য উপকরণ:
যেমন পোলারাইজার, ব্যাকলাইট ফিল্ম উপকরণ ইত্যাদি। আমরা ব্র্যান্ড নতুন A- নিয়ন্ত্রিত কাঁচামাল ব্যবহার
(৩) কঠোর মান নিয়ন্ত্রণঃ
৯৮.৫% পর্যন্ত হারের মাধ্যমে, গ্রাহক অনলাইনে ত্রুটির হার ০.৩% পর্যন্ত কম।
পরিদর্শন FOG==>LCM==>LCM+RTP/CTP==> উত্পাদন অনলাইন পরিদর্শন ==>Q.C পরিদর্শন==>60 °C বিশেষ রুমে লোড সহ 4 ঘন্টা বয়স পরীক্ষা (বিকল্প হিসাবে) ==>OQC।
একটি পণ্য চালানের আগে পাঁচটি পরীক্ষায় উত্তীর্ণ হতে হবেঃ ইনকামিং পরিদর্শন, 100% অনলাইন পরিদর্শন, QC অন সাইট পরিদর্শন, বয়স পরীক্ষা এবং OQC পরিদর্শন ইত্যাদি।
