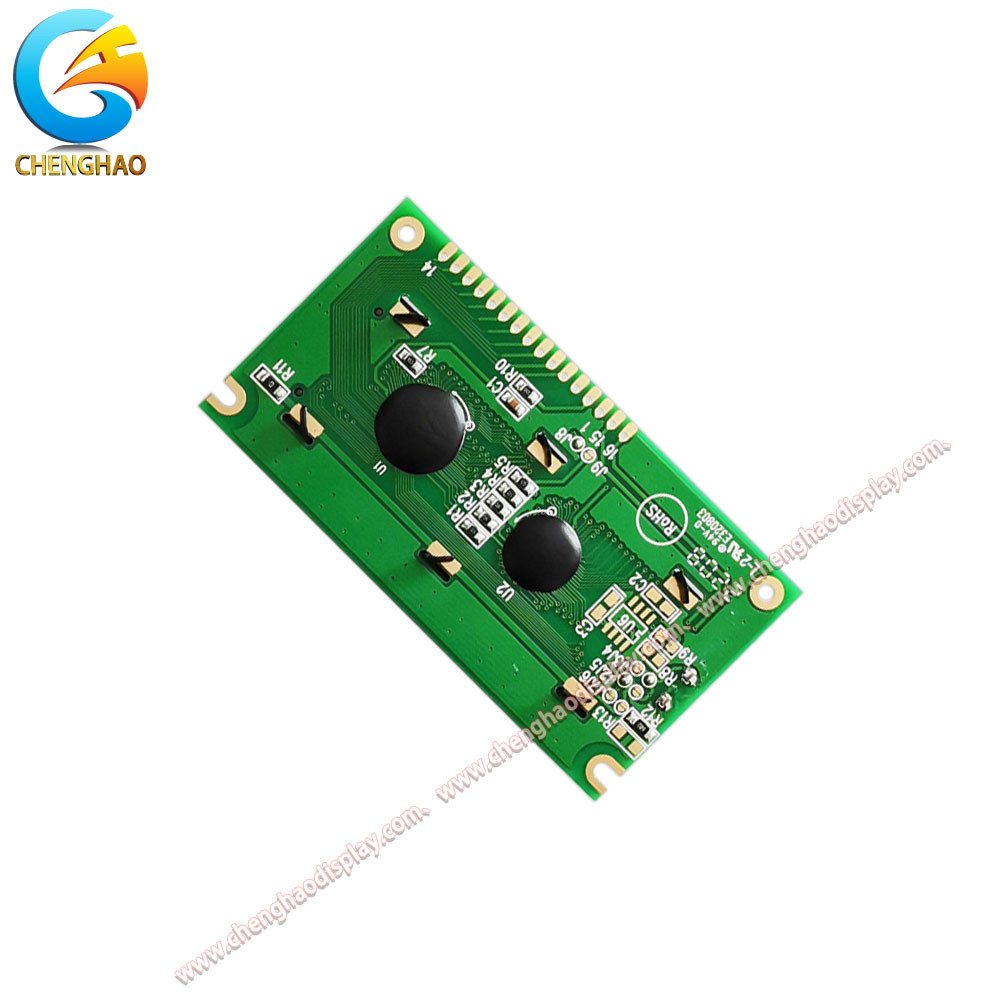

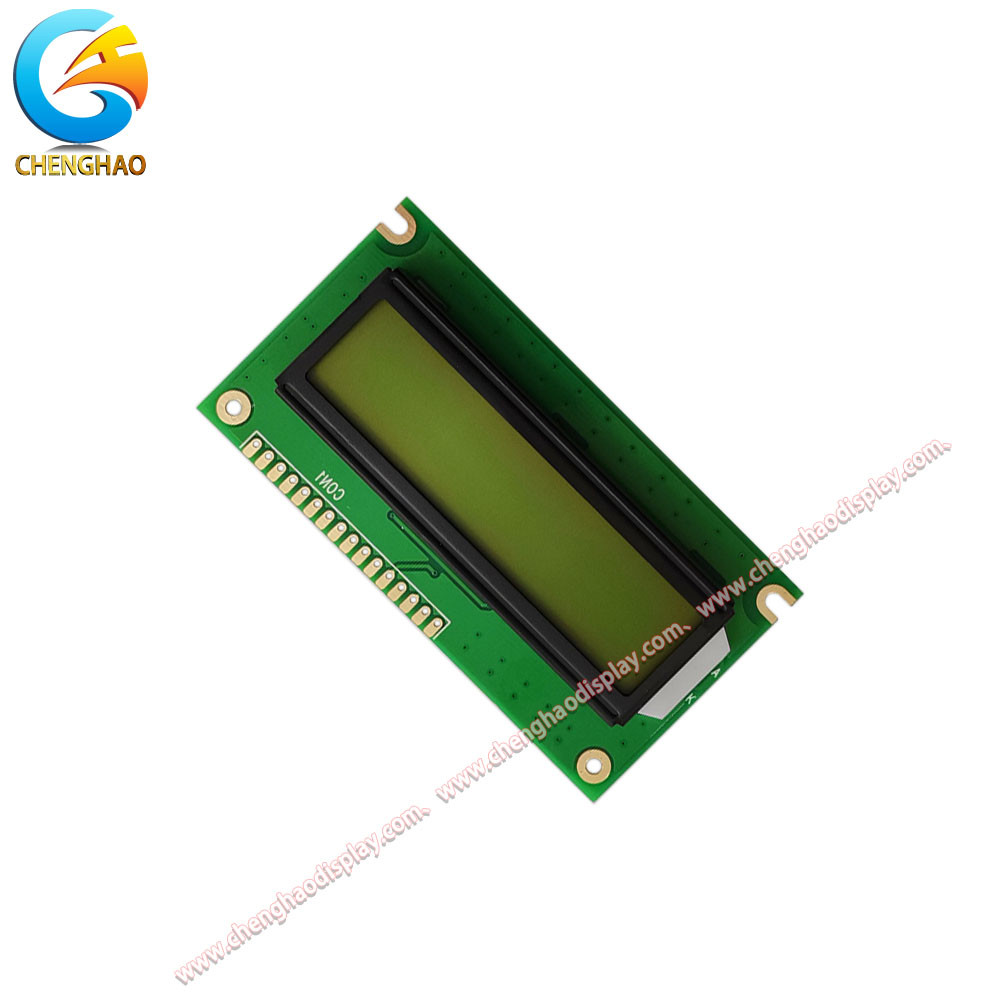

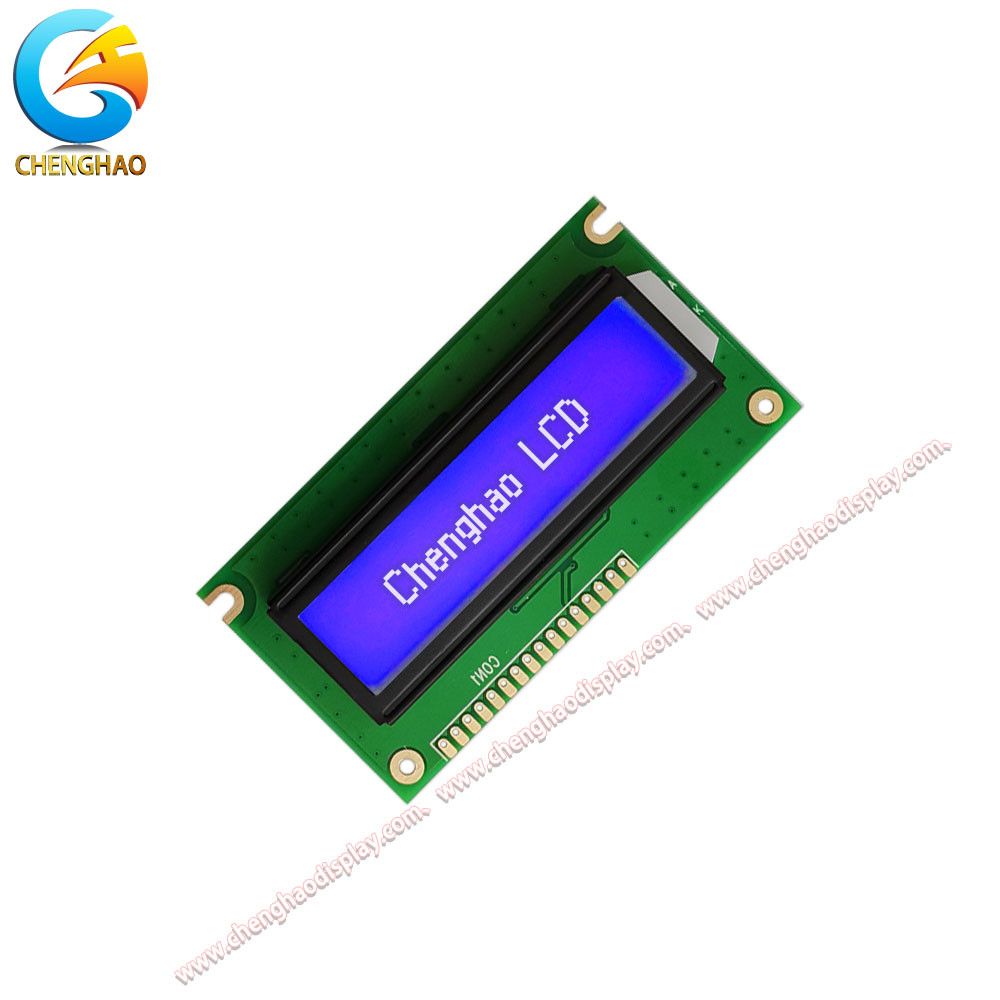

পণ্যের বর্ণনাঃ
এই একরঙের এলসিডি ডিসপ্লেটি এলইডি ব্যাকলাইট (হলুদ-সবুজ) সহ একটি উচ্চ-কার্যকারিতা এলসিডি মডিউল। এর সামগ্রিক মাত্রা 84.0×44.0×12.5 মিমি এবং এর কাজের চাপ 1/16DUTY।অক্ষরের ব্যবধান ২.95 (প্রস্থ) × 5.55 (উচ্চতা) মিমি, এবং দেখার এলাকা 66 (প্রস্থ) × 16 (উচ্চতা) মিমি। পরিষ্কার দেখার এবং দীর্ঘ জীবন প্রস্তাব, এই এক রঙের এলসিডি স্ক্রিন নির্ভরযোগ্য এবং দীর্ঘস্থায়ী,এটি অনেক অ্যাপ্লিকেশন জন্য একটি আদর্শ পছন্দ করে তোলেএটি শিল্প, চিকিৎসা, অটোমোটিভ এবং যন্ত্রপাতি সহ বিভিন্ন অ্যাপ্লিকেশনের জন্য আদর্শ।
টেকনিক্যাল প্যারামিটারঃ
| বৈশিষ্ট্যাবলী |
বিস্তারিত |
| কর্তব্য |
১/১৬ডিউটি |
| স্টোরেজ তাপমাত্রা |
-30 ~ 80 °C |
| নিয়ন্ত্রক |
SPLC780D1 অথবা সমমান |
| কার্যকরী ভি/এরিয়া |
56.2 ((W) ×11.5 ((H) মিমি |
| ডিসপ্লে ডট |
নীল-কালো |
| ইনপুট DATA |
৬৮ টি সিরিজ |
| অপারেটিং তাপমাত্রা |
-২০ ~ ৭০ ডিগ্রি সেলসিয়াস |
| মাত্রিক আউটলাইন |
84.0×44.0×12.5 মিমি |
| দৃষ্টিভঙ্গি |
৬টা |
| ব্যাকলাইট |
LED (হলুদ-সবুজ) |
|
অন্যান্য এলসিডি মডিউল
|
গ্রাফিক এলসিডি ডিসপ্লে 320x240&গ্রাফিক এলসিডি মডিউল |
অ্যাপ্লিকেশনঃ
চেংহাও অপটোইলেকট্রনিক্স একরঙের এলসিডি ডিসপ্লে CH1602C01A একটি নির্ভরযোগ্য এবং উচ্চ মানের পণ্য যা চীনের শেনজেনে তৈরি করা হয়েছে। এটি সিই, রোএইচএস এবং এফসিসি শংসাপত্র পাস করেছে।50000H এর সুবিধার সাথে অতি দীর্ঘ সেবা জীবন এবং কম শক্তি খরচ, এটি অটোমোটিভ ইলেকট্রনিক্স, টেলিযোগাযোগ, এয়ারস্পেস, মেডিকেল সরঞ্জাম, শিল্প নিয়ন্ত্রণ এবং অন্যান্য অ্যাপ্লিকেশনগুলির জন্য একটি আদর্শ পছন্দ।
টার্মিনাল ফাংশন
| পিন নং। |
প্রতীক |
স্তর |
ফাংশন |
| 1 |
ভিএসএস |
0V |
জিএনডি |
| 2 |
ভিডিডি |
+৫.০ ভোল্ট |
লজিকের জন্য পাওয়ার সাপ্লাই |
| 3 |
V0 |
- |
এলসিডির জন্য অপারেটিং ভোল্টেজ |
| 4 |
এস এস |
H/L |
H: তথ্য L: নির্দেশিকা কোড |
| 5 |
R/W |
H/L |
H: পড়ুন L: লিখুন |
| 6 |
ই |
এইচ-এল |
চিপ সক্রিয় সংকেত |
| ৭-১৪ |
DB0~DB7 |
H/L |
ডেটা বাস লাইন |
| 15 |
LEDA |
+৫.০ ভোল্ট |
এলইডি ব্যাকলাইটের পাওয়ার সাপ্লাই |
| 16 |
LEDK |
0V |
পাওয়ার সাপ্লাই এবং কন্ট্রাস্ট অ্যাডজাস্ট সার্কিট
পরম সর্বোচ্চ রেটিং
| প্যারামিটার |
প্রতীক |
রেটিং |
ইউনিট |
| লজিকের জন্য পাওয়ার সাপ্লাই |
ভিডিডি-ভিএসএস |
-0.3 ~ 7.0 |
V |
| এলসিডি ড্রাইভারের জন্য পাওয়ার সাপ্লাই |
VDDV5 |
০-১০।0 |
V |
| ইনপুট ভোল্টেজ |
ভিআইএন |
VSS ~ VDD |
V |
| অপারেটিং তাপমাত্রা |
শীর্ষ |
-২০ ~ ৭০ |
°C |
| স্টোরেজ তাপমাত্রা |
টিএসটিজি |
-৩০ থেকে ৮০ |
°C |
সহায়তা ও সেবা:
আমরা এক রঙের এলসিডি মনিটরের জন্য প্রযুক্তিগত সহায়তা এবং পরিষেবা প্রদান করি। আপনার যে কোনও প্রশ্ন বা উদ্বেগ থাকলে আপনাকে সহায়তা করার জন্য আমাদের প্রযুক্তিগত সহায়তা দল 24/7 উপলব্ধ।আমরা বিভিন্ন সেবা প্রদান করিসমস্যা সমাধান, মেরামত এবং সফটওয়্যার ডিবাগিং সহ, যাতে আপনি আমাদের একরঙের এলসিডি মনিটর দ্রুত এবং সঠিকভাবে ব্যবহার করতে পারেন যাতে আপনাকে সর্বোত্তম গ্রাহক অভিজ্ঞতা প্রদান করা যায়।
প্যাকেজিং এবং শিপিংঃ
1আমাদের সমস্ত শিপিং বক্স রপ্তানি কঠোরতা মান পূরণ
2আমাদের সব বাক্সের ভিতরে স্ক্রিন ক্ষতি রোধ করার জন্য ফেনা দিয়ে প্যাড করা হবে
3. আমাদের পণ্য প্যাকেজিং ছোট বাক্স সঙ্গে একটি বড় বাক্স গ্রহণ
4. প্রতিটি বাক্সের ওজন 3.5 কিলোগ্রাম অতিক্রম করে না, এবং মাত্রা মান উপর নির্ভর করে পরিবর্তিত হতে পারে। আমরা পণ্য জন্য pallets বা কাঠের ফ্রেম ব্যবহার করবে
উপরের প্যাকেজিং পদ্ধতিগুলি পরিবহনের সময় ডিসপ্লে মডিউলের ক্ষতি রোধ করার জন্য, এবং আমরা গ্রাহকের ইচ্ছামত পণ্যগুলিও প্যাকেজ করতে পারি।
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
এক রঙের এলসিডি ডিসপ্লের জন্য প্রশ্নোত্তর
প্রশ্ন ১:এক রঙের এলসিডি ডিসপ্লেটির ব্র্যান্ড কি?
A1:একরঙের এলসিডি ডিসপ্লেটির ব্র্যান্ড হল চেংহাও অপটোইলেকট্রনিক্স।
প্রশ্ন ২:এক রঙের এলসিডি ডিসপ্লে এর মডেল নম্বর কি?
A2:এক রঙের এলসিডি ডিসপ্লেটির মডেল নম্বর CH1602C01A।
প্রশ্ন ৩ঃএক রঙের এলসিডি ডিসপ্লেটা কোথা থেকে এসেছে?
A3:এক রঙের এলসিডি ডিসপ্লেটি চীনের শেনজেন থেকে এসেছে।
প্রশ্ন ৪ঃএক রঙের এলসিডি ডিসপ্লে কি সার্টিফিকেশন আছে?
A4:এক রঙের এলসিডি ডিসপ্লেতে সিই / রোএইচএস / এফসিসি শংসাপত্র রয়েছে।
প্রশ্ন ৫ঃএক রঙের এলসিডি ডিসপ্লে এর জন্য ন্যূনতম অর্ডার পরিমাণ কত?
A5:ন্যূনতম অর্ডার পরিমাণ 1 পিসি।
