পণ্যের বর্ণনা
1পণ্যের বর্ণনা

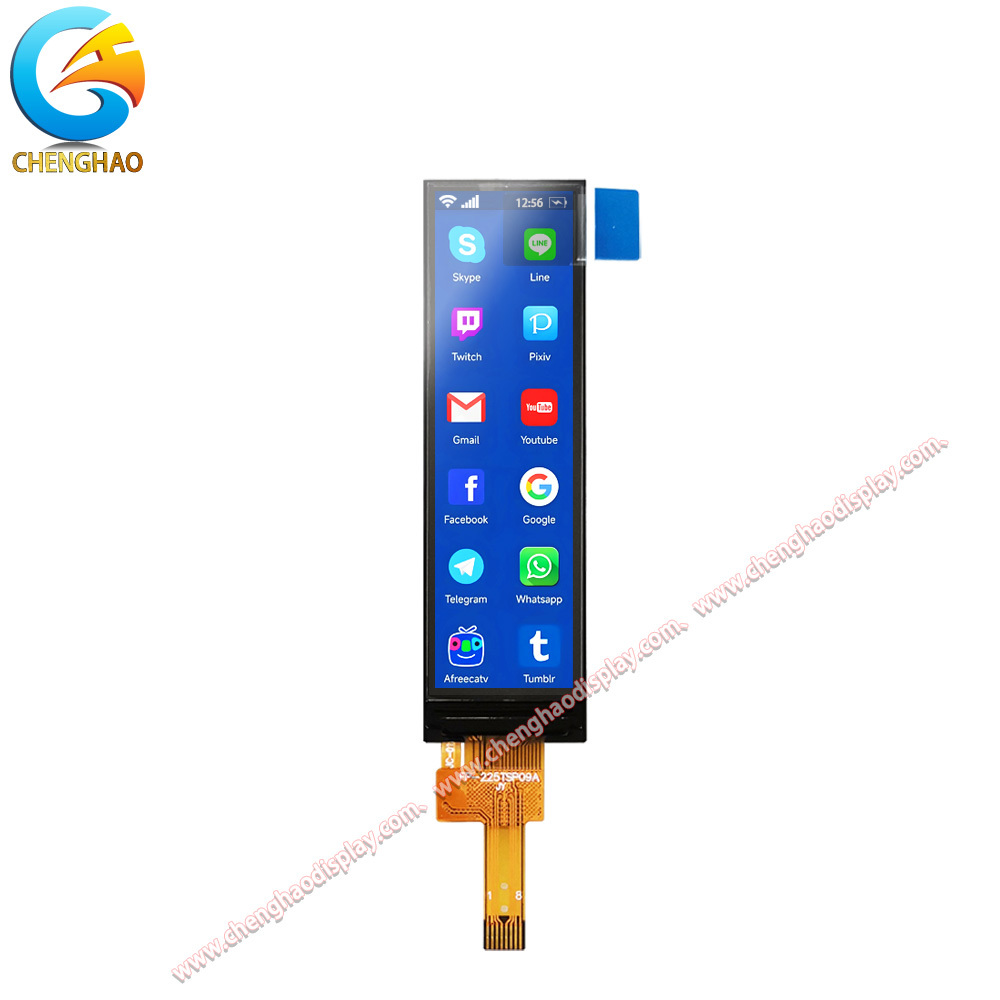

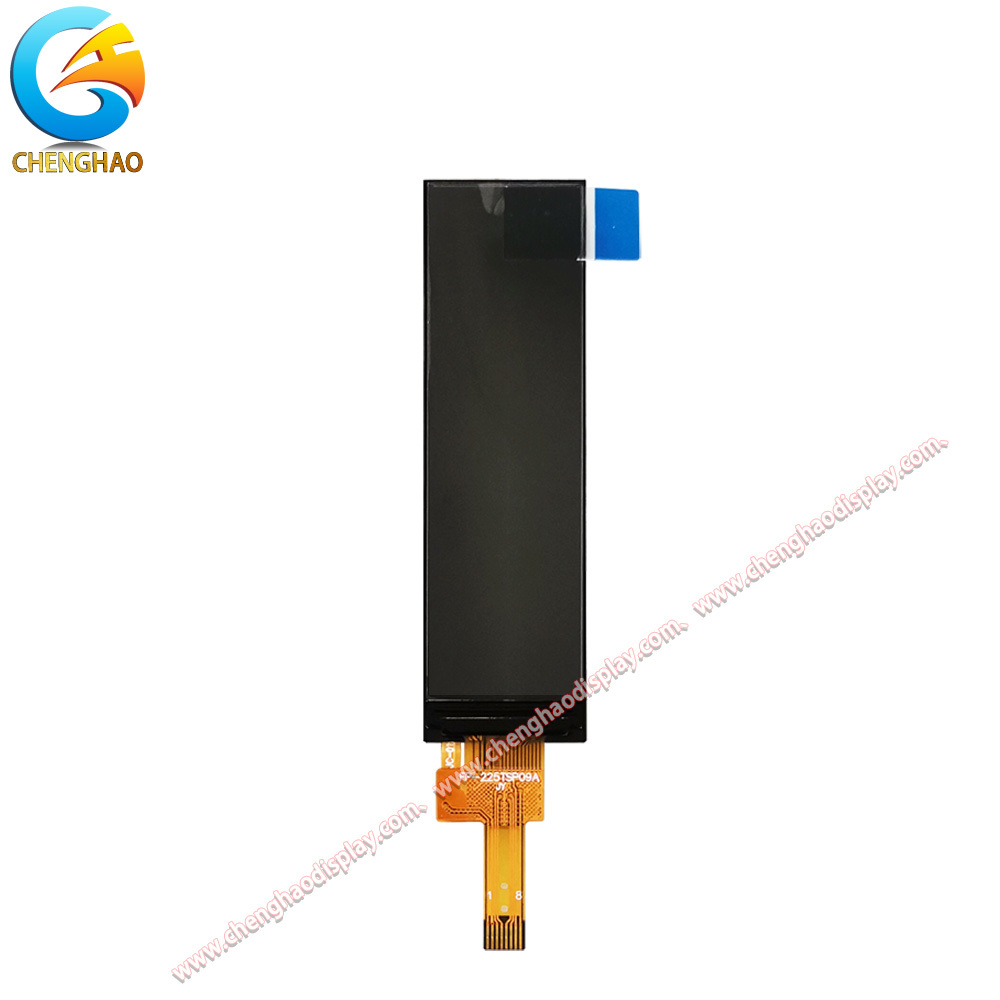

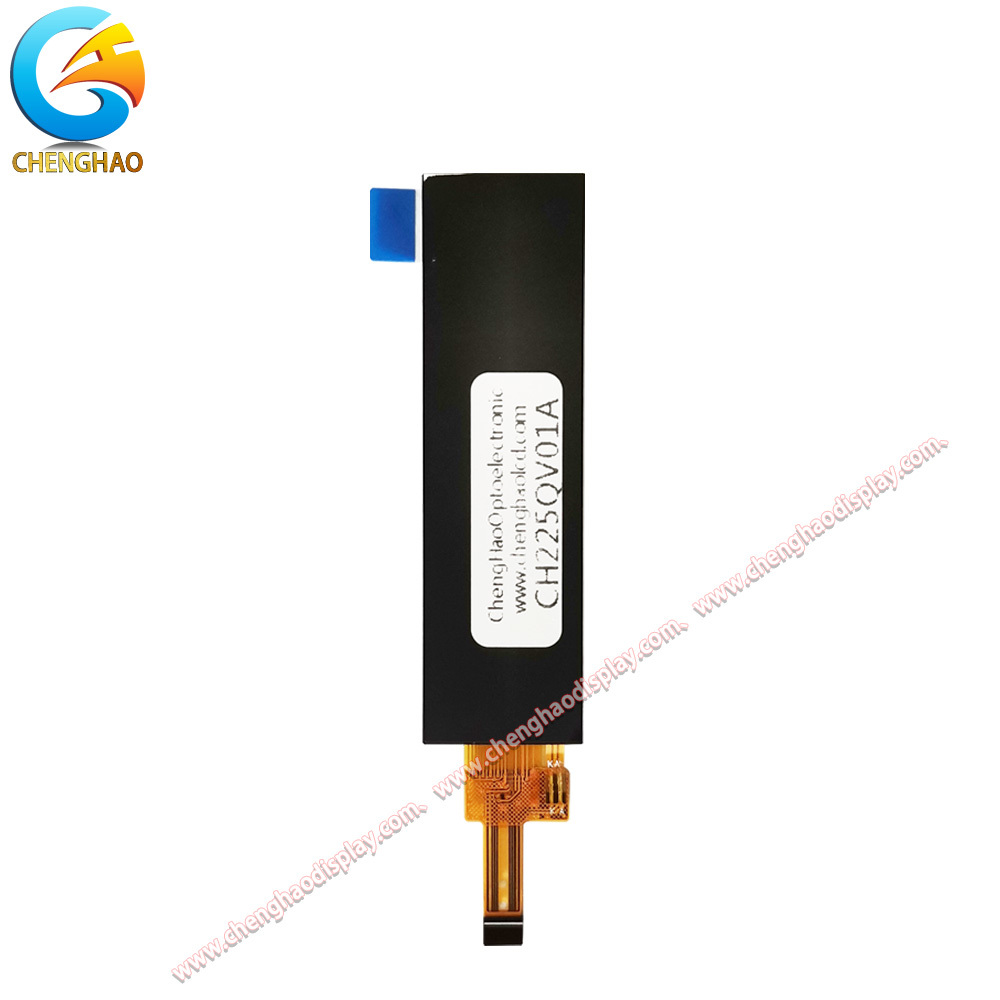

CH225QV01A হল একটি 2.25 ইঞ্চি এ-সিআই টিএফটি এলসিডি মডিউল 76x284 পিক্সেলের QVGA রেজোলিউশনের সাথে, কমপ্যাক্ট পরিধানযোগ্য এবং পোর্টেবল ইলেকট্রনিক ডিভাইসের জন্য ডিজাইন করা হয়েছে। সাধারণ উজ্জ্বলতা 500 সিডি / এম 2 হয়,বহিরঙ্গন অ্যাপ্লিকেশনের জন্য সূর্যের আলো পাঠযোগ্যতা প্রদান.
মডিউলটি একটি 4-ড্রাইভারের এসপিআই সিরিয়াল ইন্টারফেসের সাথে *** ড্রাইভার আইসি ব্যবহার করে, কম পিন গণনায় বেশিরভাগ মাইক্রোকন্ট্রোলারের সাথে সামঞ্জস্যপূর্ণ। অপারেটিং তাপমাত্রা পরিসীমা -20 °C থেকে +70 °C,সংরক্ষণের পরিসীমা -30°C থেকে +80°Cমডিউলটি RoHS-এর সাথে সামঞ্জস্যপূর্ণ এবং 17.90 x 62.50 মিমি পরিমাপ করে।
2. বৈশিষ্ট্য
·2৭৬*২৮৪ রেজল্যুশন সহ ২৫ ইঞ্চি ডায়াগনাল এ-সি টিএফটি অ্যাক্টিভ ম্যাট্রিক্স ডিসপ্লে
·সূর্যের আলোতে চমৎকার পাঠযোগ্যতার জন্য 500 সিডি/এম 2 (সাধারণত) এর উচ্চ উজ্জ্বলতা
·এমসিইউগুলির সাথে সহজ এবং দ্রুত যোগাযোগের জন্য এসপিআই 4-ওয়্যার সিরিয়াল ইন্টারফেস
·12 ঘন্টা পোর্ট্রেট-ভিত্তিক অ্যাপ্লিকেশনগুলির জন্য সর্বোত্তম দেখার দিক
·বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমাঃ -20°C থেকে +70°C
·ব্যাটারি চালিত ডিভাইসের জন্য উপযুক্ত কম শক্তির LED ব্যাকলাইট ডিজাইন
·পোর্টেবল ডিভাইস ইন্টিগ্রেশনের জন্য পাতলা প্রোফাইল এবং হালকা ওজন নির্মাণ
·স্পষ্ট চিত্র মানের জন্য ট্রান্সমিসিভ / স্বাভাবিকভাবে হোয়াইট পোলারাইজার মোড
·RoHS মেনে চলুন, পরিবেশ সুরক্ষা প্রয়োজনীয়তা পূরণ
3. প্রযুক্তিগত পরামিতি
| প্যারামিটার |
স্পেসিফিকেশন |
| আকার |
2.২৫ ইঞ্চি |
| রেজোলিউশন |
76x284 |
| সক্রিয় এলাকা |
14.80 x 55.29 মিমি |
| মডিউলের আকার |
17.90 x 62.50 মিমি |
| উজ্জ্বলতা |
৫০০ সিডি/এম২ (সাধারণত) |
| দিকনির্দেশনা |
80/80/80/80 |
| অপারেটিং তাপমাত্রা |
-২০ ~ +৭০°সি |
| সংরক্ষণ তাপমাত্রা |
-30 ~ +80°C |
4. কাস্টমাইজেশন
FPC কাস্টমাইজেশন, টাচ প্যানেল ইন্টিগ্রেশন (RTP/CTP), কভার লেন্স উপলব্ধ।
5. সমর্থন
সম্পূর্ণ ডেটা শীট, প্রারম্ভিকীকরণ কোড, নমুনা সমর্থন, প্রযুক্তিগত সহায়তা প্রদান করা হয়েছে।
6প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: CH225QV01A ডিসপ্লেটির রেজোলিউশন কত?
উত্তরঃ CH225QV01A এর QVGA রেজোলিউশন 76*284 পিক্সেল, টেক্সট, আইকন এবং মৌলিক গ্রাফিক্সের জন্য উপযুক্ত ধারালো চিত্রের গুণমান প্রদান করে।
প্রশ্ন: এই মডিউল কোন ইন্টারফেস ব্যবহার করে?
উত্তরঃ এটি একটি 4-ডায়ার এসপিআই সিরিয়াল ইন্টারফেস ব্যবহার করে, যা কেবলমাত্র 4 টি নিয়ন্ত্রণ লাইন (সিএস, এসসিএল, এসডিএ, আরএস) ব্যবহার করে বেশিরভাগ মাইক্রোকন্ট্রোলারের সাথে সংযোগ স্থাপন করা সহজ করে তোলে।
প্রশ্ন: এই ডিসপ্লে কি বাইরের ব্যবহারের জন্য উপযুক্ত?
উত্তরঃ হ্যাঁ, 500 সিডি/এম 2 এর একটি সাধারণ উজ্জ্বলতার সাথে, ডিসপ্লেটি সূর্যের আলোতে ভাল পাঠযোগ্যতা প্রদান করে, এটি বহিরঙ্গন অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।
প্রশ্ন: অপারেটিং তাপমাত্রার পরিসীমা কত?
উত্তরঃ অপারেটিং তাপমাত্রা পরিসীমা -২০°C থেকে +৭০°C, এবং স্টোরেজ পরিসীমা -৩০°C থেকে +৮০°C, যা বিভিন্ন পরিবেশে নির্ভরযোগ্য পারফরম্যান্স নিশ্চিত করে।
প্রশ্নঃ এফপিসি সংযোগকারীটি কাস্টমাইজ করা যায়?
উত্তরঃ হ্যাঁ, চেংহাও আপনার পিসিবি ডিজাইনের সাথে মেলে দৈর্ঘ্য, পিন বরাদ্দ এবং সংযোগকারী প্রকার সহ এফপিসির জন্য কাস্টমাইজেশন বিকল্প সরবরাহ করে।
প্রশ্ন: এই ডিসপ্লেতে টাচ প্যানেল যুক্ত করা যাবে কি?
উত্তরঃ হ্যাঁ, আমরা প্রয়োজন অনুসারে একটি ক্যাপাসিটিভ টাচ প্যানেল (সিটিপি) বা প্রতিরোধমূলক টাচ প্যানেল (আরটিপি) বা সুরক্ষার জন্য একটি কভার লেন্স সংহত করতে পারি।
