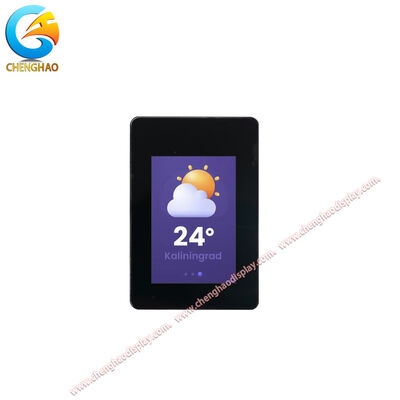

1.14 ইঞ্চি আইপিএস টিএফটি এলসিডি মডিউল এসপিআই ইন্টারফেস শিল্প প্রয়োগের জন্য প্রশস্ত তাপমাত্রা

পণ্যের বর্ণনা

CH114QV01A-L-PA হল একটি কমপ্যাক্ট 1.14 ইঞ্চি আইপিএস টিএফটি এলসিডি মডিউল যা শিল্প এবং এমবেডেড অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যা স্থান-সংকুচিত পরিবেশে নির্ভরযোগ্য প্রদর্শন কর্মক্ষমতা প্রয়োজন।এই ছোট ফর্ম ফ্যাক্টর ডিসপ্লে 135 × RGB × 240 বিন্দু একটি রেজোলিউশন বৈশিষ্ট্য, ব্যবহারকারী ইন্টারফেস, অবস্থা সূচক এবং ডেটা ভিজ্যুয়ালাইজেশন প্যানেলের জন্য উপযুক্ত পরিষ্কার এবং ধারালো ভিজ্যুয়াল সরবরাহ করে।

উন্নত আইপিএস (ইন-প্লেন সুইচিং) প্রযুক্তির সাথে নির্মিত, এই টিএফটি এলসিডি মডিউলটি 80/80/80/80 ডিগ্রি একটি ব্যতিক্রমী পূর্ণ দেখার কোণ সরবরাহ করে,প্রায় যেকোনো দিক থেকে রঙের পুনরুত্পাদন এবং চিত্রের গুণমান নিশ্চিত করাসাধারণভাবে কালো অবস্থায় ট্রান্সমিসিভ ডিসপ্লে মোড চমৎকার বৈসাদৃশ্য অনুপাত প্রদান করে, যা এটি অভ্যন্তরীণ এবং নিয়ন্ত্রিত আলো উভয় পরিবেশের জন্য আদর্শ করে তোলে।

মডিউলটি এসপিআই (সেরিয়াল পেরিফেরাল ইন্টারফেস) যোগাযোগ প্রোটোকল ব্যবহার করে, যা প্রয়োজনীয় সংযোগ পিনের সংখ্যাকে উল্লেখযোগ্যভাবে FPC এ মাত্র 8 পিনে হ্রাস করে।এই সরলীকৃত ইন্টারফেস আর্কিটেকচার CH114QV01A-L-PA কে মাইক্রোকন্ট্রোলার এবং এমবেডেড সিস্টেমের সাথে সংহতকরণের জন্য বিশেষভাবে উপযুক্ত করে তোলে যেখানে GPIO সংস্থানগুলি সীমিত.

350 সিডি / এম 2 এর একটি সাধারণ উজ্জ্বলতার সাথে, এই ডিসপ্লেটি শক্তি দক্ষতা বজায় রেখে বেশিরভাগ অভ্যন্তরীণ অ্যাপ্লিকেশনগুলির জন্য পর্যাপ্ত উজ্জ্বলতা সরবরাহ করে।মডিউলটি -২০ ডিগ্রি সেলসিয়াস থেকে +৭০ ডিগ্রি সেলসিয়াস পর্যন্ত বিস্তৃত তাপমাত্রা পরিসরে নির্ভরযোগ্যভাবে কাজ করার জন্য ডিজাইন করা হয়েছে, যা -30 ডিগ্রি সেলসিয়াস থেকে +80 ডিগ্রি সেলসিয়াস পর্যন্ত স্টোরেজ ক্ষমতা প্রদান করে, যা চাহিদাপূর্ণ শিল্প পরিবেশে নির্ভরযোগ্য পারফরম্যান্স নিশ্চিত করে।

এই মডিউলের একটি স্বতন্ত্র বৈশিষ্ট্য হল 1.8 মিমি বেধের ইন্টিগ্রেটেড গ্লাস লেন্স সুরক্ষা কভার,স্পর্শ কার্যকারিতা ছাড়াই অন্তর্নিহিত টিএফটি প্যানেলের জন্য উন্নত যান্ত্রিক সুরক্ষা প্রদান করেএই শক্ত কাঠামো ডিসপ্লেটিকে এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে যেখানে শারীরিক স্থায়িত্ব অপরিহার্য তবে ক্যাপাসিটিভ টাচ ইন্টারঅ্যাকশন প্রয়োজন হয় না।

সক্রিয় এলাকা 14.86×24.91 মিমি পরিমাপ করে এবং 27.80×31.00 মিমি মোট TFT রূপরেখা মাত্রা রয়েছে।পোর্টেবল এবং হ্যান্ডহেল্ড ডিভাইসের জন্য প্রদর্শন রিয়েল এস্টেট এবং কমপ্যাক্ট পদচিহ্নের মধ্যে সর্বোত্তম ভারসাম্য প্রদান করে.

পণ্যের বৈশিষ্ট্য

স্পেস-সীমিত অ্যাপ্লিকেশনের জন্য কমপ্যাক্ট আকার1.14 ইঞ্চি ফর্ম ফ্যাক্টর এই আইপিএস টিএফটি এলসিডি মডিউলকে হ্যান্ডহেল্ড ডিভাইস, পোর্টেবল যন্ত্রপাতি এবং এমবেডেড সিস্টেমগুলির জন্য একটি দুর্দান্ত পছন্দ করে যেখানে বোর্ডের স্থান এবং কেস ভলিউম একটি প্রিমিয়াম।ছোট পদচিহ্ন ডিজাইনারদের পণ্যের মাত্রা উল্লেখযোগ্যভাবে বৃদ্ধি ছাড়া একটি কার্যকরী প্রদর্শন একীভূত করতে পারবেন.

আইপিএস প্রযুক্তি উচ্চতর দেখার অভিজ্ঞতার জন্যপ্রচলিত টিএন প্যানেলের বিপরীতে, এই মডিউলে ব্যবহৃত আইপিএস প্রযুক্তি সমস্ত ভিউ কোণে ধারাবাহিক রঙের নির্ভুলতা এবং উজ্জ্বলতা সরবরাহ করে।ব্যবহারকারীরা রঙের পরিবর্তন বা বৈসাদৃশ্য হ্রাসের অভিজ্ঞতা ছাড়াই যে কোনও দিক থেকে প্রদর্শনটি দেখতে পারেন, যা বিশেষ করে সহযোগিতামূলক পরিবেশের জন্য মূল্যবান যেখানে একাধিক ব্যবহারকারী একই স্ক্রিন দেখতে পারেন।

সরলীকৃত সংহতকরণের জন্য এসপিআই ইন্টারফেসএসপিআই যোগাযোগ প্রোটোকল ইন্টারফেসের জটিলতাকে মাত্র ৮টি পিনে হ্রাস করে, এই মডিউলটিকে এআরএম কর্টেক্স-এম সিরিজ, ইএসপি৩২,এবং অন্যান্য জনপ্রিয় এমবেডেড প্ল্যাটফর্মসরলীকৃত পিন গণনা FPC রাউটিং জটিলতা হ্রাস করে এবং সামগ্রিক সিস্টেম নির্ভরযোগ্যতা উন্নত করে।

বিস্তৃত তাপমাত্রা অপারেটিং পরিসীমা-২০ ডিগ্রি সেলসিয়াস থেকে +৭০ ডিগ্রি সেলসিয়াস পর্যন্ত অপারেশনাল সক্ষমতা সহ, এই ডিসপ্লে মডিউলটি চ্যালেঞ্জিং শিল্প পরিবেশে নির্ভরযোগ্যভাবে কাজ করার জন্য ডিজাইন করা হয়েছে।ঠান্ডা স্টোরেজ থেকে শুরু করে হালকা জলবায়ুতে বহিরঙ্গন কিওস্ক, CH114QV01A-L-PA অতিরিক্ত গরম বা শীতল সিস্টেমের প্রয়োজন ছাড়াই স্থিতিশীল কর্মক্ষমতা বজায় রাখে।

প্রতিরক্ষামূলক গ্লাস লেন্স নির্মাণইন্টিগ্রেটেড 1.8 মিমি পুরু গ্লাস লেন্স কভার স্ক্র্যাচ, প্রভাব এবং পরিবেশগত দূষণকারীদের বিরুদ্ধে শক্তিশালী যান্ত্রিক সুরক্ষা সরবরাহ করে।এই বৈশিষ্ট্যটি এমন অ্যাপ্লিকেশনগুলিতে মডিউলের পরিষেবা জীবন বাড়ায় যেখানে প্রদর্শনটি শারীরিক যোগাযোগ বা কঠোর অপারেটিং অবস্থার সংস্পর্শে আসতে পারে.

এনার্জি-সঞ্চয়ী অপারেশন৩৫০ সিডি/এম২ উজ্জ্বলতা স্তর দৃশ্যমানতা এবং শক্তি খরচ মধ্যে একটি সর্বোত্তম ভারসাম্য খুঁজে বের করে।এই দক্ষতা মডিউলটি ব্যাটারি চালিত ডিভাইসগুলির জন্য উপযুক্ত করে তোলে যেখানে ডিসপ্লে পাওয়ার বাজেটকে অপারেশনাল রানটাইমকে সর্বাধিক করতে সাবধানে পরিচালনা করতে হবে.

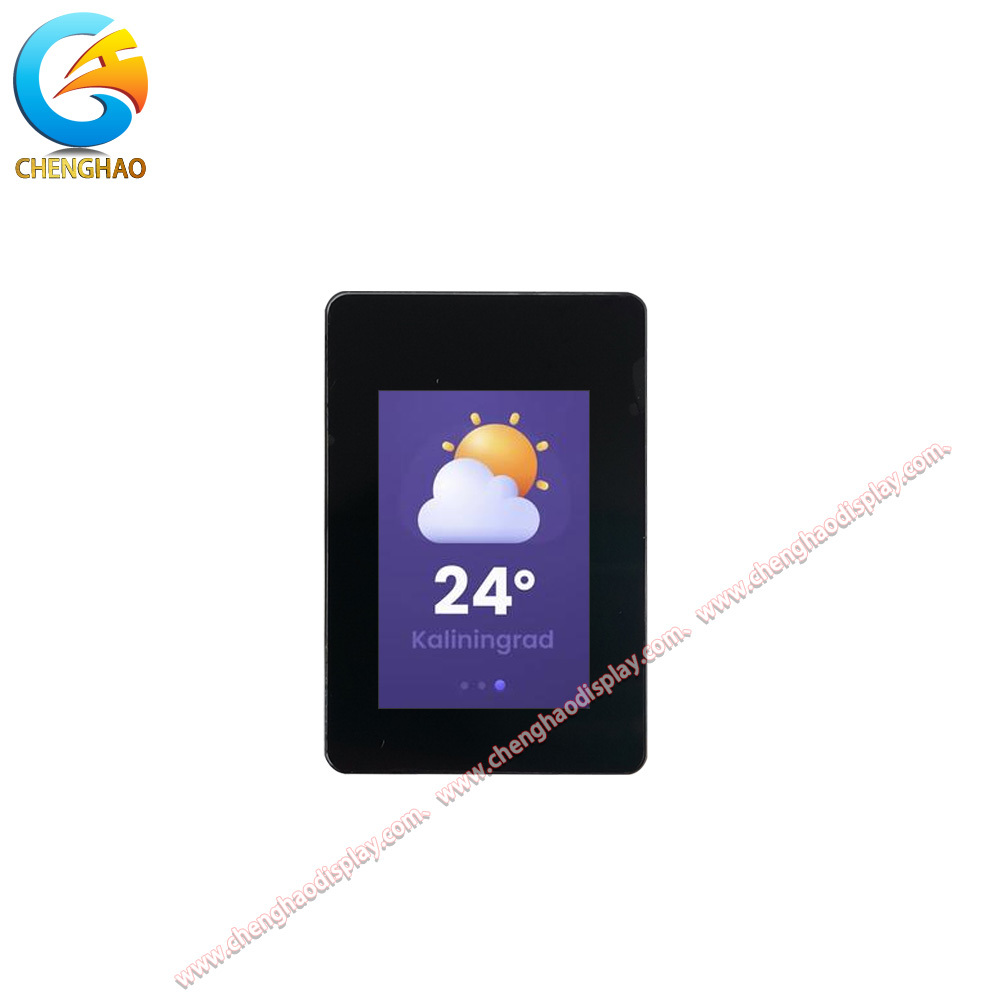

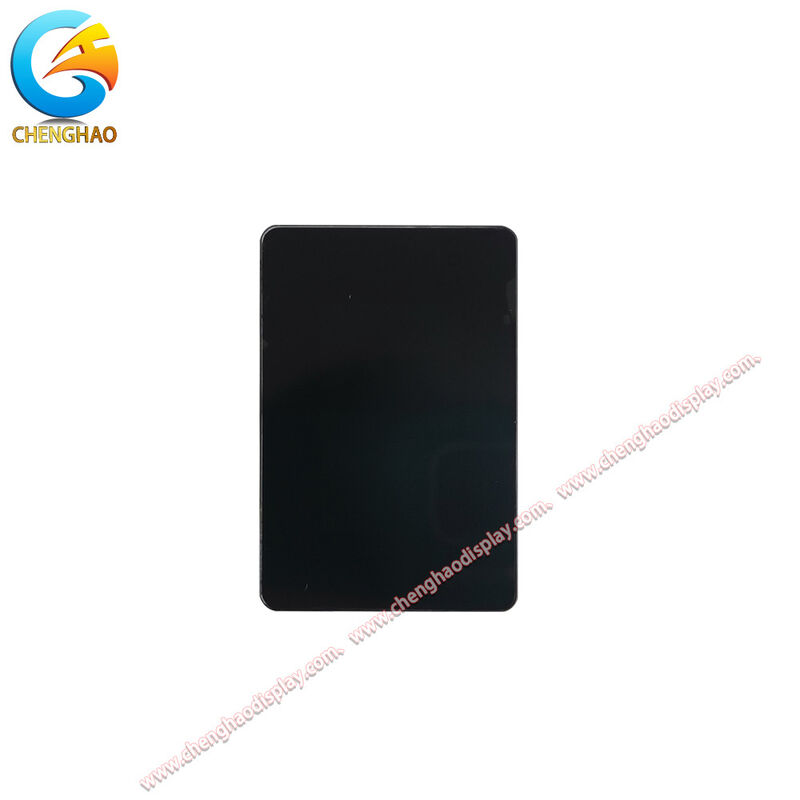

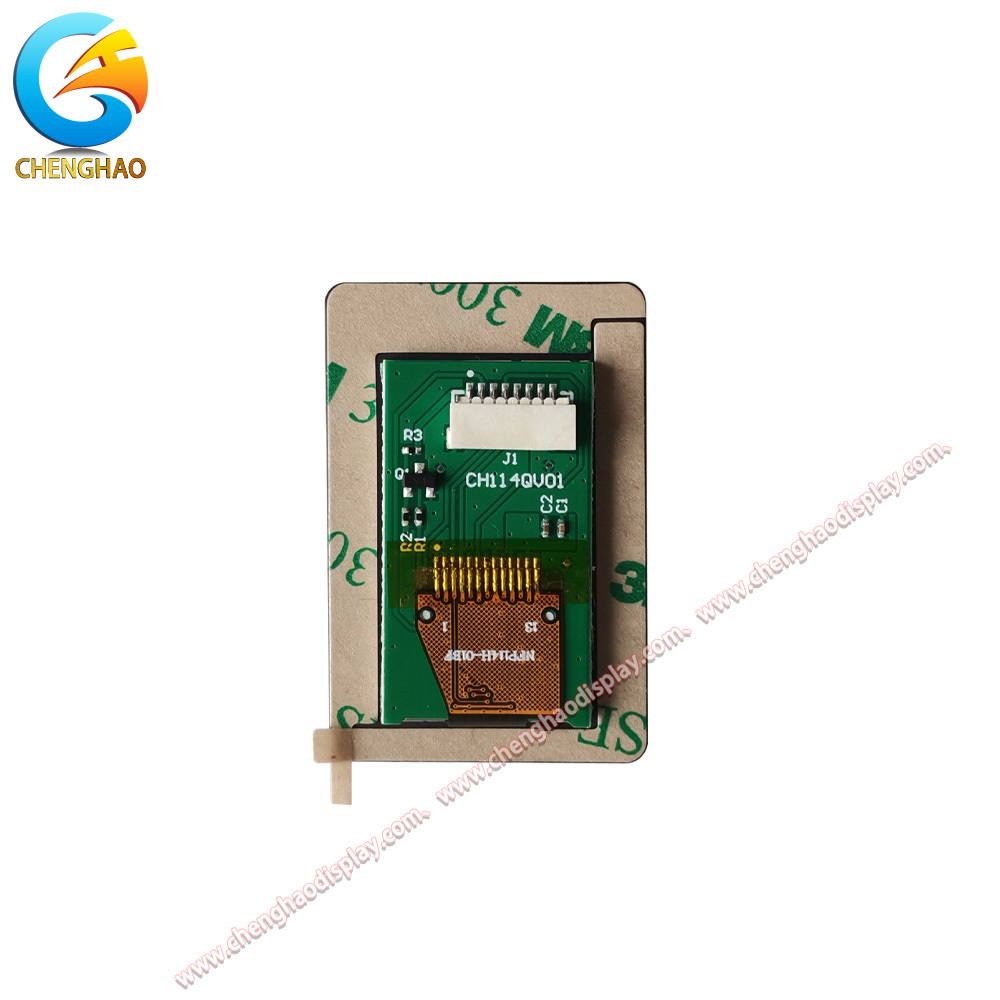

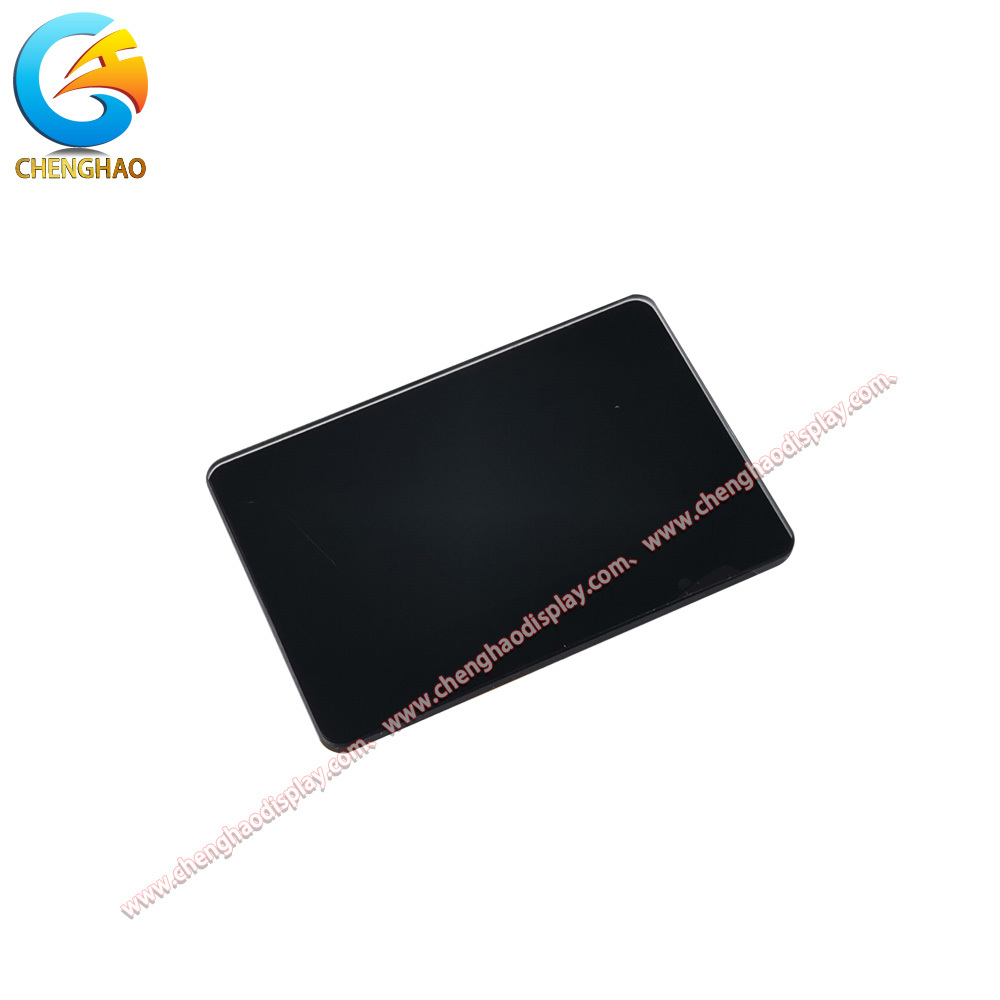

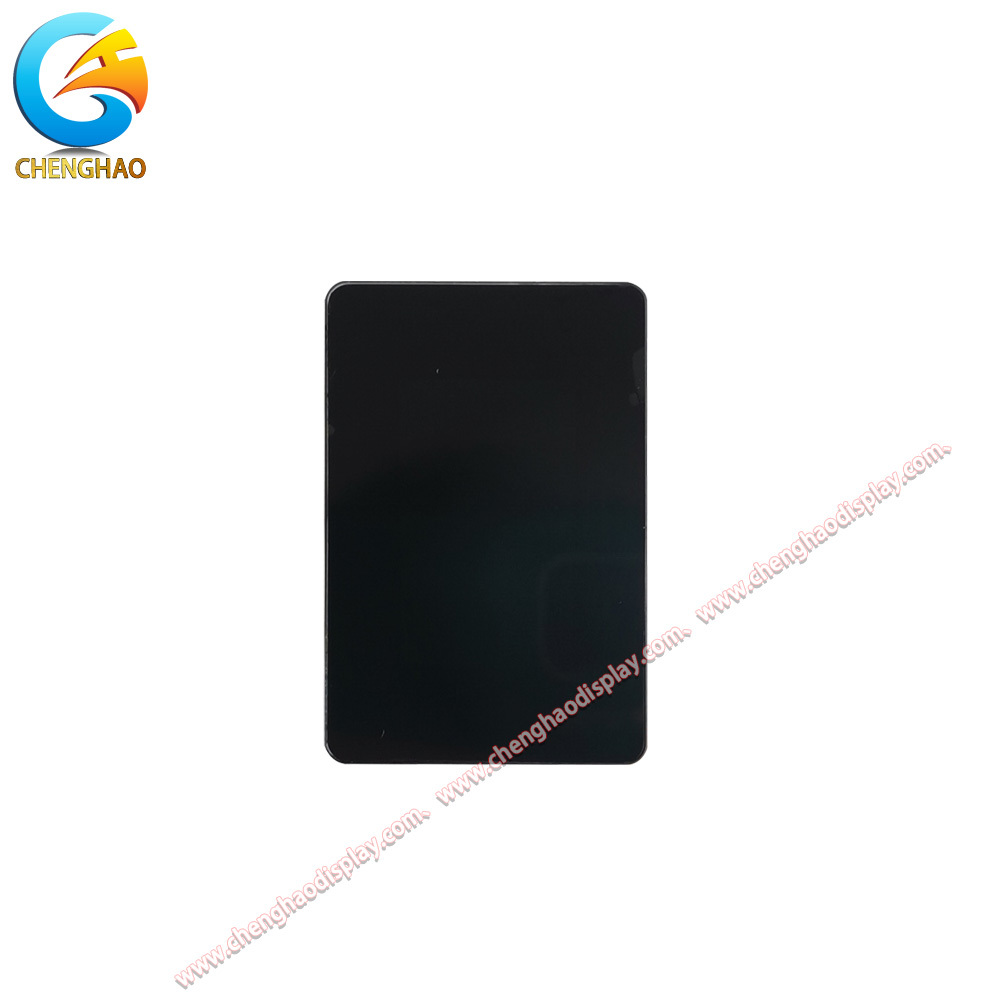

প্রোডাক্ট ডায়াগ্রাম

বিশদ বিবরণ

কাস্টমাইজড ভূমিকা

চেংহাও টিএফটি এলসিডি মডিউল, একক এলসিডি ডিসপ্লে, রঙিন ওএলইডি মডিউল এবং একক ওএলইডি মডিউলগুলির জন্য বিস্তৃত কাস্টমাইজেশন পরিষেবা সরবরাহ করে। CH114QV01A-L-PA এবং অনুরূপ ছোট আকারের আইপিএস টিএফটি ডিসপ্লেগুলির জন্য,আমরা বিভিন্ন অ্যাপ্লিকেশন প্রয়োজনীয়তা পূরণের জন্য নমনীয় কাস্টমাইজেশন বিকল্প প্রদান।

এফপিসি কাস্টমাইজেশনআমরা আপনার পিসিবি লেআউট অনুযায়ী FPC আকৃতি, দৈর্ঘ্য, এবং পিন কনফিগারেশন কাস্টমাইজ করতে পারেন. আপনি নির্দিষ্ট সংযোগকারী দিকনির্দেশ প্রয়োজন কিনা, নমনীয় রুটিং জন্য বর্ধিত FPC দৈর্ঘ্য,অথবা সংশোধিত পিন বরাদ্দ, আমাদের ইঞ্জিনিয়ারিং টিম আপনার পণ্যের জন্য সর্বোত্তম FPC সমাধান ডিজাইন করতে পারে।

ইন্টারফেস অপশনযদিও এই মডিউলে এসপিআই ইন্টারফেস রয়েছে, চেংহাও এমসিইউ, আরজিবি, এমআইপিআই, এলভিডিএস, ইডিপি এবং এইচডিএমআই সহ বিস্তৃত ইন্টারফেস ধরণের সমর্থন করে।উচ্চতর ব্যান্ডউইথ বা ভিন্ন প্রোটোকল সামঞ্জস্যের প্রয়োজন অ্যাপ্লিকেশনের জন্য, আমরা আমাদের পণ্য পোর্টফোলিও থেকে বিকল্প ইন্টারফেস সমাধান সুপারিশ করতে পারেন।

উজ্জ্বলতা কাস্টমাইজেশনস্ট্যান্ডার্ড 350 সিডি / মি 2 উজ্জ্বলতা বেশিরভাগ অভ্যন্তরীণ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত। বহিরঙ্গন বা উচ্চ পরিবেষ্টিত আলো পরিবেশের জন্য, আমরা সূর্যালোকের পাঠযোগ্যতার জন্য 500 সিডি / মি 2 এর বেশি উচ্চ উজ্জ্বলতার বিকল্পগুলি সরবরাহ করি।বিপরীতভাবে, শক্তি সংবেদনশীল অ্যাপ্লিকেশনগুলির জন্য, ব্যাটারির জীবন বাড়ানোর জন্য কম উজ্জ্বলতার রূপগুলি কনফিগার করা যেতে পারে।

কভার গ্লাস সলিউশনইন্টিগ্রেটেড গ্লাস লেন্সটি বেধ, আকৃতি এবং পৃষ্ঠের চিকিত্সার ক্ষেত্রে কাস্টমাইজ করা যায়। বিকল্পগুলির মধ্যে প্রতিফলন হ্রাসের জন্য অ্যান্টি-গ্লেয়ার (এজি) লেপ, অ্যান্টি-ফিংগারপ্রিন্ট (এএফ) চিকিত্সা,এবং ব্র্যান্ডিং বা কার্যকরী overlays জন্য কাস্টম সিল্ক মুদ্রণ.

টাচ ইন্টিগ্রেশনযদিও এই নির্দিষ্ট মডিউলে টাচ ফাংশন নেই, তবে চেংহাও সামঞ্জস্যপূর্ণ ডিসপ্লে মডিউলগুলির জন্য ক্যাপাসিটিভ টাচ (সিটিপি) এবং রেসিসিভ টাচ (আরটিপি) ইন্টিগ্রেশন বিকল্প উভয়ই সরবরাহ করে।স্পর্শ সমাধান বিভিন্ন ব্যবহারের ক্ষেত্রে উপযুক্ত করা যেতে পারে, প্রাথমিক একক স্পর্শ থেকে উন্নত মাল্টি স্পর্শ সঙ্গে গ্লোভ সমর্থন।

অ্যাপ্লিকেশন কেস

পোর্টেবল পরীক্ষার যন্ত্রপাতিকমপ্যাক্ট ১.১৪ ইঞ্চি ডিসপ্লেটি হ্যান্ডহেল্ড মাল্টিমিটার, পোর্টেবল অ্যাসিলস্কোপ এবং ক্ষেত্র পরিমাপ ডিভাইসের জন্য আদর্শ।আইপিএস পূর্ণ দেখার কোণ বিভিন্ন অবস্থান থেকে রিডিং দৃশ্যমান থাকা নিশ্চিত করে, যখন এসপিআই ইন্টারফেস পরীক্ষার সরঞ্জামগুলিতে সাধারণত ব্যবহৃত এমবেডেড প্রসেসরগুলির সাথে সংহতকরণকে সহজ করে তোলে।

শিল্প নিয়ন্ত্রণ প্যানেলশিল্প অটোমেশন সিস্টেমের ছোট আকারের এইচএমআই প্যানেলগুলি এই মডিউলের বিস্তৃত তাপমাত্রা পরিসীমা এবং শক্তিশালী গ্লাস লেন্স সুরক্ষা থেকে উপকৃত হয়।এবং কন্ট্রোল ক্যাবিনেটে সহজ গ্রাফিকাল ইন্টারফেস, পিএলসি সিস্টেম, এবং বিতরণ I / O মডিউল।

মেডিকেল ডায়গনিস্টিক ডিভাইসপলস অক্সিমিটার, গ্লুকোজ মনিটর এবং হ্যান্ডহেল্ড ডায়াগনস্টিক সরঞ্জামগুলির মতো পোর্টেবল মেডিকেল যন্ত্রপাতিগুলির নির্ভরযোগ্য পারফরম্যান্সের সাথে কমপ্যাক্ট ডিসপ্লে প্রয়োজন।৩৫০ সিডি/মি2 উজ্জ্বলতা ক্লিনিকাল পরিবেশে পরিষ্কার দৃশ্যমানতা নিশ্চিত করে, যখন সুরক্ষা গ্লাস কভার ঘন ঘন হ্যান্ডলিং এবং পরিষ্কারের প্রোটোকল সহ্য করে।

স্মার্ট হোম কন্ট্রোলারপ্রাচীর-মাউন্ট থার্মোস্ট্যাট, স্মার্ট সুইচ এবং আইওটি কন্ট্রোল হাবগুলি তাপমাত্রা রিডিং, স্থিতি আইকন এবং মেনু ইন্টারফেস দেখানোর জন্য এই প্রদর্শনটি ব্যবহার করতে পারে।এসপিআই ইন্টারফেসের কম পিন গণনা এটিকে সংস্থান-সীমিত আইওটি ডিভাইসের জন্য উপযুক্ত করে তোলে, এবং বিস্তৃত তাপমাত্রা সহনশীলতা বিভিন্ন অভ্যন্তরীণ অবস্থার মধ্যে নির্ভরযোগ্য অপারেশন নিশ্চিত করে।

ভোক্তা ইলেকট্রনিক্সপোর্টেবল অডিও প্লেয়ার, পোর্টেবল স্বাস্থ্য পর্যবেক্ষণ ডিভাইস এবং হ্যান্ডহেল্ড গেমিং ডিভাইসগুলি ছোট ফর্ম ফ্যাক্টর এবং শক্তি দক্ষ অপারেশন থেকে উপকৃত হয়।আইপিএস প্রযুক্তি ব্যবহারকারীর ইন্টারফেসের জন্য ধারাবাহিক রঙ পুনরুত্পাদন প্রদান করে, যখন প্রতিরক্ষামূলক গ্লাস দৈনন্দিন ব্যবহারের পরিস্থিতিতে পণ্যের স্থায়িত্ব বাড়ায়।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: এই ডিসপ্লে মডিউলের জন্য এসপিআই ইন্টারফেসের সুবিধা কী?উত্তরঃ এসপিআই (সরিয়াল পেরিফেরাল ইন্টারফেস) এর জন্য কেবলমাত্র 4 টি সিগন্যাল লাইন (এসসিএল, এসডিএ, সিএস, ডিসি) প্লাস পাওয়ার এবং গ্রাউন্ড প্রয়োজন, যা সমান্তরাল ইন্টারফেসের তুলনায় পিনের সংখ্যা উল্লেখযোগ্যভাবে হ্রাস করে।এই মডিউল সীমিত GPIO সম্পদ সঙ্গে মাইক্রোকন্ট্রোলার জন্য আদর্শ তোলে, পিসিবি রুটিংকে সহজ করে তোলে এবং সামগ্রিক সিস্টেম খরচ হ্রাস করে। বাণিজ্য-অফটি কিছুটা ধীরতর রিফ্রেশ রেট, যা স্ট্যাটিক বা ধীরে ধীরে আপডেট করা ইউজার ইন্টারফেসের জন্য গ্রহণযোগ্য।

প্রশ্ন ২ঃ এই মডিউলটি কি বাইরে ব্যবহার করা যায়?A2: 350 cd/m2 এর উজ্জ্বলতার সাথে, এই মডিউলটি আচ্ছাদিত আউটডোর এলাকায় বা অভ্যন্তরীণ আলো সহ অভ্যন্তরীণ পরিবেশে উপযুক্ত। সরাসরি সূর্যালোকের অ্যাপ্লিকেশনগুলির জন্য,আমরা আমাদের উচ্চ উজ্জ্বলতা বৈকল্পিক 500 cd / m2 অতিক্রম সুপারিশবিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা (-20 °C থেকে +70 °C) অতিরিক্ত পরিবেশগত নিয়ন্ত্রণ ছাড়াই মৃদু জলবায়ুতে বহিরঙ্গন প্রয়োগকে সমর্থন করে।

প্রশ্ন ৩ঃ গ্লাস লেন্সের কভারটির উদ্দেশ্য কী?উত্তরঃ ১.৮ মিমি পুরু গ্লাস লেন্সটি তলদেশের টিএফটি প্যানেলের জন্য যান্ত্রিক সুরক্ষা প্রদান করে, এটি স্ক্র্যাচ, প্রভাব এবং ধুলো প্রবেশ থেকে রক্ষা করে।এই মডিউল অ্যাপ্লিকেশন যেখানে প্রদর্শন শারীরিক যোগাযোগ বা কঠোর পরিবেশে প্রকাশ করা যেতে পারে জন্য উপযুক্ত করে তোলে. মনে রাখবেন যে এই কভার গ্লাস স্পর্শ কার্যকারিতা অন্তর্ভুক্ত করে না.

প্রশ্ন ৪ঃ আইপিএস প্রযুক্তি কীভাবে ভিউয়ের অভিজ্ঞতা উন্নত করে?A4: আইপিএস (ইন-প্লেন স্যুইচিং) প্রযুক্তিটি 80/80/80/80 দেখার কোণগুলির সাথে প্রচলিত টিএন প্যানেলগুলির জন্য প্রচলিত রঙের স্থানান্তর এবং বিপরীতে অবনতি দূর করে।ব্যবহারকারীরা যে কোন দিক থেকে ধারাবাহিক রং এবং উজ্জ্বলতা দেখতে পারেন, যা এই ডিসপ্লেটিকে বিভিন্ন দিকনির্দেশে ব্যবহৃত সহযোগিতামূলক পরিবেশ বা হ্যান্ডহেল্ড ডিভাইসের জন্য চমৎকার করে তোলে।

প্রশ্ন 5: এই মডিউলটির জন্য কোন কাস্টমাইজেশন বিকল্পগুলি উপলব্ধ?এ 5: চেংহাও এফপিসি কাস্টমাইজেশন (আকৃতি, দৈর্ঘ্য, পিন কনফিগারেশন), উজ্জ্বলতা বৈকল্পিক (স্ট্যান্ডার্ড থেকে উচ্চ উজ্জ্বলতা), কভার গ্লাস বিকল্পগুলি (এজি লেপ, এএফ চিকিত্সা, কাস্টম সিল্ক মুদ্রণ) সরবরাহ করে,এবং বিকল্প ইন্টারফেস সমাধান. স্পর্শ-সক্ষম অ্যাপ্লিকেশনের জন্য, আমরা আমাদের পণ্য পোর্টফোলিও থেকে সামঞ্জস্যপূর্ণ ক্যাপাসিটিভ বা প্রতিরোধমূলক স্পর্শের রূপগুলি সুপারিশ করতে পারি।

প্রশ্ন 6: নমুনা এবং ভর উত্পাদনের জন্য সাধারণ নেতৃত্বের সময়টি কী?A6: স্ট্যান্ডার্ড নমুনা সাধারণত 7-15 কার্যদিবসের মধ্যে পাওয়া যায়। ভর উত্পাদন আদেশের জন্য, সীসা সময় পরিমাণ এবং কাস্টমাইজেশন প্রয়োজনীয়তার উপর নির্ভর করে, সাধারণত 4-8 সপ্তাহের মধ্যে থাকে।আপনার প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে নির্দিষ্ট লিড সময় অনুমানের জন্য আমাদের বিক্রয় দলের সাথে যোগাযোগ করুন.

প্রশ্ন ৭ঃ ইন্টিগ্রেশনের জন্য প্রযুক্তিগত সহায়তা আছে কি?উত্তরঃ হ্যাঁ, চেংহাও ড্রাইভার কোড উদাহরণ, সূচনা ক্রম, ইন্টিগ্রেশন নির্দেশিকা এবং সরাসরি প্রকৌশল পরামর্শ সহ ব্যাপক প্রযুক্তিগত সহায়তা সরবরাহ করে।আমাদের প্রযুক্তিগত দল ইন্টারফেস কনফিগারেশন সাহায্য করতে পারেন, পাওয়ার ম্যানেজমেন্ট অপ্টিমাইজেশান, এবং আপনার পণ্য উন্নয়ন প্রক্রিয়ার সময় সমস্যা সমাধান.
