2.83 ইঞ্চি এসপিআই টিএফটি এলসিডি মডিউল 240x320 ইন্ডাস্ট্রিয়াল এমবেডেড অ্যাপ্লিকেশনগুলির জন্য ছোট ডিসপ্লে CH280QV39A

পণ্যের বর্ণনা

CH280QV39A একটি উচ্চ-কার্যকারিতা 2.83 ইঞ্চি TFT এলসিডি ডিসপ্লে মডিউল যা শিল্প এবং এমবেডেড অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে। 240x320 পিক্সেল (240আরজিবি320 ডট), এই ছোট আকারের ডিসপ্লেটি মানব-মেশিন ইন্টারফেস (এইচএমআই) সমাধানগুলির বিস্তৃত পরিসরের জন্য উপযুক্ত স্পষ্ট এবং প্রাণবন্ত ভিজ্যুয়াল সরবরাহ করে।

একটি এসপিআই ইন্টারফেসের সাথে ডিজাইন করা, CH280QV39A নির্ভরযোগ্য এবং দক্ষ ডেটা ট্রান্সমিশন সরবরাহ করে, যা বিভিন্ন মাইক্রোকন্ট্রোলার প্ল্যাটফর্মের সাথে সংহত করা সহজ করে তোলে।ডিসপ্লে মডিউল 300 সিডি/মি2 (সাধারণ) এর উজ্জ্বলতার সাথে কাজ করে, সাধারণ অভ্যন্তরীণ আলোর অবস্থার অধীনে পরিষ্কার দৃশ্যমানতা নিশ্চিত করে। 12: 00 দেখার দিকটি সর্বোত্তম দেখার কোণ থেকে ধারাবাহিক চিত্রের গুণমান সরবরাহ করে।

এই টিএফটি মডিউলটি -২০ থেকে +৭০ ডিগ্রি সেলসিয়াস পর্যন্ত বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা এবং -৩০ থেকে +৮০ ডিগ্রি সেলসিয়াস পর্যন্ত স্টোরেজ তাপমাত্রা পরিসীমা সমর্থন করে, যা এটিকে চাহিদাপূর্ণ শিল্প পরিবেশের জন্য উপযুক্ত করে তোলে।মডিউলটি নমনীয় এবং কম্প্যাক্ট ইনস্টলেশনের জন্য একটি 18-পিন FPC সংযোগকারী সহ আসে. কোন টাচ ফাংশন অন্তর্ভুক্ত করা হয় না, প্রয়োজন হলে কাস্টম টাচ ইন্টিগ্রেশন অনুমতি দেয়.

অতিরিক্ত বৈশিষ্ট্যগুলির মধ্যে টিএফটি ডিসপ্লে মোড প্রযুক্তি অন্তর্ভুক্ত রয়েছে যা প্রাণবন্ত রঙের পুনরুত্পাদন এবং ধারালো চিত্রের গুণমান নিশ্চিত করে। মডিউলটি 3.0-3 এর সাধারণ ফরওয়ার্ড ভোল্টেজের সাথে এলইডি ব্যাকলাইট প্রযুক্তি ব্যবহার করে।2V এবং 80mA এর সামনের স্রোত, একটি ধারাবাহিক এবং শক্তি-কার্যকর আলো প্রদান করে।

CH280QV39A হ্যান্ডহেল্ড যন্ত্রপাতি, এমবেডেড কন্ট্রোল প্যানেল, স্মার্ট হোম ডিভাইস,এবং বিভিন্ন আইওটি অ্যাপ্লিকেশন যেখানে স্থান একটি প্রিমিয়াম কিন্তু প্রদর্শন মান আপোস করা যাবে নাএই কম্প্যাক্ট টিএফটি এলসিডি মডিউলটি প্রায় ২.৮৩ ইঞ্চি ডায়াগনালভাবে পরিমাপ করে যার আনুমানিক সক্রিয় এলাকা ৪৩.২x৫৭.৬ মিমি।স্ক্রিন রিয়েল এস্টেট এবং সামগ্রিক মডিউল পদচিহ্নের মধ্যে একটি চমৎকার ভারসাম্য প্রদান করে. এসপিআই ইন্টারফেস পিসিবি বিন্যাসকে সহজ করে তোলে এবং পিন গণনার প্রয়োজনীয়তা হ্রাস করে, হোস্ট কন্ট্রোলারগুলির সাথে সহজ সংযোগের অনুমতি দেয়।

নির্ভরযোগ্যতা মাথায় রেখে ডিজাইন করা, CH280QV39A একটি শক্ত কাঠামোর বৈশিষ্ট্যযুক্ত যা শিল্প সেটিংসে অবিচ্ছিন্ন অপারেশনের চাহিদা পূরণ করে।প্রদর্শন সম্পূর্ণ 240x320 আরজিবি রঙের ব্যাপ্তি সমর্থন করে, ব্যবহারকারীর ইন্টারফেস, ডেটা প্রদর্শন এবং স্থিতি সূচকগুলির জন্য সমৃদ্ধ এবং বিস্তারিত ভিজ্যুয়াল সামগ্রী সরবরাহ করে।

পণ্যের বৈশিষ্ট্য

1কমপ্যাক্ট ২.৮৩ ইঞ্চি ডিজাইন

CH280QV39A এর একটি কম্প্যাক্ট ২.৮৩ ইঞ্চি ব্যাসার্ধযুক্ত স্ক্রিনের আকার রয়েছে, যা এটিকে স্থান-সংকুচিত অ্যাপ্লিকেশনের জন্য একটি চমৎকার পছন্দ করে তোলে।এটি অতিরিক্ত ঘরের স্থান দখল না করে পরিষ্কার এবং বিস্তারিত ভিজ্যুয়াল সরবরাহ করেএই কমপ্যাক্ট ফর্ম ফ্যাক্টরটি বিশেষ করে হ্যান্ডহেল্ড মেডিকেল মনিটর, পোর্টেবল শিল্প মিটার এবং পরিধানযোগ্য নিয়ন্ত্রণ টার্মিনালগুলির জন্য উপযুক্ত।

2. সহজ ইন্টিগ্রেশন জন্য SPI ইন্টারফেস

একটি স্ট্যান্ডার্ড এসপিআই ইন্টারফেস এবং 18-পিনের এফপিসি সংযোগকারী দিয়ে সজ্জিত, এই ডিসপ্লে মডিউল পিসিবি বিন্যাসকে সহজ করে তোলে এবং তারের জটিলতা হ্রাস করে।সমান্তরাল ইন্টারফেসের তুলনায় এসপিআই যোগাযোগ প্রোটোকলের জন্য কম আই/ও পিন প্রয়োজন, যা বিভিন্ন ধরণের মাইক্রোকন্ট্রোলার এবং এমবেডেড প্রসেসরগুলির সাথে নির্বিঘ্নে সংহত করার অনুমতি দেয়।এই বৈশিষ্ট্যটি নতুন পণ্য ডিজাইনের মধ্যে প্রদর্শন সংহত ইঞ্জিনিয়ারদের জন্য উন্নয়ন সময় উল্লেখযোগ্যভাবে কমাতে.

3. বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা

-২০ থেকে +৭০ ডিগ্রি সেলসিয়াস পর্যন্ত অপারেটিং তাপমাত্রা পরিসীমা এবং -৩০ থেকে +৮০ ডিগ্রি সেলসিয়াস পর্যন্ত স্টোরেজ পরিসীমা সহ, CH280QV39A চ্যালেঞ্জিং পরিবেশে নির্ভরযোগ্যতার জন্য ডিজাইন করা হয়েছে।বাইরের শিল্প সরঞ্জামগুলিতে ব্যবহার করা যায় কিনা, কারখানার অটোমেশন প্যানেল, বা অটোমোটিভ সহায়ক প্রদর্শন, এই মডিউল চরম তাপমাত্রা অবস্থার মধ্যে ধ্রুবক কর্মক্ষমতা বজায় রাখে।

4. উচ্চ উজ্জ্বলতা অভ্যন্তরীণ স্বচ্ছতা জন্য

৩০০ সিডি/এম২ এর সাধারণ উজ্জ্বলতা মেডিকেল ডায়াগনস্টিক সরঞ্জাম, স্মার্ট হোম কন্ট্রোল প্যানেল এবং ল্যাবরেটরি যন্ত্রপাতিগুলির মতো অভ্যন্তরীণ অ্যাপ্লিকেশনের জন্য চমৎকার পাঠযোগ্যতা নিশ্চিত করে।এলইডি ব্যাকলাইট সিস্টেমটি 3 এর একটি সাধারণ সামনের ভোল্টেজের সাথে দক্ষ আলোকসজ্জা সরবরাহ করে.0-3.2V, পরিষ্কার এবং প্রাণবন্ত প্রদর্শন আউটপুট বজায় রেখে শক্তি খরচ অপ্টিমাইজ।

5. নির্দিষ্ট প্রয়োজনীয়তার জন্য কাস্টমাইজযোগ্য

সমস্ত চেংহাও ডিসপ্লে মডিউলের মতো, CH280QV39A FPC সংযোগকারী নকশা, তারের দৈর্ঘ্য,এবং ব্যাকলাইটের উজ্জ্বলতা নির্দিষ্ট অ্যাপ্লিকেশন প্রয়োজনীয়তা পূরণের জন্য সামঞ্জস্য করাএই নমনীয়তা OEM-গুলিকে তাদের অনন্য পণ্য ডিজাইনের জন্য গুণমান বা কর্মক্ষমতা নিয়ে আপস না করে প্রদর্শনটি অনুকূল করতে দেয়।

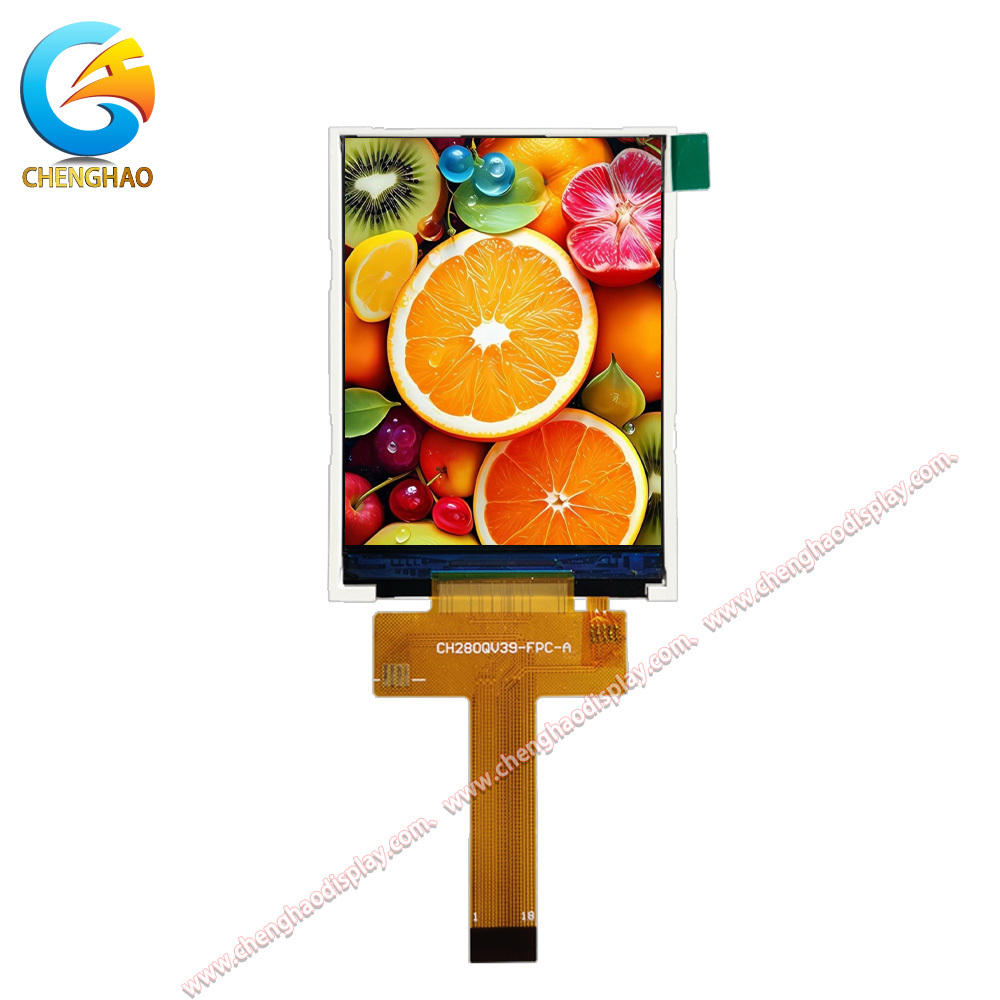

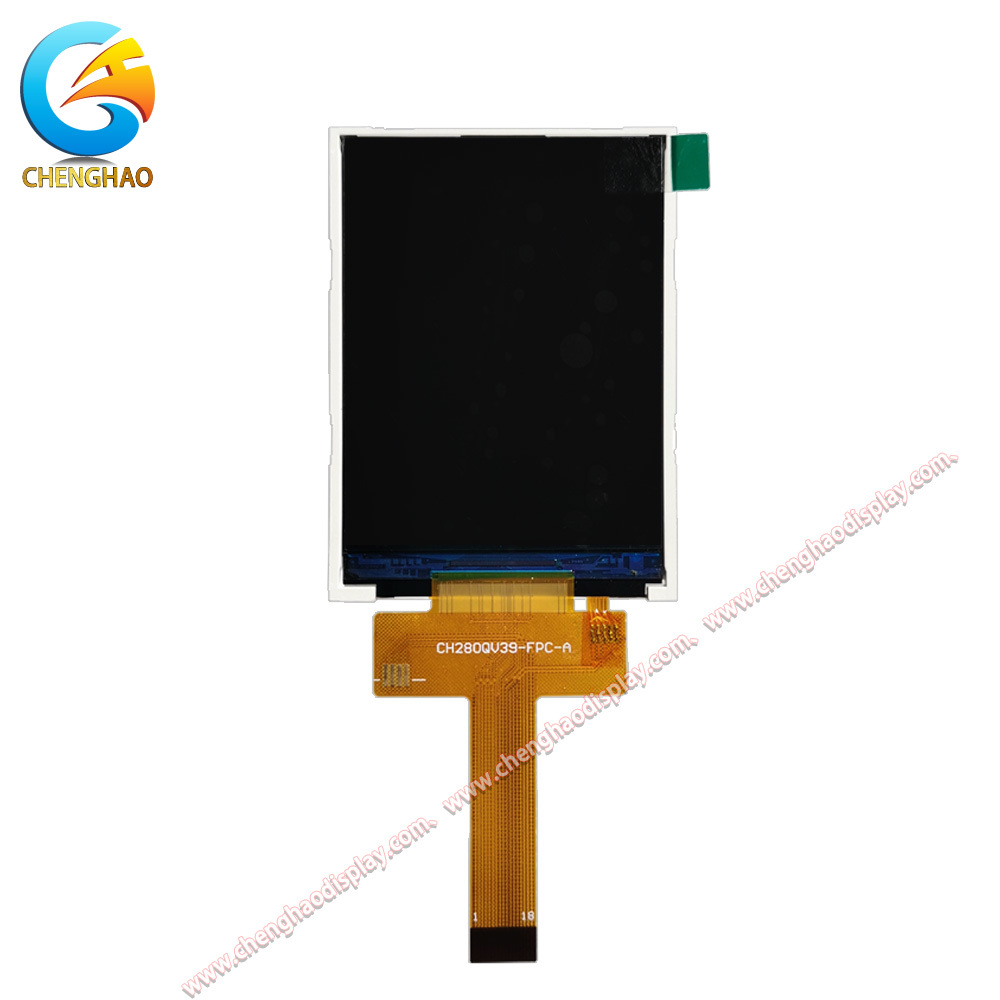

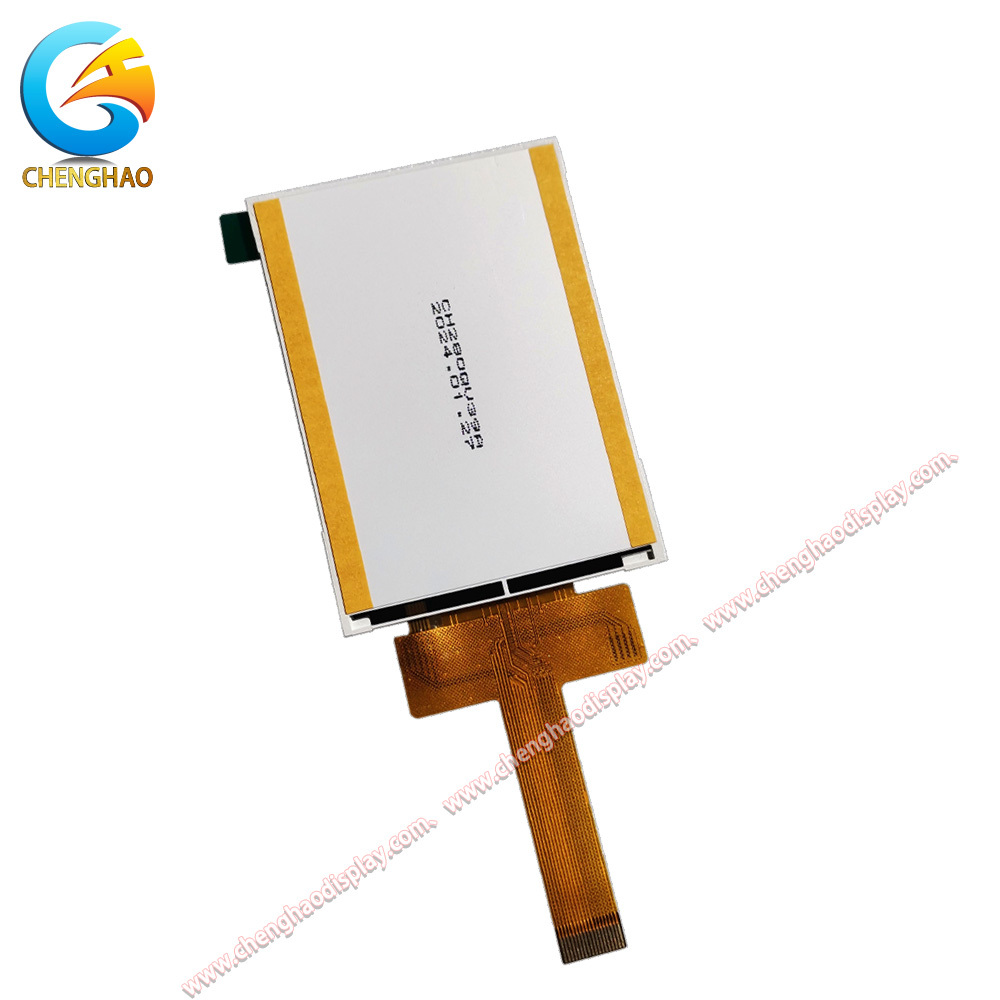

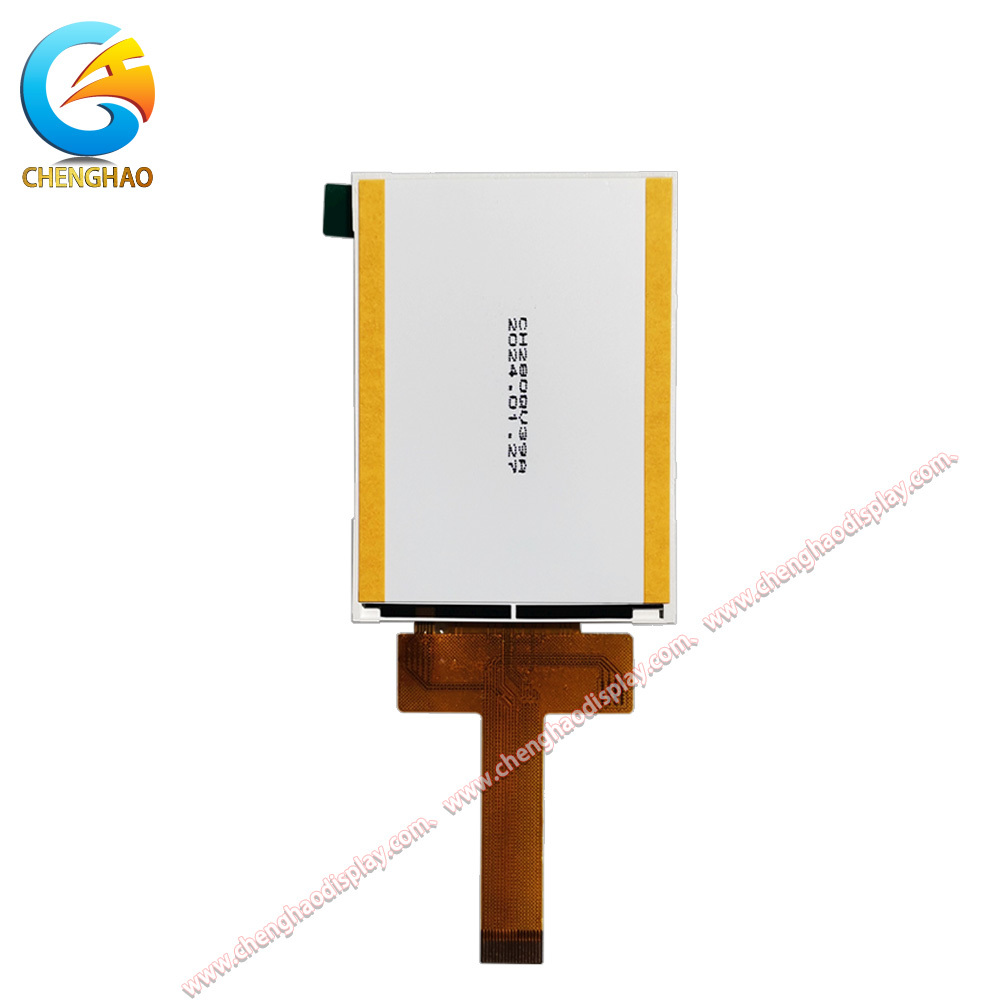

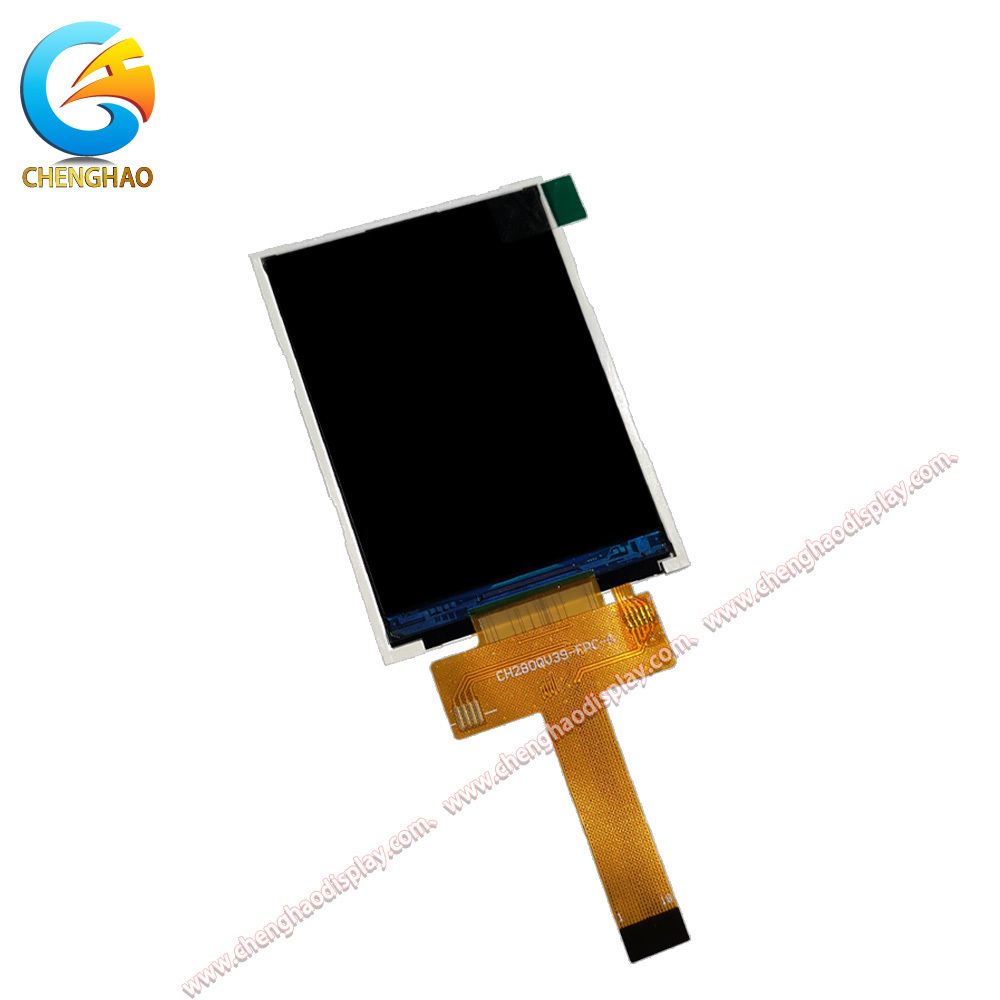

প্রোডাক্ট ডায়াগ্রাম

বিশদ বিবরণ

কাস্টমাইজড ভূমিকা

চেংহাও অপটোইলেকট্রনিক কোং, লিমিটেড CH280QV39A এবং আমাদের TFT LCD ডিসপ্লে মডিউলগুলির জন্য ব্যাপক কাস্টমাইজেশন পরিষেবা প্রদান করে,আপনার নির্দিষ্ট অ্যাপ্লিকেশন প্রয়োজনীয়তা জন্য নিখুঁত ফিট নিশ্চিতআমাদের কাস্টমাইজেশন ক্ষমতা চারটি প্রধান পণ্য বিভাগ জুড়ে রয়েছেঃ টিএফটি এলসিডি মডিউল, মনো এলসিডি ডিসপ্লে, রঙিন ওএলইডি মডিউল এবং মনো ওএলইডি মডিউল।

এফপিসি সংযোগকারী কাস্টমাইজেশন

FPC (ফ্লেক্সিবল প্রিন্টেড সার্কিট) সংযোগকারীটি আপনার PCB লেআউটের সাথে মেলে, শারীরিক আকৃতি এবং পিনের সংখ্যা পরিবর্তন সহ।CH280QV39A এর স্ট্যান্ডার্ড 18-পিন কনফিগারেশন বিভিন্ন সংযোগকারী অবস্থানের জন্য সামঞ্জস্য করা যেতে পারে, তারের দৈর্ঘ্য, এবং আপনার সামগ্রিক পণ্য সমাবেশ সহজ করার জন্য রুটিং প্রয়োজনীয়তা।

ইন্টারফেস কাস্টমাইজেশন

স্ট্যান্ডার্ড এসপিআই ইন্টারফেসের বাইরে, আমরা এমসিইউ (8-বিট / 16-বিট সমান্তরাল), আরজিবি, এমআইপিআই, এলভিডিএস এবং এইচডিএমআই ইন্টারফেস সহ বিস্তৃত প্রদর্শন ইন্টারফেস বিকল্পগুলি সমর্থন করি।এই নমনীয়তা বিভিন্ন নিয়ামক প্ল্যাটফর্ম এবং সিস্টেম আর্কিটেকচারগুলির জন্য CH280QV39A পদচিহ্নকে অভিযোজিত করতে দেয়.

উজ্জ্বলতা কাস্টমাইজেশন

যদিও স্ট্যান্ডার্ড উজ্জ্বলতা 300 সিডি / মি 2 হয়, আমরা তিনটি স্তরের উপর উজ্জ্বলতা মিটিং অফার করিঃ স্ট্যান্ডার্ড (200-300 সিডি / মি 2), উচ্চ উজ্জ্বলতা (500+ সিডি / মি 2),বাইরের বা সূর্যের আলোতে পাঠযোগ্য অ্যাপ্লিকেশনের জন্য অতি উচ্চ উজ্জ্বলতার বিকল্পব্যাকলাইট এলইডি কনফিগারেশন শক্তি খরচ বা সর্বোচ্চ উজ্জ্বলতা জন্য অপ্টিমাইজ করা যেতে পারে।

টাচ প্যানেল সংহতকরণ

ব্যবহারকারীর মিথস্ক্রিয়া প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য CH280QV39A কে ক্যাপাসিটিভ বা প্রতিরোধমূলক টাচ প্যানেলগুলির সাথে যুক্ত করা যেতে পারে। ক্যাপাসিটিভ টাচ মাল্টি-টাচ সমর্থন এবং উচ্চতর অপটিকাল স্পষ্টতা সরবরাহ করে,যখন প্রতিরোধমূলক স্পর্শ শিল্প পরিবেশের জন্য উপযুক্ত খরচ কার্যকর একক স্পর্শ কার্যকারিতা প্রদান করে.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: CH280QV39A এর ইন্টারফেস টাইপ কি?

উত্তরঃ CH280QV39A যোগাযোগের জন্য একটি SPI (সেরিয়াল পেরিফেরাল ইন্টারফেস) ব্যবহার করে, যার জন্য ন্যূনতম I/O পিন প্রয়োজন এবং বেশিরভাগ মাইক্রোকন্ট্রোলার এবং এমবেডেড প্রসেসরগুলির সাথে সামঞ্জস্যপূর্ণ।

প্রশ্ন ২ঃ এই ডিসপ্লে মডিউলের অপারেটিং তাপমাত্রা পরিসীমা কত?

উত্তরঃ CH280QV39A নির্ভরযোগ্যভাবে -20 থেকে +70°C পর্যন্ত কাজ করে এবং -30 থেকে +80°C পর্যন্ত সংরক্ষণ করা যেতে পারে, যা এটিকে শিল্প এবং বহিরঙ্গন অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।

প্রশ্ন 3: CH280QV39A টাচ ফাংশন সঙ্গে পাওয়া যায়?

উত্তরঃ স্ট্যান্ডার্ড CH280QV39A মডিউলটিতে স্পর্শ কার্যকারিতা অন্তর্ভুক্ত নেই।চেংহাও আপনার অ্যাপ্লিকেশন প্রয়োজনীয়তা উপর ভিত্তি করে উভয় ধারণক্ষম এবং প্রতিরোধী স্পর্শ প্যানেল কাস্টম ইন্টিগ্রেশন উপলব্ধ করা হয়.

প্রশ্ন ৪ঃ ডিসপ্লে মডিউলের জন্য কোন পাওয়ার সাপ্লাই প্রয়োজন?

উত্তরঃ LED ব্যাকলাইটটি 80mA এ 3.0-3.2V এর একটি সাধারণ সামনের ভোল্টেজের সাথে কাজ করে। ডিসপ্লে নিয়ামকের জন্য নির্দিষ্ট শক্তি প্রয়োজনীয়তা বিস্তারিত তথ্য শীটে পাওয়া যাবে।

Q5: আমার প্রকল্পের জন্য FPC সংযোগকারী কাস্টমাইজ করা যাবে?

উত্তরঃ হ্যাঁ, চেংহাও আপনার নির্দিষ্ট পিসিবি লেআউটের প্রয়োজনীয়তা মেটাতে পিনের সংখ্যা, তারের দৈর্ঘ্য, সংযোগকারী অবস্থান এবং রাউটিং কনফিগারেশন সহ সম্পূর্ণ এফপিসি কাস্টমাইজেশন সরবরাহ করে।

Q6: এই মডিউলের রেজোলিউশন এবং প্রদর্শন মোড কী?

উত্তরঃ CH280QV39A এর রেজোলিউশন 240x320 (240আরজিবি320) টিএফটি ডিসপ্লে মোডে পয়েন্টগুলি, গ্রাফিকাল ইউজার ইন্টারফেসের জন্য উপযুক্ত সমৃদ্ধ রঙের পুনরুত্পাদন এবং ধারালো চিত্রের গুণমান সরবরাহ করে।

প্রশ্ন 7: স্ট্যান্ডার্ড স্পেসিফিকেশন ছাড়াও কোন কাস্টমাইজেশন বিকল্পগুলি উপলব্ধ?

উঃ চেংহাও বিকল্প ডিসপ্লে ইন্টারফেস (এমসিইউ, আরজিবি, এমআইপিআই, এলভিডিএস), উজ্জ্বলতা টিউনিং (স্ট্যান্ডার্ড থেকে উচ্চ উজ্জ্বলতা), টাচ প্যানেল সংহতকরণ সহ বিস্তৃত কাস্টমাইজেশন সরবরাহ করে,এজি পৃষ্ঠ চিকিত্সাআমাদের ইঞ্জিনিয়ারিং টিমের সাথে যোগাযোগ করুন আপনার নির্দিষ্ট প্রয়োজনীয়তা সম্পর্কে।
