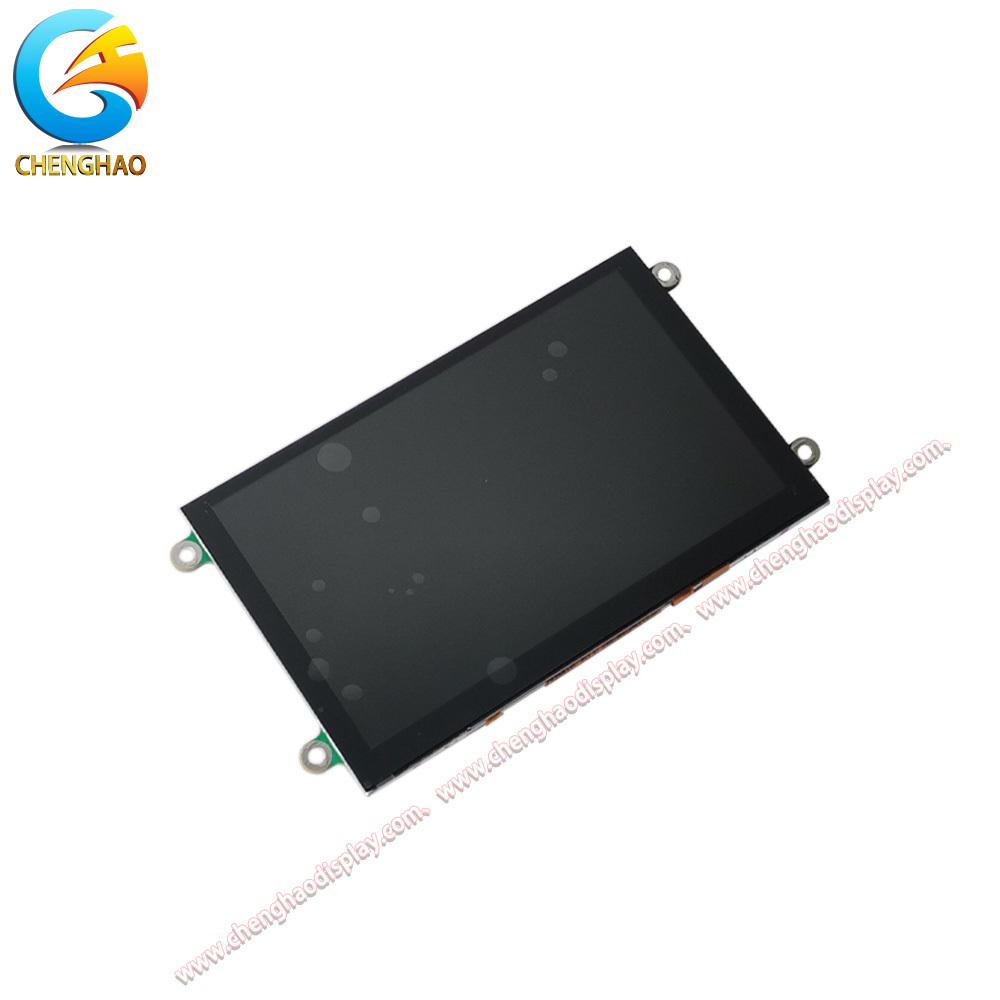

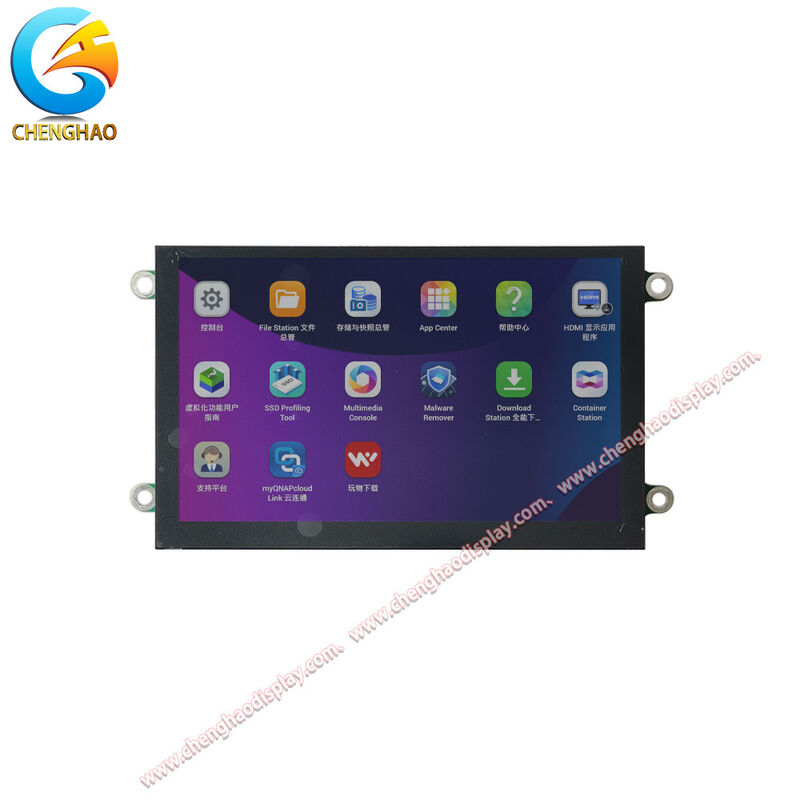

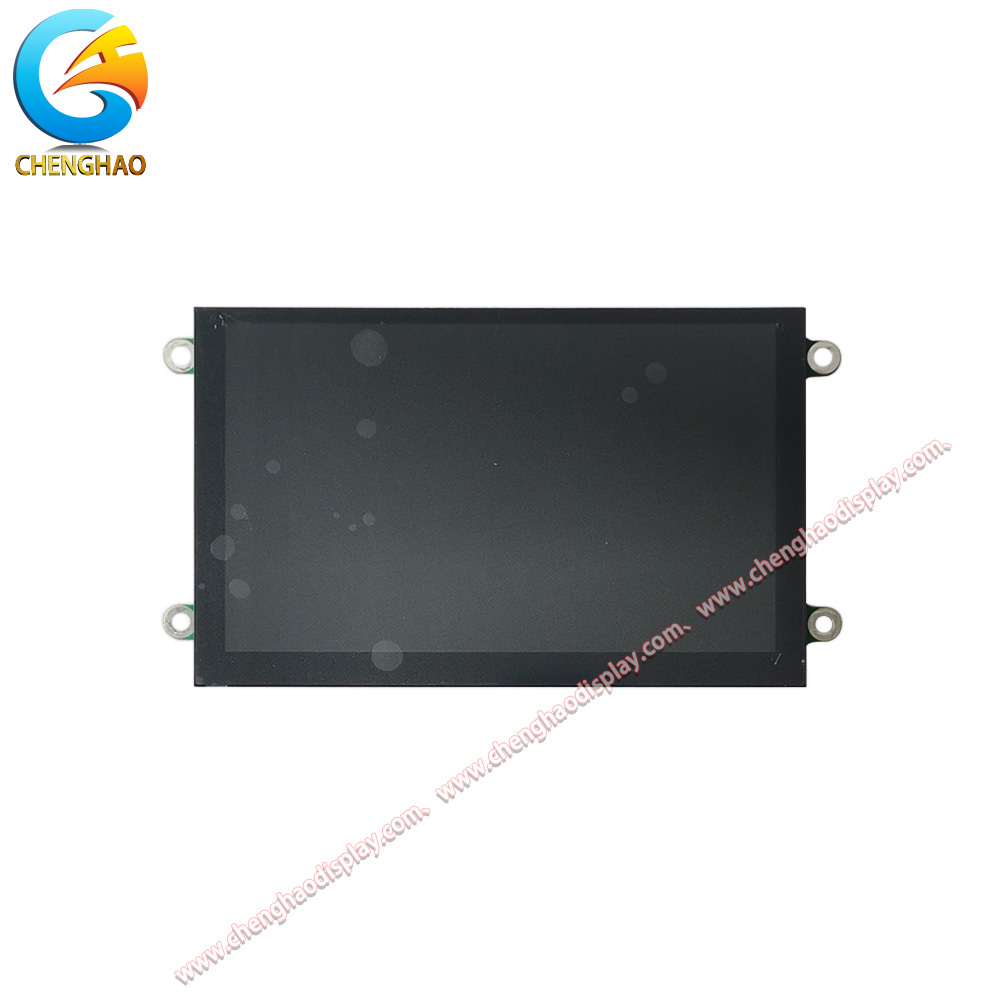

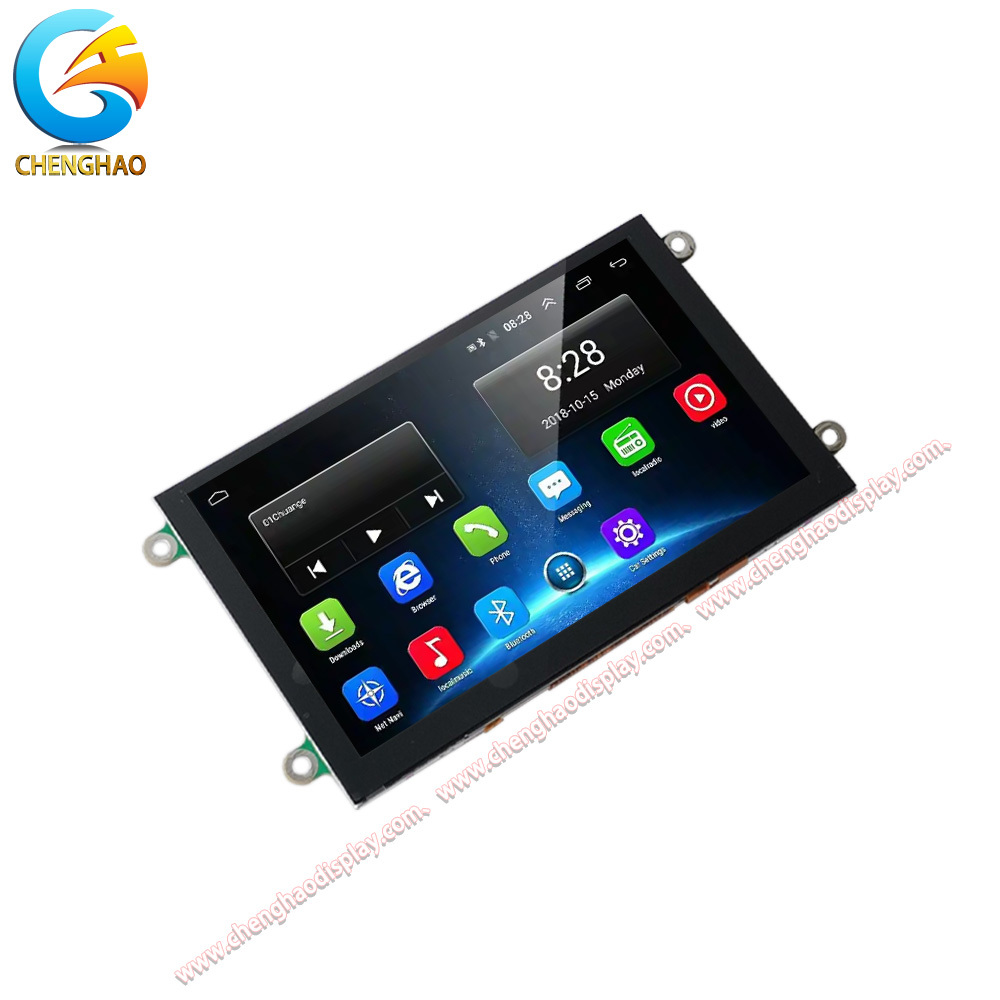

ক্যাপাসিটিভ টাচ সহ 5 ইঞ্চি আইপিএস টিএফটি এলসিডি মডিউল - 900 সিডি / এম 2 উচ্চ উজ্জ্বলতা এসপিআই ডিসপ্লে

পণ্যের বর্ণনা

CH500WV05B-CT-PA হল একটি 5.0 ইঞ্চি আইপিএস টিএফটি এলসিডি মডিউল যা একটি ইন্টিগ্রেটেড ক্যাপাসিটিভ টাচ প্যানেল এবং একটি ইভে 2 গ্রাফিক্স কন্ট্রোলার নিয়ে গঠিত।800 x 480 WVGA পিক্সেলের রেজোলিউশন এবং 900 cd/m2 এর অতি উচ্চ উজ্জ্বলতা সহ, এই ডিসপ্লেটি ব্যতিক্রমী চিত্র স্বচ্ছতা এবং সূর্যের আলোতে পাঠযোগ্যতা সরবরাহ করে, এটি বহিরঙ্গন কিওস্ক, মেডিকেল ডিভাইস এবং শিল্প HMI অ্যাপ্লিকেশনগুলির জন্য আদর্শ যেখানে শক্তিশালী পরিবেষ্টিত আলো উপস্থিত।উন্নত আইপিএস প্রযুক্তি 80/80/80/80 ডিগ্রী বিস্তৃত দেখার কোণ প্রদান করে, রঙ পরিবর্তন বা বিপরীত ছাড়াই কার্যত যে কোনও দিক থেকে ধারাবাহিক রঙের পুনরুত্পাদন এবং চিত্রের গুণমান নিশ্চিত করে।একটি স্ট্যান্ডার্ড এসপিআই ইন্টারফেস দিয়ে সজ্জিত যা ডি-এসপিআই এবং কিউ-এসপিআই মোডগুলিকেও সমর্থন করে, এই মডিউলটি হোস্ট কন্ট্রোলারে প্রয়োজনীয় I/O পিনের সংখ্যা কমিয়ে নমনীয় এবং উচ্চ-গতির ডেটা যোগাযোগ সরবরাহ করে।ডিসপ্লেটি সাধারণত কালো প্রযুক্তির সাথে ট্রান্সমিসিভ মোডে কাজ করে এবং কার্যকরভাবে পরিবেষ্টনকারী আলোর উত্স থেকে প্রতিফলনকে হ্রাস করার জন্য একটি অ্যান্টি-গ্লেয়ার পৃষ্ঠের চিকিত্সা বৈশিষ্ট্যযুক্তএকটি টেকসই কাচের লেন্স কভার সহ ইন্টিগ্রেটেড ক্যাপাসিটিভ টাচ প্যানেল প্রতিক্রিয়াশীল, সঠিক এবং মাল্টি-টাচ ইনপুট ক্ষমতা সরবরাহ করে।একটি অন্তর্নির্মিত PCB ড্রাইভার বোর্ড মডিউল পিছনে সংযুক্ত করা হয়, একটি ইভিই২ এমবেডেড ভিডিও ইঞ্জিনের সাথে যা ডিসপ্লে রেন্ডারিং, টাচ প্রসেসিং এবং অডিও আউটপুট পরিচালনা করে,হোস্ট মাইক্রোকন্ট্রোলারের উপর বোঝা উল্লেখযোগ্যভাবে হ্রাস করা এবং সিস্টেমের নকশা সহজতর করা. একটি 20-পিন আইডিসি বক্স হেডার এবং একটি 20-পিন এফএফসি সংযোগকারী সহ দ্বৈত সংযোগ অপশন সহ,এই মডিউলটি শিল্প জুড়ে এমবেডেড অ্যাপ্লিকেশন বিস্তৃত জন্য বহুমুখী ইন্টিগ্রেশন সম্ভাবনার প্রস্তাব, মেডিকেল এবং স্মার্ট হোম মার্কেট।

পণ্যের বৈশিষ্ট্য

• সূর্যের আলোর পাঠযোগ্যতার জন্য অতি উচ্চ উজ্জ্বলতা: 900 সিডি/এম 2 এর একটি সাধারণ উজ্জ্বলতার সাথে, ডিসপ্লে সরাসরি সূর্যের আলোতেও স্পষ্টভাবে দৃশ্যমান থাকে। এটি বাইরের কিওস্ক, সামুদ্রিক ইলেকট্রনিক্স,বাগান সরঞ্জাম ইন্টারফেস, এবং যে কোনও অ্যাপ্লিকেশন যেখানে প্রদর্শনটি শক্তিশালী পরিবেষ্টিত আলোর সাথে প্রতিযোগিতা করতে হবে। উচ্চ-উজ্জ্বলতাযুক্ত এলইডি ব্যাকলাইট সার্কিট, পিডব্লিউএম নিয়ন্ত্রণ সহ একটি উত্সর্গীকৃত উচ্চ দক্ষতাযুক্ত এলইডি ড্রাইভার দ্বারা চালিত,শক্তি দক্ষতা বজায় রেখে ধ্রুবক উজ্জ্বলতা নিশ্চিত করে.

• সরলীকৃত সিস্টেম ডিজাইনের জন্য ইন্টিগ্রেটেড EVE2 গ্রাফিক্স কন্ট্রোলার: ইন্বোর্ড * এমবেডেড ভিডিও ইঞ্জিন (ইভিই 2) ডিসপ্লে নিয়ন্ত্রণ, টাচ ম্যানেজমেন্ট এবং অডিও আউটপুটকে একক চিপে সংহত করে।এটি একটি পৃথক গ্রাফিক্স কন্ট্রোলার বা ফ্রেম বাফারের প্রয়োজন দূর করে, উল্লেখযোগ্যভাবে BOM খরচ, PCB স্থান, এবং ফার্মওয়্যার উন্নয়ন সময় কমাতে। EVE2 উন্নত গ্রাফিক্স আদিম, উইজেট রেন্ডারিং, এবং অডিও প্লেব্যাক সমর্থন করে,শুধুমাত্র একটি সস্তা এসপিআই-সমর্থিত মাইক্রোকন্ট্রোলার দিয়ে সমৃদ্ধ মানব-মেশিন ইন্টারফেস সক্ষম করা.

• পূর্ণ দেখার কোণ আইপিএস ডিসপ্লে প্রযুক্তি: আইপিএস (ইন-প্লেন সুইচিং) প্যানেলটি সমস্ত দিকের 80/80/80/80 ডিগ্রি দেখার কোণে উচ্চতর রঙের পারফরম্যান্স সরবরাহ করে। স্ট্যান্ডার্ড টিএন প্যানেলের বিপরীতে,রঙগুলি চরম কোণ থেকে দেখা হলে বিপরীত বা উল্লেখযোগ্য উজ্জ্বলতা হ্রাস ছাড়াই স্থিতিশীল এবং নির্ভুল থাকেএটি বিশেষ করে বিস্তৃত বা সামঞ্জস্যযোগ্য ভিউ পজিশন সহ ডিভাইসগুলির জন্য গুরুত্বপূর্ণ, যেমন চিকিৎসা সরঞ্জাম, শিল্প নিয়ন্ত্রণ প্যানেল,এবং ড্রাইভার এবং যাত্রীদের মধ্যে ভাগ করা গাড়ির অভ্যন্তরীণ প্রদর্শন.

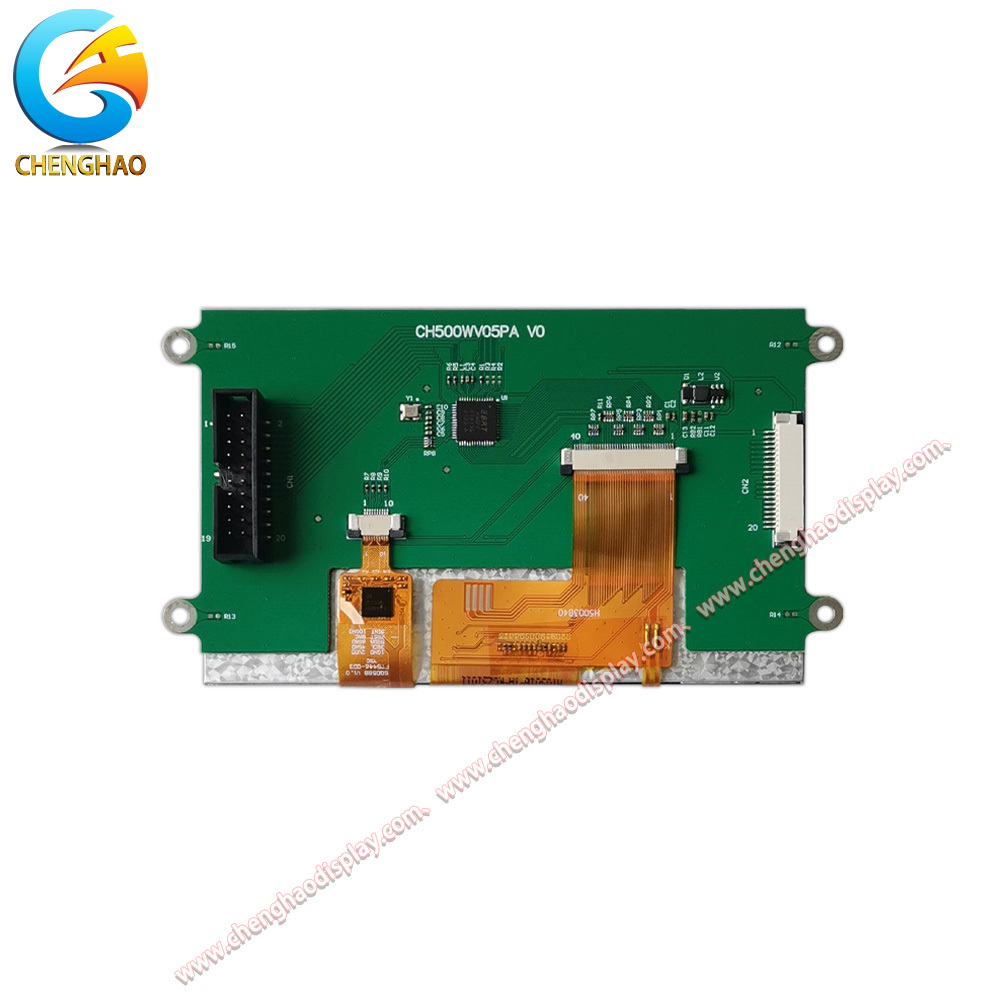

• নমনীয় সংহতকরণের জন্য দ্বৈত ইন্টারফেস সংযোগ: মডিউলটি দুটি স্বাধীন সংযোগ বিকল্প সরবরাহ করেঃ একটি 20-পিন 2x10 আইডিসি বক্স হেডার 2.54 মিমি পিচ এবং একটি 20-পিন 1.0 মিমি পিচ শীর্ষ-যোগাযোগের এফএফসি সংযোগকারী।এই দ্বৈত-ইন্টারফেস নকশা ইঞ্জিনিয়ারদের তাদের নির্দিষ্ট PCB বিন্যাস এবং যান্ত্রিক সীমাবদ্ধতা জন্য সবচেয়ে উপযুক্ত সংযোগ পদ্ধতি নির্বাচন করতে পারবেননমনীয় সংযোগ কাস্টম অ্যাডাপ্টার বোর্ডের প্রয়োজনীয়তা হ্রাস করে এবং প্রোটোটাইপিং, উত্পাদন এবং ক্ষেত্রের রক্ষণাবেক্ষণকে সহজ করে তোলে।

প্রোডাক্ট ডায়াগ্রাম

বিশদ বিবরণ

কাস্টমাইজড ভূমিকা

শেঞ্জেন চেংহাও অপটোইলেকট্রনিক কোং লিমিটেডে, আমরা টিএফটি এলসিডি মডিউল, একরঙের এলসিডি ডিসপ্লে এবং রঙিন এবং একরঙের ওএলইডি মডিউলগুলির জন্য পেশাদার কাস্টমাইজেশন পরিষেবা সরবরাহ করতে বিশেষজ্ঞ।CH500WV05B-CT-PA এবং অনুরূপ ডিসপ্লে মডিউলের জন্য, আমরা বিভিন্ন অ্যাপ্লিকেশন প্রয়োজনীয়তা পূরণ করতে ব্যাপক কাস্টমাইজেশন বিকল্প প্রস্তাব।আমাদের FPC কাস্টমাইজেশন পরিষেবা নির্দিষ্ট সংযোগকারী বিন্যাস মেলে ফর্ম ফ্যাক্টর কাঠামো এবং পিন কনফিগারেশন সমন্বয় করতে পারবেন. আমরা এসপিআই, এমসিইউ, আরজিবি, এমআইপিআই, এলভিডিএস এবং এইচডিএমআই সহ একাধিক ইন্টারফেস প্রকার সমর্থন করি, যা বিভিন্ন হোস্ট কন্ট্রোলারের সাথে নির্বিঘ্নে সংহতকরণ সক্ষম করে।লক্ষ্য পরিবেশের উপর নির্ভর করে উচ্চ উজ্জ্বলতা কনফিগারেশনের জন্য স্ট্যান্ডার্ড 200-300 সিডি / মি 2 থেকে 500 সিডি / মি 2 ছাড়িয়ে উজ্জ্বলতা স্তরগুলি কাস্টমাইজ করা যেতে পারে. টাচ প্যানেল অপশন ক্যাপাসিটিভ স্পর্শ, প্রতিরোধী স্পর্শ, বা কোন স্পর্শ কনফিগারেশন অন্তর্ভুক্ত। আমরা এছাড়াও নিয়মিত বেধ, আকৃতি, রঙ সঙ্গে কাঁচ লেন্স কভার কাস্টমাইজেশন প্রদান,সিল্ক-স্ক্রিম প্রিন্টিং, এবং গর্ত কাটা. পৃষ্ঠ চিকিত্সা বিকল্প যেমন অ্যান্টি-গ্লেয়ার (এজি), অ্যান্টি-রিফ্লেক্টিভ (এআর),এবং অ্যান্টি-ফিংগারপ্রিন্ট (এএফ) লেপগুলি চ্যালেঞ্জিং অ্যাপ্লিকেশন পরিবেশে প্রদর্শন কর্মক্ষমতা উন্নত করতে উপলব্ধ. আপনার যদি স্ট্যান্ডার্ড মডিউল বা সম্পূর্ণ কাস্টমাইজড ডিসপ্লে সমাধানের প্রয়োজন হয়, আমাদের ইঞ্জিনিয়ারিং টিম আপনার প্রকল্পকে ধারণার মাধ্যমে উত্পাদন পর্যন্ত সমর্থন করতে প্রস্তুত।

অ্যাপ্লিকেশন কেস

• ইন্ডাস্ট্রিয়াল কন্ট্রোল এবং এইচএমআই প্যানেল: 800x480 রেজোলিউশনের সাথে 5.0 ইঞ্চি আকারের পিএলসি প্রোগ্রামিং টার্মিনাল, সিএনসি মেশিন নিয়ামক এবং কারখানা অটোমেশন প্যানেলগুলিতে ব্যবহৃত শিল্প মানব-মেশিন ইন্টারফেসের জন্য আদর্শ।উচ্চ উজ্জ্বলতা এবং অ্যান্টি-গ্লেয়ার পৃষ্ঠ উজ্জ্বল আলোযুক্ত কারখানার পরিবেশে পাঠযোগ্যতা নিশ্চিত করে, যখন ক্যাপাসিটিভ টাচ ইন্টারফেস স্বজ্ঞাত অপারেটর মিথস্ক্রিয়া প্রদান করে। এসপিআই ইন্টারফেস সাধারণ শিল্প মাইক্রোকন্ট্রোলার সংযোগ সহজতর,এবং বিস্তৃত দেখার কোণ অপারেটরদের সরঞ্জাম কাছাকাছি বিভিন্ন অবস্থান থেকে প্রদর্শন পড়তে পারবেন.

• মেডিকেল ডিভাইস প্রদর্শন: ৮০/৮০/৮০/৮০ দেখার কোণ সহ আইপিএস প্রযুক্তি এই মডিউলটিকে মেডিকেল মনিটরিং সরঞ্জাম, পোর্টেবল ডায়াগনস্টিক ডিভাইস,এবং রোগীর তথ্য টার্মিনাল যেখানে সঠিক রঙ পুনরুত্পাদন এবং বিভিন্ন কোণ থেকে পাঠযোগ্যতা সমালোচনামূলক. ইন্টিগ্রেটেড টাচ প্যানেল স্বাস্থ্যকর, বোতাম মুক্ত ইন্টারফেস সক্ষম করে যা পরিষ্কার এবং নির্বীজন করা সহজ। ইভিই 2 নিয়ামক মেডিকেল ডিভাইসের প্রধান প্রসেসরের প্রসেসিং লোড হ্রাস করে,শক্তি খরচ এবং সার্টিফিকেশন প্রয়োজনীয়তা পূরণ করতে সাহায্য করে.

• স্মার্ট হোম এবং আইওটি কন্ট্রোল প্যানেল: এই ডিসপ্লে মডিউলটি স্মার্ট হোম কন্ট্রোল হাব, অটোমেশন প্যানেল এবং আইওটি গেটওয়ে ইন্টারফেসের জন্য একটি চমৎকার পছন্দ।কমপ্যাক্ট 5 ইঞ্চি ফর্ম ফ্যাক্টর ভাল দেয়াল মাউন্ট প্যানেল এবং ডেস্কটপ ডিভাইসের মধ্যে ফিট করেইভিই২ কন্ট্রোলারের অন্তর্নির্মিত অডিও আউটপুট ক্ষমতা অতিরিক্ত অডিও হার্ডওয়্যার ছাড়াই ভয়েস প্রম্পট এবং সতর্কতা টোন সক্ষম করে।ক্যাপাসিটিভ টাচ ইন্টারফেস আধুনিক অঙ্গভঙ্গি-ভিত্তিক মিথস্ক্রিয়া সমর্থন করে, এবং উচ্চ উজ্জ্বলতা অন্ধকার রুম এবং সূর্যালোকযুক্ত লিভিং রুম উভয়ই পাঠযোগ্যতা নিশ্চিত করে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্নঃ CH500WV05B-CT-PA মডিউলের সাধারণ অ্যাপ্লিকেশন কী?উত্তরঃ এই মডিউলটি শিল্পের এইচএমআই, চিকিৎসা সরঞ্জাম, স্মার্ট হোম কন্ট্রোল প্যানেল, বহিরঙ্গন কিওস্ক এবং স্পর্শ ইন্টারফেসের সাথে উচ্চ উজ্জ্বলতার রঙ প্রদর্শন প্রয়োজন এমন যে কোনও এমবেডেড সিস্টেমের জন্য ডিজাইন করা হয়েছে।এর ইন্টিগ্রেটেড EVE2 গ্রাফিক্স কন্ট্রোলার এটি বিশেষ করে অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে হোস্ট প্রসেসর লোড হ্রাস এবং হার্ডওয়্যার নকশা সরলীকরণ অগ্রাধিকার হয়.

প্রশ্ন: মডিউলে টাচ প্যানেল অন্তর্ভুক্ত আছে কি, নাকি আলাদাভাবে কিনতে হবে?উত্তরঃ CH500WV05B-CT-PA একটি ইন্টিগ্রেটেড ক্যাপাসিটিভ টাচ প্যানেল এবং একটি গ্লাস লেন্স কভার প্রাক-সমন্বিত সঙ্গে আসে। কোন অতিরিক্ত টাচ প্যানেল ক্রয় প্রয়োজন হয়।টাচ কন্ট্রোলারটি ইভে 2 প্রসেসর দ্বারা পরিচালিত হয়, তাই কোন বাহ্যিক টাচ কন্ট্রোলার আইসি প্রয়োজন হয় না।

প্রশ্ন: কোন মাইক্রোকন্ট্রোলার বা প্রসেসর এসপিআই ইন্টারফেসের সাথে সামঞ্জস্যপূর্ণ?উত্তর: SPI ইন্টারফেস সহ যে কোন মাইক্রোকন্ট্রোলার এই মডিউলটির সাথে যোগাযোগ করতে পারে, যার মধ্যে রয়েছে STM32, ESP32, Arduino, Raspberry Pi Pico, এবং আরও অনেকগুলি।EVE2 গ্রাফিক্স কন্ট্রোলার সমস্ত প্রদর্শন রেন্ডারিং এবং টাচ প্রসেসিং পরিচালনা করে, তাই হোস্ট এমসিইউকে কেবল এসপিআই এর মাধ্যমে গ্রাফিক্স কমান্ড পাঠাতে হবে, এটি কম পিন-সংখ্যা এবং কম পারফরম্যান্সের মাইক্রোকন্ট্রোলারগুলির সাথেও সামঞ্জস্যপূর্ণ করে তোলে।

প্রশ্নঃ আমি কি একই সময়ে আইডিসি হেডার এবং এফএফসি সংযোগকারী উভয়ই ব্যবহার করতে পারি?উত্তরঃ না, CN1 (IDC বক্স হেডার) এবং CN2 (FFC সংযোগকারী) একই পিন বরাদ্দ ভাগ করে এবং বিকল্প সংযোগ বিকল্প হিসাবে ডিজাইন করা হয়। আপনি এক সময়ে শুধুমাত্র এক সংযোগ পদ্ধতি ব্যবহার করা উচিত।আপনার পিসিবি বিন্যাস এবং যান্ত্রিক নকশা সবচেয়ে উপযুক্ত বিকল্প চয়ন করুন.

প্রশ্ন: স্ট্যান্ডার্ড টিএফটি মডিউলের তুলনায় ইভিই২ কন্ট্রোলারের সুবিধা কী?উত্তরঃ ইভিই২ কন্ট্রোলার একটি পৃথক গ্রাফিক্স প্রসেসর, ফ্রেম বাফার র্যাম এবং টাচ কন্ট্রোলারের প্রয়োজন দূর করে। এটি ডিসপ্লে ইনিশিয়ালাইজেশন, গ্রাফিক্স রেন্ডারিং, টাচ সেন্সিং,এবং অডিও প্লেব্যাক সব এক চিপ মধ্যেএটি BOM খরচ, PCB জটিলতা, শক্তি খরচ, এবং ফার্মওয়্যার উন্নয়ন সময় হ্রাস করে।যে অ্যাপ্লিকেশনের জন্য সাধারণত টিএফটি-এলসিডি কন্ট্রোলারের সাথে একটি হাই-এন্ড মাইক্রোকন্ট্রোলারের প্রয়োজন হয় সেগুলি একটি সহজতর ব্যবহার করতে পারে, কম খরচে এসপিআই-সক্ষম এমসিইউ এর পরিবর্তে।

প্রশ্নঃ অ্যান্টি-গ্লেয়ার পৃষ্ঠ কি স্পর্শ সংবেদনশীলতা প্রভাবিত করে?উত্তরঃ না, গ্লাস লেন্সের কভারটির বাইরের পৃষ্ঠের উপর অ্যান্টি-গ্লেয়ার (এজি) পৃষ্ঠ চিকিত্সা প্রয়োগ করা হয় এবং ক্যাপাসিটিভ স্পর্শ সংবেদনশীলতা বা নির্ভুলতা প্রভাবিত করে না।এজি চিকিত্সা পরিবেশগত আলোর উৎস থেকে প্রতিফলন হ্রাস করে, স্পর্শকাতর কর্মক্ষমতা হ্রাস ছাড়াই পাঠযোগ্যতা উন্নত।

প্রশ্ন: ৯০০ সিডি/মি২ উজ্জ্বলতায় এলইডি ব্যাকলাইটের আয়ু কত?উত্তরঃ LED ব্যাকলাইটটি সাধারণত 30,000 থেকে 50,000 ঘন্টা অপারেশনের জন্য নামমাত্র বর্তমানের জন্য নির্ধারিত হয়। PWM নিয়ন্ত্রণের সাথে বোর্ড LED ড্রাইভার ব্যাকলাইট উজ্জ্বলতা সামঞ্জস্য করতে দেয়,যা অভ্যন্তরীণ পরিবেশে কম উজ্জ্বলতার স্তরে কাজ করার সময় ব্যাকলাইটের জীবনকাল বাড়িয়ে দিতে পারে.
