RGB ইন্টারফেস সহ 10.1 ইঞ্চি 1024x600 TFT LCD ডিসপ্লে মডিউল - 400 cd/m² ইন্ডাস্ট্রিয়াল LCD

পণ্যের বর্ণনা

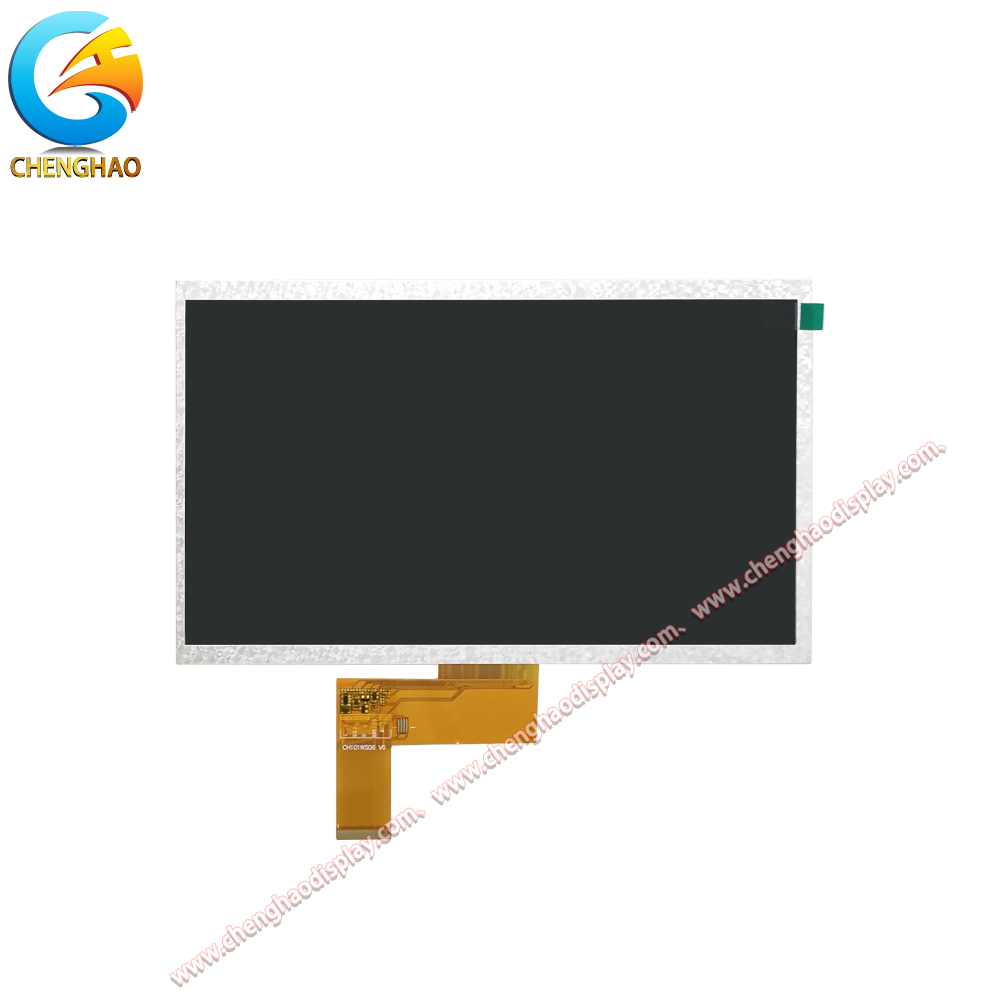

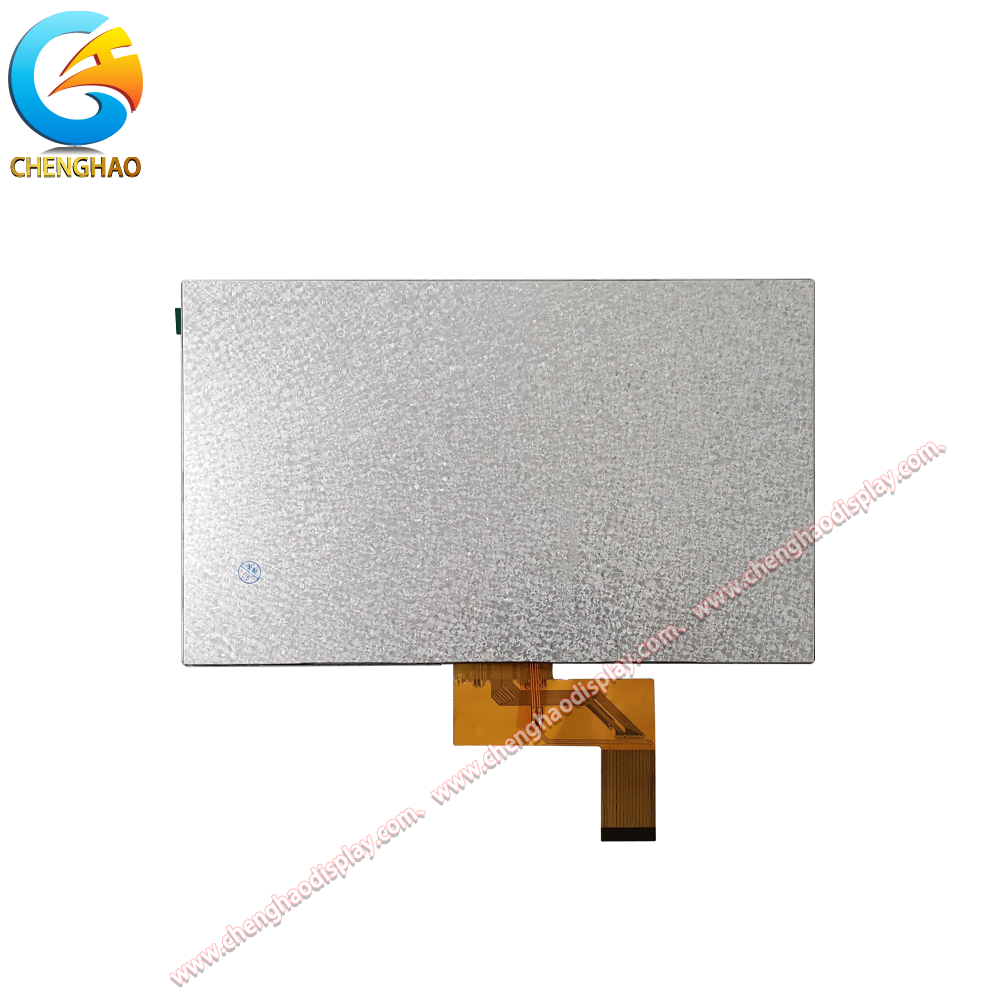

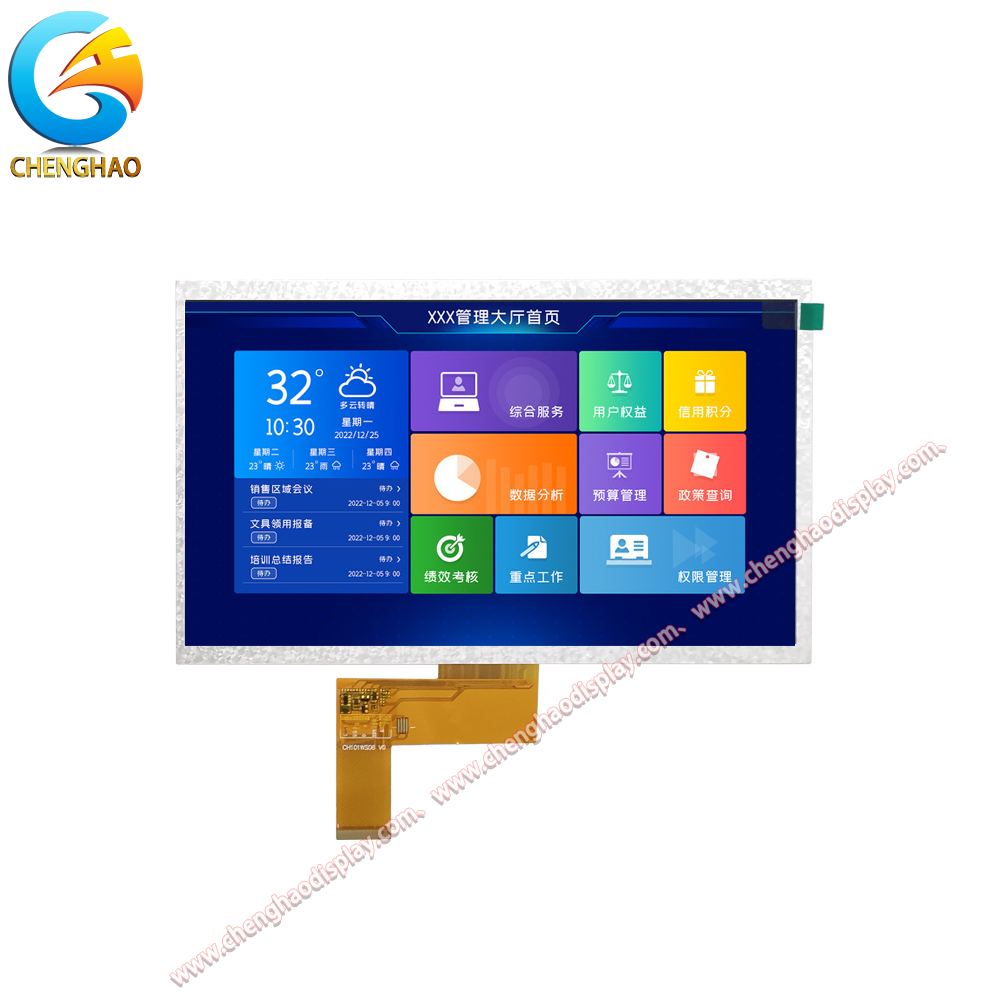

CH101WS06A হল একটি 10.1 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে মডিউল যা 222.72 x 125.28 মিমি বিস্তৃত আকার-অনুপাতের সক্রিয় এলাকা সহ 1024 x 600 পিক্সেলের WSVGA রেজোলিউশন সহ।এই ডিসপ্লে মডিউল একটি স্ট্যান্ডার্ড 24 বিট RGB ইন্টারফেস ব্যবহার করে 0 এ 39-পিন FPC সংযোগকারী.5 মিমি পিচ, যা এটিকে শিল্প ও বাণিজ্যিক অ্যাপ্লিকেশনগুলিতে সাধারণত ব্যবহৃত বিস্তৃত এমবেডেড কন্ট্রোলার এবং একক-বোর্ড কম্পিউটারের সাথে সামঞ্জস্যপূর্ণ করে তোলে।400 cd/m2 এর একটি সাধারণ উজ্জ্বলতা এবং 80/80/80/80 ডিগ্রি বিস্তৃত দেখার কোণ, প্রদর্শনটি শিল্প নিয়ন্ত্রণ প্যানেল, মানব-মেশিন ইন্টারফেস এবং তথ্য কিওস্কের জন্য উপযুক্ত একটি ধারাবাহিক চিত্রের গুণমান সরবরাহ করে।মডিউলটি ট্রান্সমিসিভ মোডে কাজ করে এবং 235 এর এলসিএম রূপরেখা সহ একটি টেকসই যান্ত্রিক নকশা বৈশিষ্ট্যযুক্ত.0 x 143.0 মিমি এবং স্ট্যান্ডার্ড প্যানেল মাউন্ট করার জন্য 226.25 x 128.1 মিমি একটি বেজেল খোলার জন্য। LED ব্যাকলাইট সার্কিটটি 140 mA এর একটি সামনের বর্তমানের জন্য ডিজাইন করা হয়েছে,পুরো প্রদর্শন এলাকায় স্থিতিশীল এবং অভিন্ন আলো প্রদান করে. এই ডিসপ্লে মডিউলটি এমন অ্যাপ্লিকেশনগুলির জন্য একটি ব্যয়বহুল সমাধান সরবরাহ করে যা একটি স্ট্যান্ডার্ড আরজিবি ইন্টারফেসের সাথে একটি বড় ফর্ম্যাট রঙ প্রদর্শন প্রয়োজন,এটি এমবেডেড সিস্টেম ডেভেলপার এবং শিল্প সরঞ্জাম প্রস্তুতকারকদের জন্য একটি চমৎকার পছন্দবিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা এবং শক্তিশালী নির্মাণ চাহিদাপূর্ণ শিল্প পরিবেশে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।

পণ্যের বৈশিষ্ট্য

• ইন্ডাস্ট্রিয়াল অ্যাপ্লিকেশনের জন্য বড় 10.1 ইঞ্চি WSVGA ডিসপ্লে: ১০.১ ইঞ্চি ব্যাসার্ধযুক্ত স্ক্রিনটি ১০২৪ এক্স ৬০০ রেজোলিউশনের সাথে বিস্তারিত তথ্য, নিয়ন্ত্রণ ইন্টারফেস এবং ডেটা ভিজ্যুয়ালাইজেশনের জন্য পর্যাপ্ত জায়গা সরবরাহ করে।9 ওয়াইডস্ক্রিন আকার অনুপাত আধুনিক HMI অ্যাপ্লিকেশন জন্য আদর্শ৪০০ সিডি/এম২ উজ্জ্বলতা অভ্যন্তরীণ শিল্প পরিবেশে আরামদায়ক দেখার নিশ্চয়তা দেয়।

• সহজ একীকরণের জন্য স্ট্যান্ডার্ড আরজিবি ইন্টারফেস: ৩৯-পিনের FPC সংযোগকারী সহ ২৪-বিট RGB ইন্টারফেসটি এমবেডেড সিস্টেম শিল্পে সর্বাধিক সমর্থিত ডিসপ্লে ইন্টারফেসগুলির মধ্যে একটি।এটি মাইক্রোকন্ট্রোলার এবং একক বোর্ড কম্পিউটারের বিস্তৃত বাস্তুতন্ত্র দ্বারা নেটিভভাবে সমর্থিতএটি প্রোটোকল রূপান্তর বা বিশেষায়িত ড্রাইভার আইসিগুলির প্রয়োজনীয়তা দূর করে, BOM খরচ এবং ফার্মওয়্যার বিকাশের সময় উভয়ই উল্লেখযোগ্যভাবে হ্রাস করে।

• নমনীয় ইনস্টলেশনের জন্য প্রশস্ত দেখার কোণ: সমস্ত দিক থেকে ৮০/৮০/৮০/৮০ ডিগ্রি দেখার কোণ দিয়ে, যে কোন অবস্থান থেকে দেখা হলে প্রদর্শনটি ধারাবাহিক রঙ এবং বৈসাদৃশ্য বজায় রাখে।এটি প্যানেল-মাউন্ট করা সরঞ্জামগুলির জন্য বিশেষভাবে মূল্যবান যেখানে অপারেটররা বিভিন্ন কোণ থেকে স্ক্রিনটি দেখতে পারে, এবং মাল্টি-ইউজার অ্যাপ্লিকেশনের জন্য যেমন পাবলিক ইনফরমেশন কিওস্ক যেখানে ডিসপ্লেটি বিভিন্ন অবস্থানে থাকা ব্যক্তিদের দ্বারা পড়তে হবে।

• এমবেডেড পরিবেশের জন্য শক্তিশালী যান্ত্রিক নকশা: 235.0 x 143.0 মিমি এলসিএম রূপরেখা 226.25 x 128.1 মিমি বেজেল খোলার সাথে স্ট্যান্ডার্ড প্যানেল মাউন্ট করার জন্য ডিজাইন করা হয়েছে। পিআই স্টিফেনারের সাথে 39-পিনের এফপিসি নির্ভরযোগ্য বৈদ্যুতিক সংযোগ সরবরাহ করে,অপ্টিমাইজড ব্যাকলাইট ড্রাইভার সার্কিটের সাথে ট্রান্সমিসিভ ডিসপ্লে মোড অপারেটিং লাইফ জুড়ে ধ্রুবক কর্মক্ষমতা নিশ্চিত করে.

প্রোডাক্ট ডায়াগ্রাম

বিশদ বিবরণ

কাস্টমাইজড ভূমিকা

শেঞ্জেন চেংহাও অপটোইলেকট্রনিক কোং লিমিটেডে, আমরা বিভিন্ন আকার এবং স্পেসিফিকেশনের জন্য টিএফটি এলসিডি মডিউলগুলির জন্য ব্যাপক কাস্টমাইজেশন পরিষেবা সরবরাহ করি।CH101WS06A এবং অনুরূপ বড় ফরম্যাটের ডিসপ্লে মডিউলের জন্য, আমরা নির্দিষ্ট সংযোগকারী বিন্যাস এবং PCB ইন্টারফেসের প্রয়োজনীয়তা মেলে পিন কনফিগারেশন সমন্বয় সহ নমনীয় FPC কাস্টমাইজেশন অফার।বাইরের বা উচ্চ আলো পরিবেশে উচ্চ উজ্জ্বলতা কনফিগারেশন পর্যন্ত স্ট্যান্ডার্ড 200-400 cd/m2 থেকে উচ্চ উজ্জ্বলতা স্তরগুলি 800 cd/m2 অতিক্রম করতে পারে. টাচ প্যানেল অপশন ক্যাপাসিটিভ টাচ, প্রতিরোধমূলক টাচ, বা কোন স্পর্শ কনফিগারেশন অন্তর্ভুক্ত. আমরা কাস্টমাইজযোগ্য বেধ, আকৃতি, এবং রঙ সঙ্গে কাঁচ লেন্স কভার কাস্টমাইজেশন প্রদান,পাশাপাশি অ্যান্টি-গ্লেয়ার এবং অ্যান্টি-ফিংগারপ্রিন্ট পৃষ্ঠতল চিকিত্সার বিকল্পগুলি.

অ্যাপ্লিকেশন কেস

• শিল্প HMI এবং নিয়ন্ত্রণ প্যানেল: 1024x600 রেজোলিউশনের সাথে 10.1 ইঞ্চি আকারের শিল্প মানব-মেশিন ইন্টারফেস, সিএনসি মেশিন কন্ট্রোল প্যানেল এবং কারখানা অটোমেশন এইচএমআইগুলির জন্য একটি আদর্শ পছন্দ।প্রশস্ত দেখার কোণ অপারেটরদের সরঞ্জাম কাছাকাছি বিভিন্ন অবস্থান থেকে প্রদর্শন পড়তে পারবেন, আরজিবি ইন্টারফেস সাধারণ শিল্প নিয়ামক বোর্ডের সাথে সংযোগ সহজ করে।

• ডিজিটাল সিগনেজ এবং তথ্য কিওস্ক: বড় প্রদর্শন এলাকা এই মডিউলকে ইনডোর ডিজিটাল সিগনেজ অ্যাপ্লিকেশন, পাবলিক ইনফরমেশন ডিসপ্লে, এবং ওয়েফাইন্ডিং কিওস্কের জন্য উপযুক্ত করে তোলে।400 cd/m2 উজ্জ্বলতা লবির মতো অভ্যন্তরীণ পরিবেশে পরিষ্কার দৃশ্যমানতা প্রদান করে, খুচরা স্থান, এবং পরিবহন হাব।

• এমবেডেড সিস্টেম প্রোটোটাইপিং: স্ট্যান্ডার্ড আরজিবি ইন্টারফেস এই ডিসপ্লেটিকে প্রোটোটাইপিং প্ল্যাটফর্মগুলির জন্য একটি দুর্দান্ত পছন্দ করে তোলে। এটি সরাসরি বিভিন্ন বিকাশ বোর্ডের সাথে সংযুক্ত হতে পারে যা সমান্তরাল আরজিবি আউটপুট সমর্থন করে,ইঞ্জিনিয়ারদের তাদের এমবেডেড প্রকল্পের জন্য একটি নির্ভরযোগ্য প্রদর্শন প্রদান.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন: CH101WS06A ডিসপ্লে মডিউলের সাধারণ অ্যাপ্লিকেশন কি?উত্তরঃ এই ১০.১ ইঞ্চি টিএফটি এলসিডি মডিউলটি শিল্পের এইচএমআই, ডিজিটাল সিগনেজ এবং এমবেডেড সিস্টেম প্রোটোটাইপিংয়ের জন্য ডিজাইন করা হয়েছে।এর 1024x600 রেজোলিউশন এবং প্রশস্ত দেখার কোণ এটি প্যানেল মাউন্ট সরঞ্জাম এবং পাবলিক তথ্য প্রদর্শন জন্য উপযুক্ত.

প্রশ্ন: এই মডিউলে টাচ প্যানেল আছে কি?উত্তরঃ না, CH101WS06A শুধুমাত্র ডিসপ্লে মডিউল। যদি স্পর্শ কার্যকারিতা প্রয়োজন হয়, আমরা ক্যাপাসিটিভ বা প্রতিরোধী স্পর্শ প্যানেল যোগ করার জন্য কাস্টমাইজেশন অফার করি।

প্রশ্ন: এলইডি ব্যাকলাইটের আয়ু কত?উত্তরঃ LED ব্যাকলাইটটি সাধারণত 30,000 থেকে 50,000 ঘন্টা নামমাত্র বর্তমানের সাথে অবিচ্ছিন্ন অপারেশন করার জন্য নামকরণ করা হয়।

প্রশ্নঃ এলসিএম রূপরেখা এবং সক্রিয় এলাকার আকারের মধ্যে পার্থক্য কী?উত্তরঃ এলসিএম রূপরেখা হল বেজেল সহ মডিউলের শারীরিক বাইরের মাত্রা। সক্রিয় এলাকা হ'ল প্রকৃত অঞ্চল যেখানে পিক্সেল প্রদর্শিত হয়। আপনার ঘেরটি ডিজাইন করার সময়,সঠিক ফিট জন্য LCM রূপরেখা পড়ুন.

প্রশ্নঃ প্রদর্শনটি কি বাইরের ব্যবহারের জন্য উপযুক্ত?উত্তরঃ 400 সিডি / মি 2 উজ্জ্বলতার সাথে স্ট্যান্ডার্ড সংস্করণটি অভ্যন্তরীণ ব্যবহারের জন্য ডিজাইন করা হয়েছে। বহিরঙ্গন পরিবেশের জন্য, আমরা আমাদের উচ্চ উজ্জ্বলতা কাস্টমাইজেশন বিকল্পটি সুপারিশ করি।
