পণ্যের বিবরণ

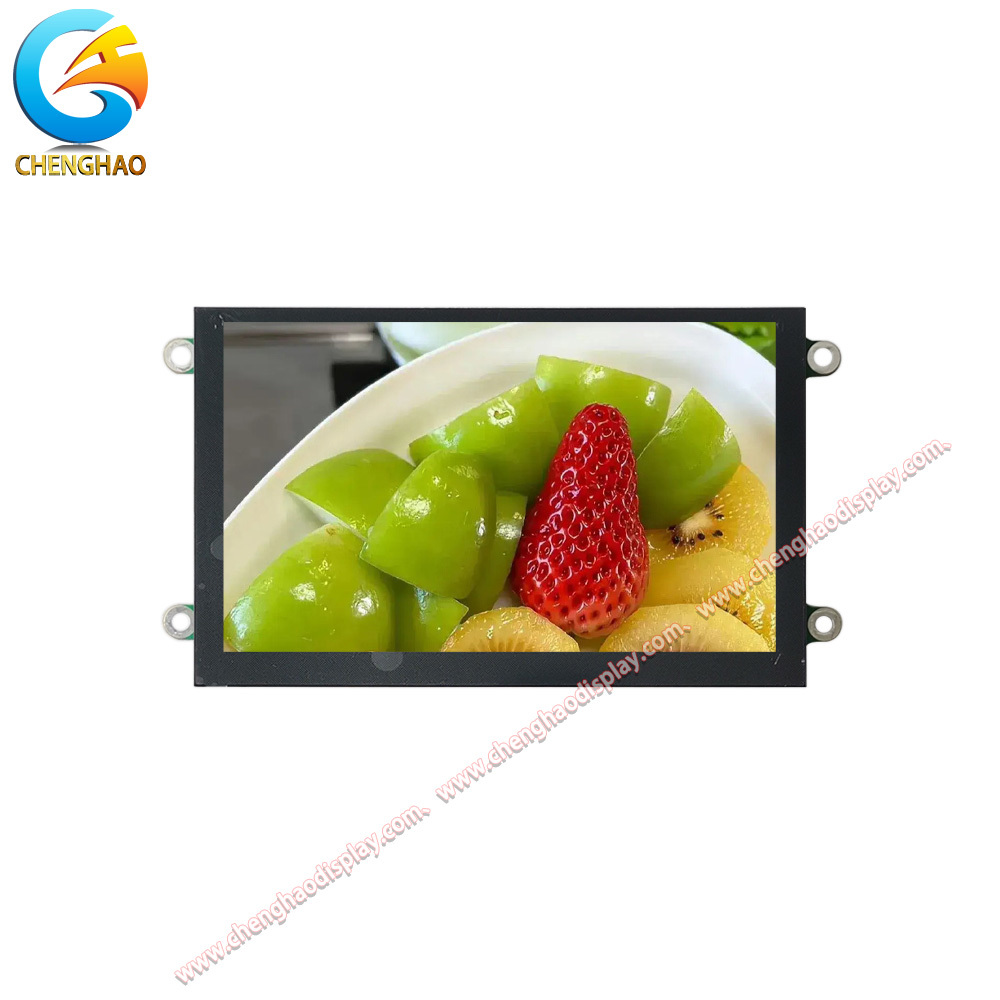

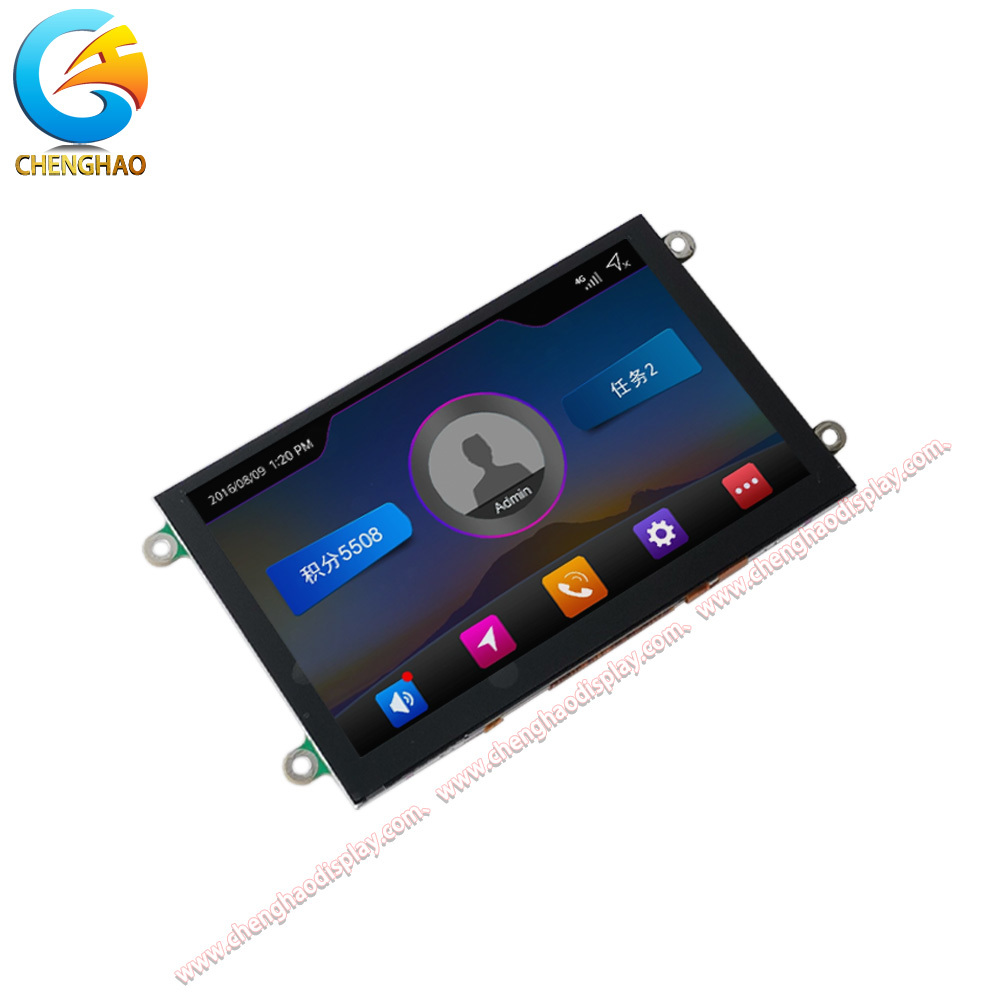

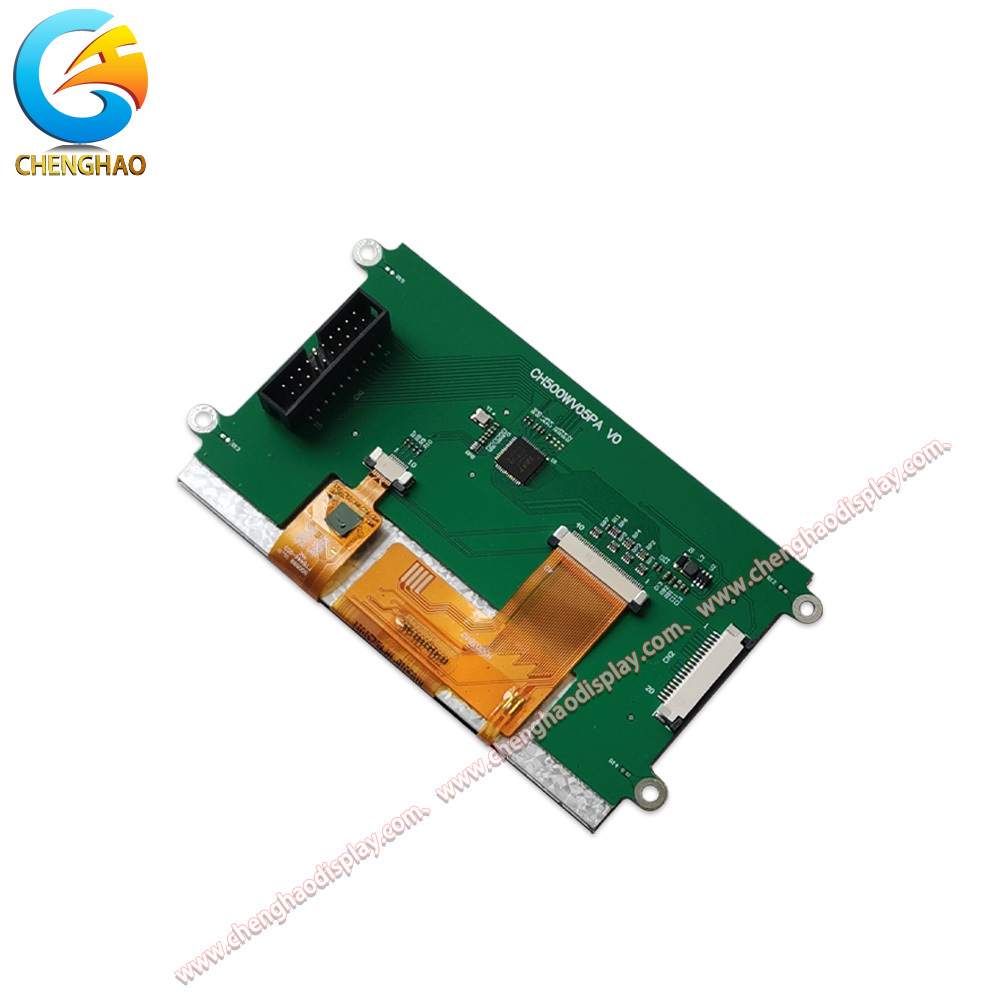

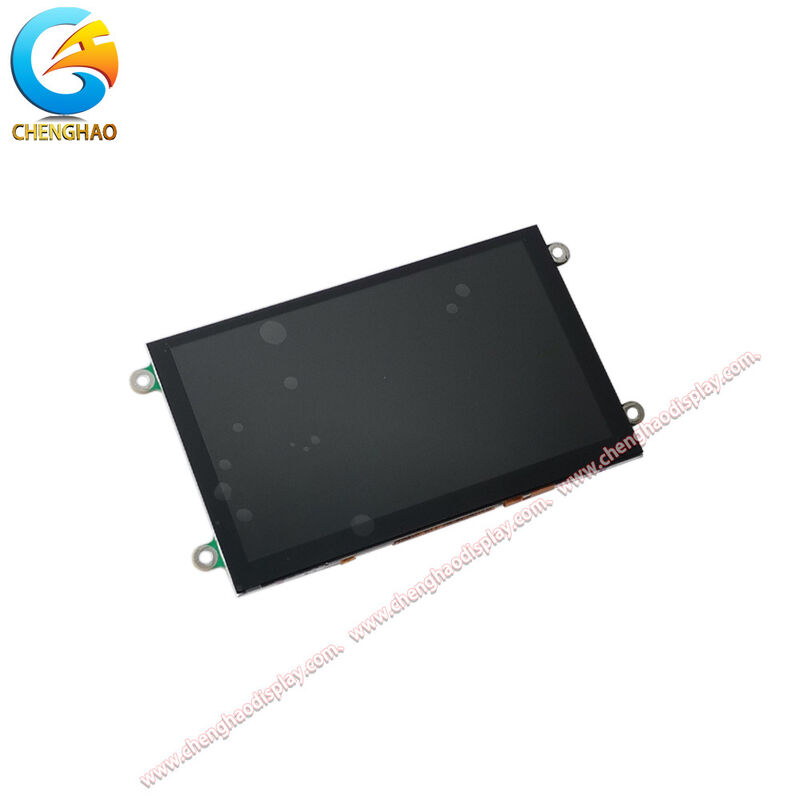

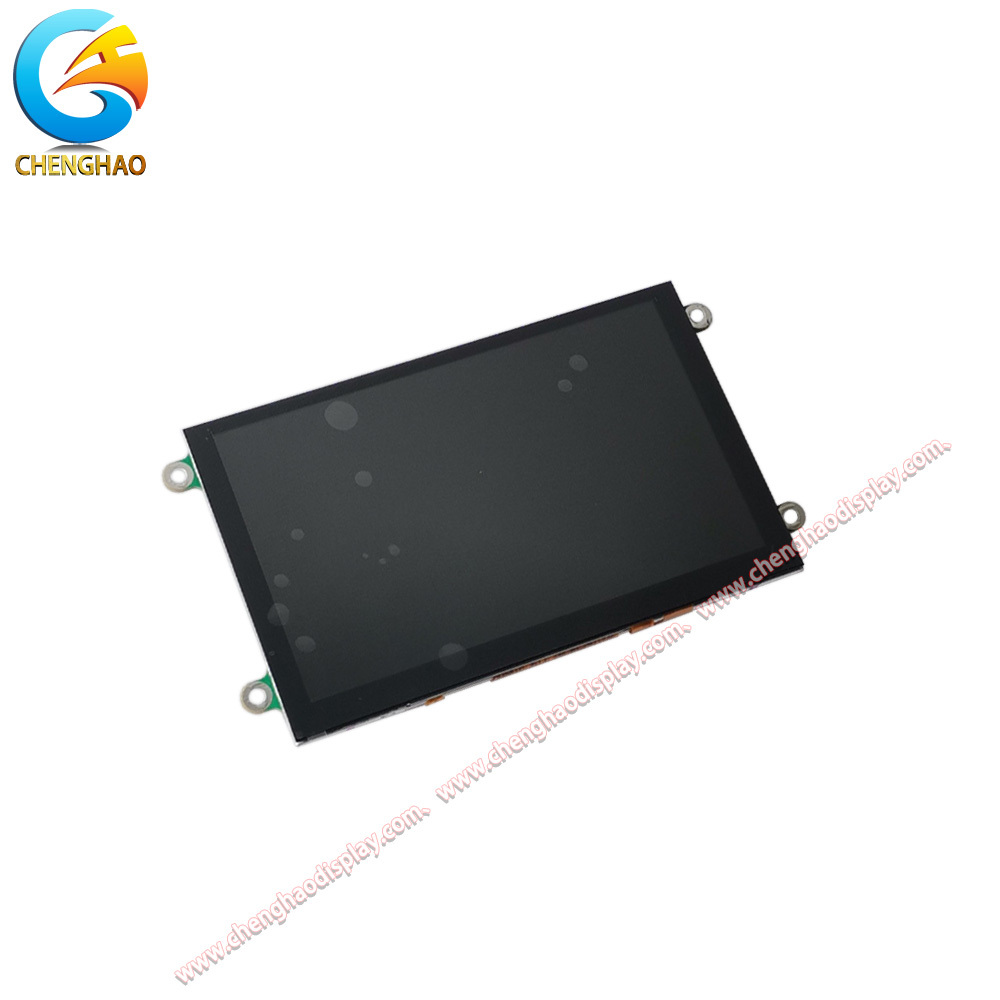

CH500WV05PA হল একটি 5.0-ইঞ্চি IPS TFT LCD মডিউল যা 800x480 রেজোলিউশন, 900cd/m2 উচ্চ উজ্জ্বলতা এবং চমৎকার সূর্যালোক পঠনযোগ্যতার জন্য সম্পূর্ণ 80/80/80/80 ভিউয়িং অ্যাঙ্গেল সহ। একটি সমন্বিত EVE2 (এমবেডেড ভিডিও ইঞ্জিন) গ্রাফিক্স কন্ট্রোলার সহ সজ্জিত, এই ডিসপ্লেটি SPI ইন্টারফেস (D-SPI/Q-SPI মোড) এবং ক্যাপাসিটিভ টাচ প্যানেল সমর্থন করে, যা একটি বাহ্যিক GPU ছাড়াই সমৃদ্ধ GUI বিকাশের সুবিধা দেয়। মডিউলটিতে উজ্জ্বল পরিবেশে প্রতিফলন কমাতে একটি অ্যান্টি-গ্লেয়ার সারফেস ট্রিটমেন্ট অন্তর্ভুক্ত রয়েছে। 120.7x75.8mm এর একটি কমপ্যাক্ট আউটলাইন, 108.0x64.8mm এর সক্রিয় এলাকা এবং একটি অনবোর্ড LED ড্রাইভার সহ, এটি দুটি সংযোগ বিকল্প সরবরাহ করে: একটি 2.54mm পিচ 20-পিন IDC বক্স হেডার এবং একটি 1.0mm পিচ 20-পিন FFC সংযোগকারী, যা শিল্প HMI, যন্ত্রানুষঙ্গ, স্মার্ট হোম কন্ট্রোল প্যানেল, চিকিৎসা ডিভাইস এবং স্বয়ংচালিত ডিসপ্লে অ্যাপ্লিকেশনগুলির জন্য নমনীয় ইন্টিগ্রেশন সরবরাহ করে।
পণ্যের বৈশিষ্ট্য
1. সরাসরি সূর্যালোক পঠনযোগ্যতার জন্য 900cd/m2 উচ্চ উজ্জ্বলতা
900cd/m2 এর একটি সাধারণ উজ্জ্বলতা সহ, এই ডিসপ্লেটি সরাসরি সূর্যালোকের নিচে স্পষ্টভাবে দৃশ্যমান থাকে, যা এটিকে বহিরঙ্গন কিয়স্ক, কৃষি সরঞ্জাম প্যানেল এবং সামুদ্রিক যন্ত্রপাতির জন্য আদর্শ করে তোলে যেখানে পরিবেষ্টিত আলো অনিয়ন্ত্রিত।
2. বিল্ট-ইন EVE2 গ্রাফিক্স ইঞ্জিন — বাহ্যিক GPU ছাড়াই স্মার্ট ডিসপ্লে
সমন্বিত EVE2 কন্ট্রোলার SPI কমান্ডের মাধ্যমে সম্পূর্ণরূপে অন-মডিউলে রেন্ডারিং, টাচ ডিকোডিং এবং অডিও আউটপুট পরিচালনা করে। এটি হোস্ট MCU-কে অফলোড করে এবং GUI বিকাশকে ত্বরান্বিত করে, যা সীমিত রিসোর্স সহ এমবেডেড সিস্টেমগুলির জন্য উপযুক্ত।
3. সম্পূর্ণ 80/80/80/80 IPS ভিউয়িং অ্যাঙ্গেল
IPS প্যানেল যেকোনো ভিউয়িং দিক থেকে সামঞ্জস্যপূর্ণ রঙ এবং কনট্রাস্ট সরবরাহ করে, যা শিল্প নিয়ন্ত্রণ কক্ষ, চিকিৎসা পর্যবেক্ষণ স্টেশন এবং ভাগ করা-ব্যবহারের টার্মিনালগুলিতে মাল্টি-অপারেটর পঠনযোগ্যতা সক্ষম করে।
4. চ্যালেঞ্জিং পরিবেশের জন্য অ্যান্টি-গ্লেয়ার সারফেস কোটিং
একটি AG কোটিং ওভারহেড আলো বা বহিরঙ্গন ঝলক থেকে স্পেকুলার প্রতিফলন কমিয়ে দেয়, নিশ্চিত করে যে উজ্জ্বলতা পৃষ্ঠের প্রতিফলনে হারিয়ে না যায় — স্বয়ংচালিত ড্যাশবোর্ড ডিসপ্লে এবং রোদ-এক্সপোজড বহিরঙ্গন প্যানেলগুলির জন্য একটি গুরুত্বপূর্ণ বৈশিষ্ট্য।
5. ডুয়াল ইন্টারফেস নমনীয়তা সহ ক্যাপাসিটিভ টাচ প্যানেল
প্রজেক্টিভ ক্যাপাসিটিভ টাচ প্যানেল মাল্টি-টাচ অঙ্গভঙ্গি সমর্থন করে, যখন ডুয়াল-কানেক্টর ডিজাইন (2.54mm IDC হেডার + 1.0mm FFC) এমবেডেড অ্যাপ্লিকেশনগুলিতে বিভিন্ন এনক্লোজার ডিজাইনের জন্য ওয়্যারিং নমনীয়তা সরবরাহ করে।
পণ্যের অঙ্কন
বিস্তারিত স্পেসিফিকেশন
| আইটেম |
মান |
| মডিউল নাম |
ক্যাপাসিটিভ টাচ ও EVE2 গ্রাফিক্স ইঞ্জিন সহ 5.0" IPS TFT LCD মডিউল |
| মডিউল নং |
CH500WV05PA |
| ডিসপ্লে মোড |
ট্রান্সমিশিভ / স্বাভাবিকভাবে কালো |
| স্ক্রিন সাইজ |
5.0 ইঞ্চি |
| রেজোলিউশন |
800x480 |
| ভিউয়িং ডিরেকশন |
80/80/80/80 (সম্পূর্ণ ভিউয়িং অ্যাঙ্গেল) |
| স্ক্রিন উজ্জ্বলতা |
900 cd/m2 (typ.) |
| মডিউল ইন্টারফেস |
SPI (D-SPI / Q-SPI মোড) |
| FPC পিন সংখ্যা |
20-পিন (2.54mm IDC বক্স হেডার / 1.0mm FFC) |
| মডিউল সাইজ |
120.7(W)x75.8(H) মিমি |
| সক্রিয় এলাকা সাইজ |
108.0(W)x64.8(H) মিমি |
| টাচ টাইপ |
ক্যাপাসিটিভ টাচ (CTP) |
| অ্যান্টি-গ্লেয়ার |
হ্যাঁ (AG কোটিং) |
কাস্টমাইজড পরিচিতি
চেংহাও TFT LCD মডিউল, মনো LCD ডিসপ্লে, কালার OLED মডিউল এবং মনো OLED মডিউল জুড়ে পেশাদার কাস্টমাইজেশন সরবরাহ করে। আমরা অফার করি:
- FPC টেইলরিং: আপনার এনক্লোজার এবং সংযোগকারী বিন্যাসের সাথে মেলে কাস্টম FPC আউটলাইন, দৈর্ঘ্য এবং পিন সংখ্যা।
- ইন্টারফেস অ্যাডাপ্টেশন: আপনার হোস্ট প্ল্যাটফর্মের সাথে মানানসই SPI, MCU, RGB, MIPI, LVDS, EDP এবং HDMI ইন্টারফেস বিকল্প উপলব্ধ।
- উজ্জ্বলতা টিউনিং: স্ট্যান্ডার্ড 200-300 cd/m2 থেকে উচ্চ-উজ্জ্বলতা 500+ cd/m2 পর্যন্ত, অভ্যন্তরীণ বা সূর্যালোক-পঠনযোগ্য অ্যাপ্লিকেশনগুলির জন্য ক্যালিব্রেটেড।
- টাচ ইন্টিগ্রেশন: আপনার পণ্যের প্রয়োজনীয়তার উপর ভিত্তি করে ক্যাপাসিটিভ টাচ, রেজিস্ট্রিভ টাচ বা নো-টাচ কনফিগারেশন।
- অ্যান্টি-গ্লেয়ার কোটিং: বহিরঙ্গন এবং উচ্চ-গ্লেয়ার পরিবেশের জন্য পরিবেষ্টিত প্রতিফলন কমাতে AG সারফেস ট্রিটমেন্ট।
- কভার গ্লাস কাস্টমাইজেশন: আপনার ব্র্যান্ড এবং শিল্প ডিজাইনের সাথে মেলে কাস্টমাইজড গ্লাস পুরুত্ব, আকৃতি, রঙ এবং সিল্ক-স্ক্রিন প্রিন্টিং।
একটি কাস্টমাইজড সমাধানের জন্য আপনার স্পেসিফিকেশন সহ আমাদের ইঞ্জিনিয়ারিং টিমের সাথে যোগাযোগ করুন।
অ্যাপ্লিকেশন কেস
- শিল্প HMI প্যানেল: বিল্ট-ইন EVE2 গ্রাফিক্স ইঞ্জিন সহ SPI ইন্টারফেস একটি উচ্চ-প্রান্তের হোস্ট প্রসেসরের প্রয়োজন ছাড়াই PLC-চালিত যন্ত্রপাতি, প্রক্রিয়া নিয়ন্ত্রণ স্টেশন এবং ফ্যাক্টরি-ফ্লোর অপারেটর টার্মিনালগুলির জন্য সমৃদ্ধ টাচস্ক্রিন নিয়ন্ত্রণ ইন্টারফেস সক্ষম করে।
- স্মার্ট হোম কন্ট্রোল প্যানেল: কমপ্যাক্ট 5.0-ইঞ্চি আকার, ক্যাপাসিটিভ মাল্টি-টাচ এবং 900cd/m2 উজ্জ্বলতা এটিকে ওয়াল-মাউন্টেড হোম অটোমেশন হাব, জলবায়ু নিয়ন্ত্রক এবং নিরাপত্তা সিস্টেম ইন্টারফেসগুলির জন্য উপযুক্ত করে তোলে যা উজ্জ্বলভাবে আলোকিত কক্ষগুলিতেও দৃশ্যমান।
- সামুদ্রিক ও বহিরঙ্গন যন্ত্রানুষঙ্গ: উচ্চ উজ্জ্বলতা অ্যান্টি-গ্লেয়ার কোটিংয়ের সাথে মিলিত হয়ে সরাসরি সূর্যালোকের নিচে পঠনযোগ্যতা নিশ্চিত করে, যা বোট ড্যাশবোর্ড ডিসপ্লে, জিপিএস নেভিগেশন যন্ত্র এবং বহিরঙ্গন মিটারিং সরঞ্জামের জন্য আদর্শ।
- চিকিৎসা পর্যবেক্ষণ ডিভাইস: IPS সম্পূর্ণ ভিউয়িং অ্যাঙ্গেল এবং উচ্চ কনট্রাস্ট অনুপাত ক্লিনিকাল সেটিংসে মাল্টি-অ্যাঙ্গেল পঠনযোগ্যতা সক্ষম করে, যা রোগীর মনিটর, ইনফিউশন পাম্প ডিসপ্লে এবং পোর্টেবল ডায়াগনস্টিক টার্মিনালগুলির জন্য উপযুক্ত।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: এই ডিসপ্লেটি কোন SPI মোড সমর্থন করে?
এই মডিউলটি D-SPI (সিঙ্গেল ডেটা লেন) এবং Q-SPI (কোয়াড ডেটা লেন) উভয় মোড সমর্থন করে, যা গ্রাফিক্স-ইনটেনসিভ অ্যাপ্লিকেশনগুলিতে উচ্চতর ব্যান্ডউইথের জন্য EVE2 কন্ট্রোলারের মাধ্যমে কনফিগারযোগ্য।
প্রশ্ন 2: উজ্জ্বলতা সামঞ্জস্য করা যেতে পারে?
হ্যাঁ, অনবোর্ড LED ড্রাইভার (EVE2 PWM নিয়ন্ত্রণের মাধ্যমে চালিত) 0 থেকে 900cd/m2 পর্যন্ত সফ্টওয়্যার-সামঞ্জস্যযোগ্য ব্যাকলাইট উজ্জ্বলতা অনুমতি দেয়।
প্রশ্ন 3: একটি পৃথক GPU বা ডিসপ্লে কন্ট্রোলার প্রয়োজন?
না। সমন্বিত EVE2 গ্রাফিক্স ইঞ্জিন অনবোর্ডে সমস্ত রেন্ডারিং, টাচ ডিকোডিং এবং অডিও আউটপুট পরিচালনা করে, সাধারণ SPI কমান্ডের মাধ্যমে হোস্ট MCU-এর সাথে যোগাযোগ করে।
প্রশ্ন 4: কোন টাচ অঙ্গভঙ্গি সমর্থিত?
প্রজেক্টিভ ক্যাপাসিটিভ টাচ প্যানেল একক-টাচ, মাল্টি-টাচ অঙ্গভঙ্গি (5 পয়েন্ট পর্যন্ত), সোয়াইপ এবং পিঞ্চ-টু-জুম সমর্থন করে, যা EVE2 টাচ ইঞ্জিনের মাধ্যমে কনফিগারযোগ্য।
প্রশ্ন 5: FPC এবং সংযোগকারী কাস্টমাইজ করা যেতে পারে?
হ্যাঁ। চেংহাও আপনার নির্দিষ্ট এনক্লোজার এবং ইন্টারফেস প্রয়োজনীয়তাগুলির সাথে মানানসই কাস্টম FPC আউটলাইন, পিন সংখ্যা এবং সংযোগকারী প্রকার (IDC, FFC, ZIF) সরবরাহ করে।
