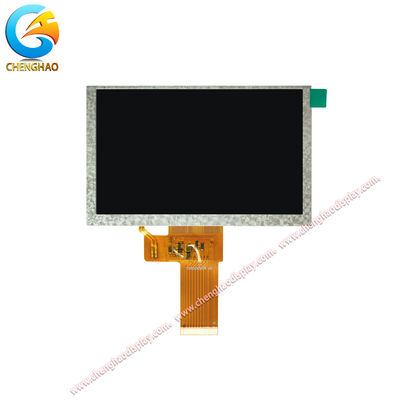

৫ ইঞ্চি আইপিএস টিএফটি এলসিডি ডিসপ্লে মডিউল ১০২৪x৬০০ এলভিডিএস ৫০০ নিটস ইন্ডাস্ট্রিয়াল এইচএমআই এর জন্য

পণ্যের বিবরণ

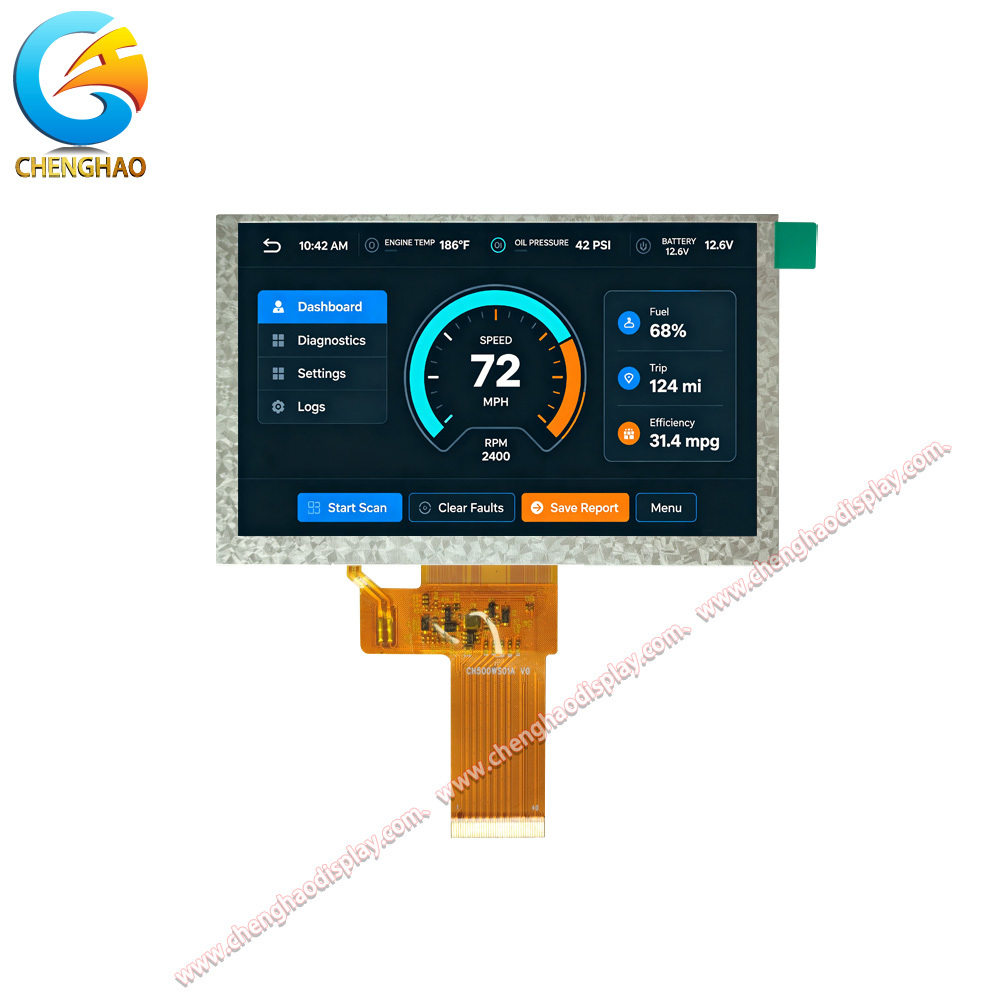

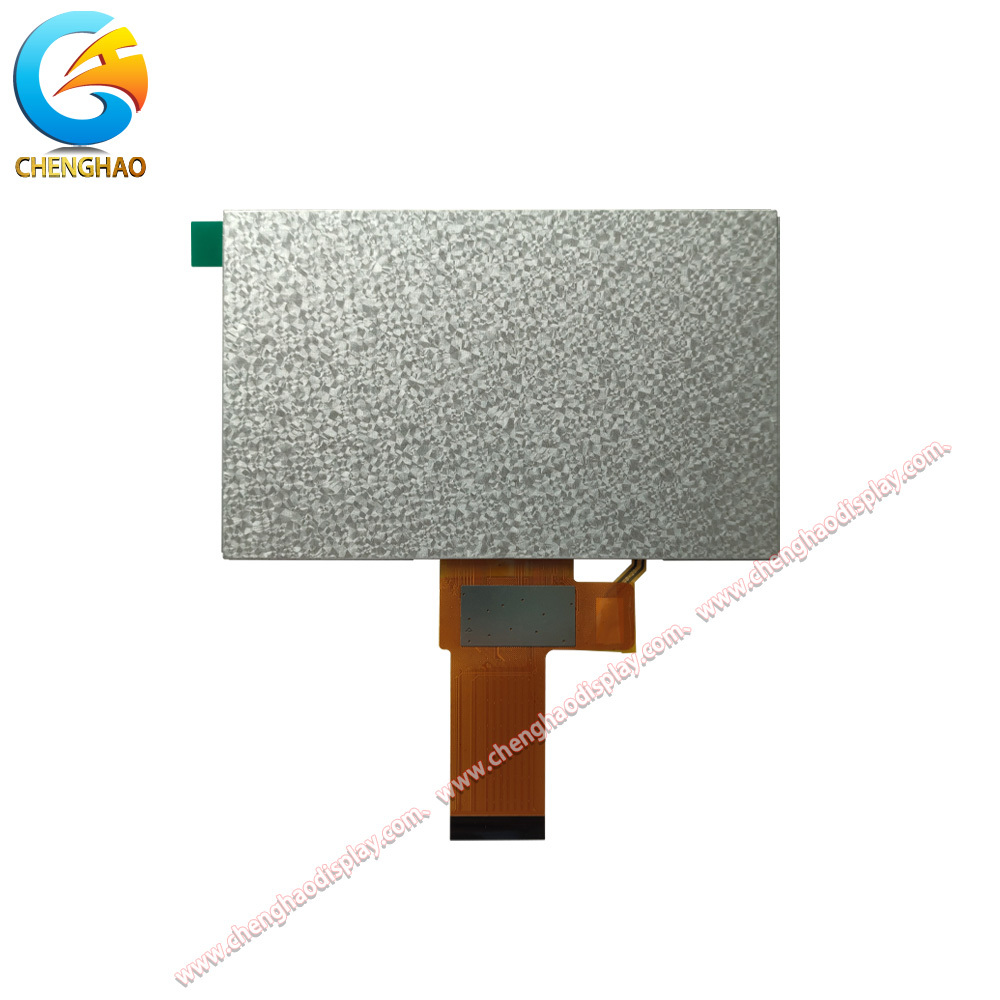

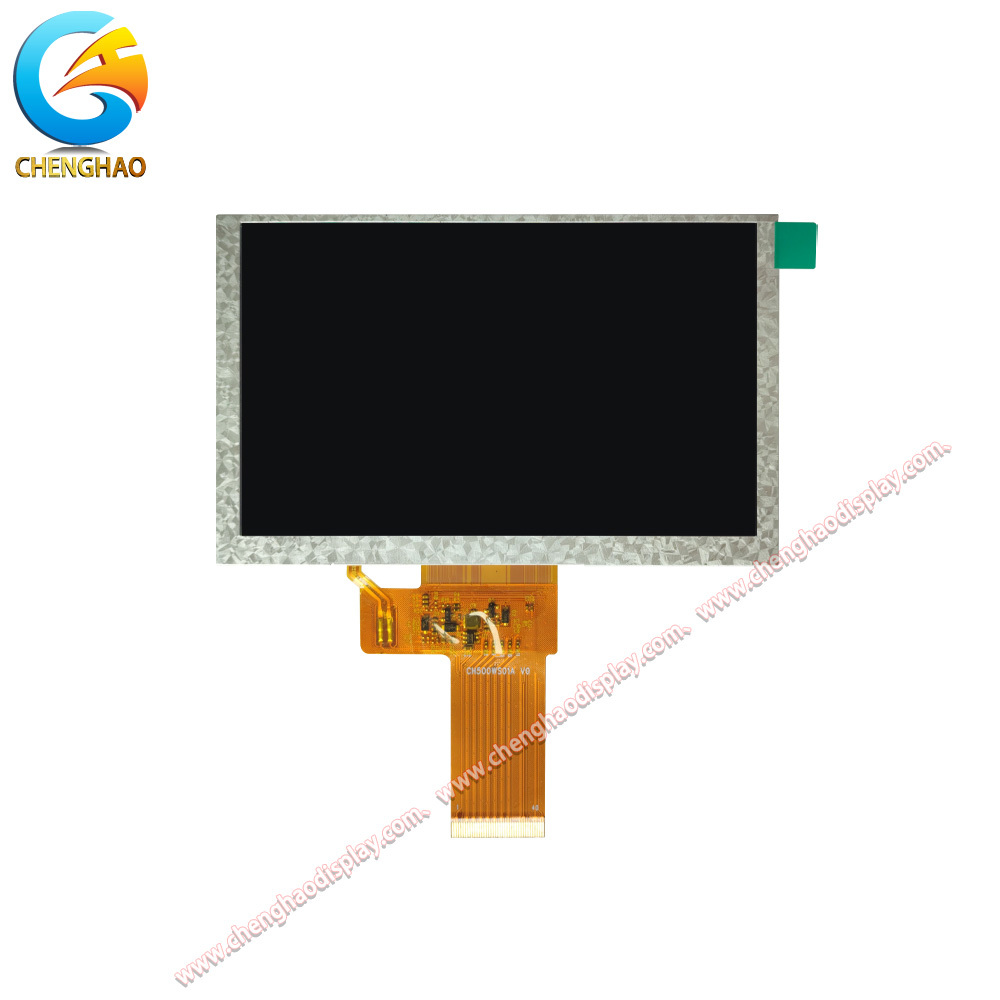

CH500WS01A হল একটি 5.0 ইঞ্চি IPS TFT LCD ডিসপ্লে মডিউল যার 1024 x (RGB) x 600 রেজোলিউশন এবং একটি 40-পিন LVDS ইন্টারফেস রয়েছে। এটি 500 cd/m2 এর একটি সাধারণ উজ্জ্বলতা, 16.7 মিলিয়ন রঙ এবং 85/85/85/85 দেখার দিক প্রদান করে যা একাধিক অবস্থান থেকে ধারাবাহিক পঠনযোগ্যতা নিশ্চিত করে। প্যানেলটি একটি IPS ট্রান্সমিসিভ নরমালি ব্ল্যাক মোড ব্যবহার করে যার 120.7 x 75.8 মিমি আউটলাইন এবং 108.03 x 64.8 মিমি সক্রিয় এলাকা রয়েছে। অপারেটিং তাপমাত্রা -20 থেকে +70 ডিগ্রি সেলসিয়াস পর্যন্ত এবং স্টোরেজ তাপমাত্রা -30 থেকে +80 ডিগ্রি সেলসিয়াস পর্যন্ত। মডিউলটিতে কোনও টাচ প্যানেল নেই এবং এটি শিল্প HMI প্যানেল, ইন্সট্রুমেন্টেশন, কন্ট্রোল টার্মিনাল এবং এমবেডেড ডিসপ্লে সিস্টেমের জন্য ডিজাইন করা হয়েছে যার জন্য একটি স্থিতিশীল LVDS ইন্টারফেস এবং দীর্ঘমেয়াদী সরবরাহ প্রয়োজন।

পণ্যের বৈশিষ্ট্য

• 1024 x (RGB) x 600 রেজোলিউশন তীক্ষ্ণ টেক্সট, গ্রাফ এবং অপারেটর ইন্টারফেস কন্টেন্ট সরবরাহ করে।
• 500 cd/m2 সাধারণ উজ্জ্বলতা বেশিরভাগ অভ্যন্তরীণ এবং নিয়ন্ত্রিত শিল্প পরিবেশে স্পষ্ট দেখার জন্য সহায়ক।
• IPS প্রযুক্তি 85/85/85/85 দেখার দিক সহ প্রতিটি দিক থেকে ছবির সামঞ্জস্য বজায় রাখে।
• একটি 40-পিন LVDS ইন্টারফেস শিল্প নিয়ন্ত্রণ বোর্ড এবং ডিসপ্লে কন্ট্রোলার প্ল্যাটফর্মের সাথে ইন্টিগ্রেশন সহজ করে তোলে।

পণ্যের অঙ্কন

বিস্তারিত স্পেসিফিকেশন

কাস্টমাইজড পরিচিতি

Chenghao TFT LCD মডিউল, মনো LCD ডিসপ্লে, কালার OLED মডিউল এবং মনো OLED মডিউলের জন্য কাস্টমাইজড ডিসপ্লে মডিউল পরিষেবা সরবরাহ করে। কাস্টমাইজেশন FPC লেআউট এবং পিন কনফিগারেশন, ইন্টারফেস নির্বাচন, উজ্জ্বলতা টিউনিং, টাচ ইন্টিগ্রেশন, অ্যান্টি-গ্লেয়ার সারফেস ট্রিটমেন্ট এবং কভার গ্লাস ডিজাইন কভার করে।

• FPC কাস্টমাইজেশনের মধ্যে আউটলাইন, দৈর্ঘ্য, পিন সংখ্যা এবং সংযোগকারী লেআউট অন্তর্ভুক্ত।
• ইন্টারফেস বিকল্পগুলির মধ্যে LVDS, SPI, MCU, RGB, MIPI, EDP এবং HDMI অন্তর্ভুক্ত।
• উজ্জ্বলতা স্ট্যান্ডার্ড অভ্যন্তরীণ ব্যবহার বা উচ্চতর পরিবেষ্টিত-আলো পরিবেশের জন্য টিউন করা যেতে পারে।
• ক্যাপাসিটিভ টাচ, রেজিস্ট্রিভ টাচ এবং নো-টাচ কনফিগারেশন উপলব্ধ।
• AG সারফেস ট্রিটমেন্ট উজ্জ্বল ইনস্টলেশন এলাকায় প্রতিফলন কমাতে পারে।
• কভার গ্লাস পুরুত্ব, আকৃতি, রঙ এবং সিল্ক প্রিন্টিং দ্বারা কাস্টমাইজ করা যেতে পারে।

অ্যাপ্লিকেশন কেস

• শিল্প HMI প্যানেল:1024 x 600 রেজোলিউশন এবং LVDS ইন্টারফেস স্পষ্ট অপারেটর ড্যাশবোর্ড, মেশিন স্ট্যাটাস স্ক্রিন এবং কন্ট্রোল টার্মিনাল সমর্থন করে।
• পরীক্ষা এবং পরিমাপ সরঞ্জাম:প্রশস্ত দেখার কোণ এবং স্থিতিশীল রঙের আউটপুট প্রযুক্তিবিদদের বিভিন্ন অবস্থান থেকে ওয়েভফর্ম, মান এবং মেনু পড়তে সাহায্য করে।
• কিয়স্ক এবং কন্ট্রোল টার্মিনাল:কমপ্যাক্ট 5.0 ইঞ্চি আউটলাইন এবং 40-পিন ইন্টারফেস স্থান-সীমাবদ্ধ এমবেডেড সিস্টেমে ইন্টিগ্রেশন সহজ করে তোলে।
• বিল্ডিং কন্ট্রোল সরঞ্জাম:একটি 500 cd/m2 ডিসপ্লে এবং প্রশস্ত তাপমাত্রা পরিসীমা পর্যবেক্ষণ করা অভ্যন্তরীণ পরিবেশে নির্ভরযোগ্য অপারেশন সমর্থন করে।
