240x320 টিএন টিএফটি এলসিডি মডিউল 2.2" ট্রান্সমিসিভ টিএন এফপিসি এসপিআই আইএলআই 9341 ভি আইসি সহ

পণ্যের বর্ণনা

1. স্পেসিফিকেশন

2বর্ণনা

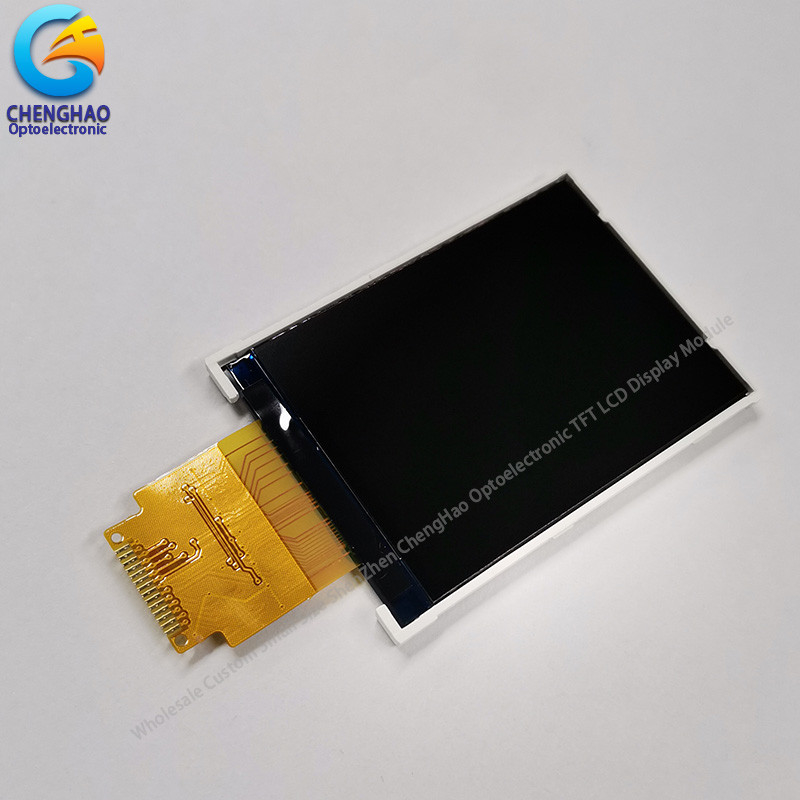

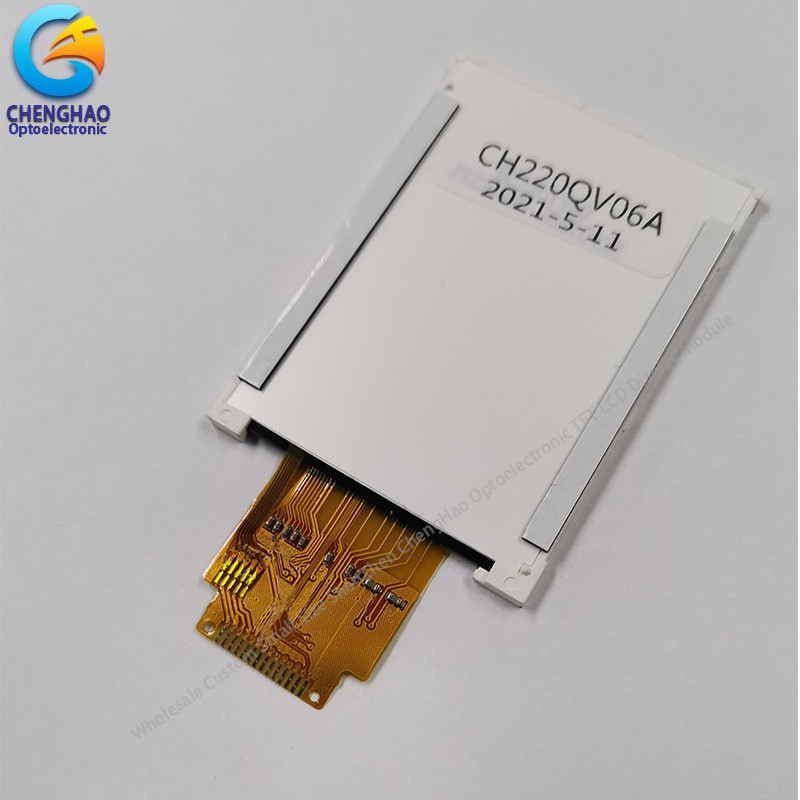

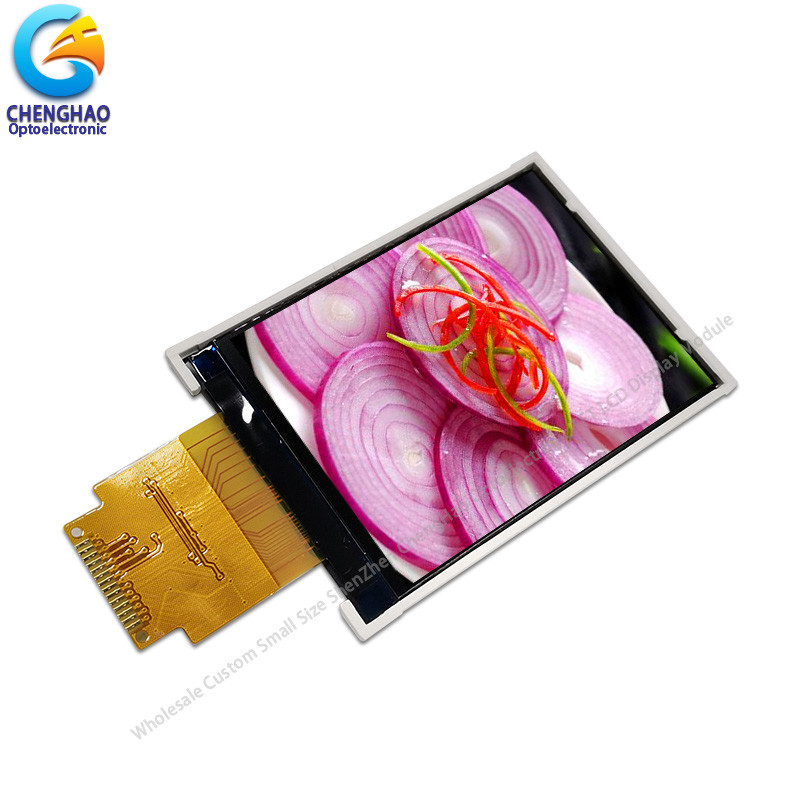

চেংহাও ডিসপ্লে মডেল CH220QV06A একটি রঙিন সক্রিয় ম্যাট্রিক্স পাতলা ফিল্ম ট্রানজিস্টর (টিএফটি) তরল স্ফটিক ডিসপ্লে (এলসিডি) যা একটি স্যুইচিং ডিভাইস হিসাবে অদম্য সিলিকন টিএফটি ব্যবহার করে।এই মডেল একটি TFT LCD প্যানেল গঠিত হয়, একটি ড্রাইভিং আইসি, একটি ব্যাক-লাইট, এবং FPC.

এই টিএফটি এলসিডি-তে ২.২ ইঞ্চি (ভার্টিকেল স্ক্রিন) ডায়াগনালভাবে পরিমাপকৃত সক্রিয় প্রদর্শন এলাকা রয়েছে যা ২৪০টি অনুভূমিক x ৩২০টি উল্লম্ব পিক্সেলের সমন্বয়ে গঠিত ।

এই প্রকল্পের জন্য ব্যবহৃত ড্রাইভারটি হল ILI9341V এবং এটি 8 বিট SPI সংকেত ইনপুট দ্বারা 262K রঙ প্রদর্শন করতে পারে।ড্রাইভারটি গ্লাসের উপর মাউন্ট করা হয় এবং ডিসপ্লে মডিউল চালানোর জন্য উপাদানগুলি সহ FPC এর মাধ্যমে আন্তঃসংযোগ. এসপিআই ইন্টারফেস সমর্থন.

উপরন্তু, FPC গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে, যেমন ব্যাক-লাইট এবং সিটিপি কাঠামো, ইন্টারফেস সংজ্ঞা ইত্যাদি পরিবর্তন করা।

RoHS সম্মতি এবং হ্যালোজেন মুক্ত।

3. অঙ্কন

নোটঃ
(1) ডিসপ্লে টাইপঃ 2.2 ইঞ্চি টিএফটি + আরটিপি
(২) দেখার দিকঃ ৬ঃ00
(3) এলসিডি ড্রাইভ আইসিঃ ILI9341V
(4) পোলারাইজার মোডঃ ট্রান্সমিসিভ/পজিটিভ
(5) অপারেটিং তাপমাত্রাঃ -20 ~ 70 °C
(6) সঞ্চয়স্থান তাপমাত্রাঃ -30 ~ 80 °C
(৭) ডি-মার্কারের সহনশীলতাঃ ±০।20
(8) সুরক্ষাঃ ROHS

4দ্রুত বিবরণ

* এলসিডি নামঃ পাইকারি 2.2 " 8 বিট এলসিডি ডিসপ্লে 240x320 রেজোলিউশন Tn Tft মডিউল ILI9341V IC সহ
* পার্ট নং. : CH220QV06A
* আকারঃ 2.2 ইঞ্চি
* টাচ প্যানেলের সাথে অথবা নাঃ না
* টাচ টাইপ সমর্থনঃ ক্যাপাসিটিভ∙ অথবা রেসিসিভ টাচ প্যানেল
* ডিসপ্লে টাইপঃ 2.2"TFT
* ডিসপ্লে রঙঃ 262K (বিকল্প 16.7M / 65K)
* রেজোলিউশন (পিক্সেল): 240 ((RGB) * 320
* পিক্সেল পিচঃ 0.219 (এইচ) * 0.219 ((ভি) মিমি
* দেখার দিকঃ ৬ঃ00
* কন্ট্রোলার আইসিঃ ILI9341V
* ডিসপ্লে মোডঃ ট্রান্সমিসিভ/সাধারণত সাদা/টিএন
* সামগ্রিক আকারঃ 40.1 ((W) × 55.2 ((H) × 2.35 ((T) মিমি
* সক্রিয় এলাকাঃ 33.84 ((W) × 45.12 ((H) মিমি
* উজ্জ্বলতাঃ 250 সিডি/মি2
* কন্ট্রাস্টঃ ৫০০: ১
* ইন্টারফেস প্রকারঃ 4 লাইন 8 বিট এসপিআই (ঐচ্ছিক আরজিবি / এমসিইউ / এমআইপিআই ইন্টারফেস)
* পিন নংঃ ১৪ পিন
* পিন পিচঃ 0.4 মিমি
* সংযোগকারী প্রকারঃ সংযোগকারী প্রকার
* ইনপুট ভোল্টেজঃ ৩.২ ভোল্ট
* ব্যাকলাইটের ধরন এবং রঙঃ LED ব্যাকলাইট/সাদা
ব্যাকলাইটঃ 4 LED সমান্তরাল
* এলইডি লাইফ স্প্যানঃ 20000h

5আবেদন

* পণ্যগুলি সাধারণ যোগাযোগ, গৃহস্থালী যন্ত্রপাতি, শিল্প নিয়ন্ত্রণ, চিকিৎসা ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়

যন্ত্রপাতি, পিওএস মেশিন, যন্ত্রপাতি, জিপিএস নেভিগেশন, ডিজিটাল ফটো ফ্রেম, নেটবুক, আর্থিক

ইলেকট্রনিক্স, যোগাযোগ ইলেকট্রনিক্স, ভোক্তা ইলেকট্রনিক্স, তথ্য যন্ত্রপাতি, সংস্কৃতি, শিক্ষা,

খেলাধুলা, বিনোদন এবং অন্যান্য ক্ষেত্রে ।

* যেমন স্মার্ট পরিধানযোগ্য ডিভাইস (যেমন ঘড়ি, আঙ্গুলের স্পন্দন মিটার), গাড়ি প্রদর্শন ডিভাইস (গাড়ি কেন্দ্রীয়)

কন্ট্রোল ডিসপ্লে, নেভিগেশন ডিসপ্লে/হেড রেস্ট ডিসপ্লে ইত্যাদি), পেমেন্ট আর্থিক সরঞ্জাম (কার্ড রিডার, নগদ

রেজিস্টার ইত্যাদি), গ্রাহক টার্মিনাল সরঞ্জাম (রিফ্রিজারেটর, কফি মেশিন, স্মার্ট রাইস কুকার ইত্যাদি), লিফট

প্রদর্শন সরঞ্জাম (লিফট ডিজিটাল ডিসপ্লে), শিল্প নিয়ন্ত্রণ সরঞ্জাম (শিল্প প্রদর্শন), যন্ত্রপাতি

পরিমাপ সরঞ্জাম (ডিটেক্টর, মনিটর), কৃত্রিম বুদ্ধিমত্তা সরঞ্জাম (স্মার্ট রোবট), চিকিৎসা সরঞ্জাম

(হার্ট রেট মনিটরিং ডিসপ্লে) ), স্মার্ট হোম সরঞ্জাম (রান্নাঘরের ধোঁয়া মেশিন), নিরাপত্তা সনাক্তকরণ

যন্ত্রপাতি (স্মার্ট অ্যাক্সেস কন্ট্রোল, পার্চ কার্ড মেশিন ইত্যাদি), ভেন্ডিং মেশিন ইত্যাদি।

6আমাদের সেবা

উচ্চ মানের পণ্যগুলি শিল্পের বিশ্বখ্যাত উদ্যোগগুলির সাথে দীর্ঘমেয়াদী সম্পর্ক গড়ে তুলতে সক্ষম করে

(1) প্রতিযোগিতামূলক মূল্য

নিজের মালিকানাধীন কারখানাগুলি কম দাম এবং আরও ভাল মানের নিশ্চয়তা দেয়।

(২) শক্তিশালী প্রযুক্তিগত শক্তি

আমরা রঙিন এলসিডি স্ক্রিন উৎপাদনে বিশেষজ্ঞ একটি শীর্ষ সরবরাহকারী। আমরা পণ্য গবেষণা এবং উন্নয়ন সমৃদ্ধ অভিজ্ঞতা সঙ্গে একটি প্রযুক্তিগত দল আছে,এবং গ্রাহকদের পেশাদারী প্রযুক্তিগত সহায়তা এবং কাস্টমাইজড পরামর্শ সেবা যে কোন সময় প্রদান করতে পারেন, যা বিশেষ প্রকল্পের চাহিদা সহ সহযোগী গ্রাহকদের জন্য খুবই গুরুত্বপূর্ণ।

(৩) দীর্ঘমেয়াদী অংশীদার

পণ্য 40 টিরও বেশি দেশে বিক্রি করা হয়, তাই Chenghao Optoelectronic থেকে আপনি আরো স্থিতিশীল সরবরাহ প্রতিশ্রুতি পেতে পারেন;

(৪) পেশাদার সেবা

আমাদের একটি পেশাদার বিক্রয়োত্তর দল রয়েছে যা আপনাকে দিনে 24 ঘন্টা বিক্রয়োত্তর পরামর্শ পরিষেবা সরবরাহ করতে পারে। একই সময়ে, যদি আপনি আমাদের পণ্য ব্যবহারের প্রক্রিয়াতে কোনও সমস্যার মুখোমুখি হন,আপনি আমাদের প্রতিক্রিয়া দিতে পারেন, এবং আমাদের টেকনিক্যাল ইঞ্জিনিয়াররা আপনাকে যেকোনো সময় অনলাইন রিমোট কনসাল্টিং সেবা প্রদান করবে।

(৫) গুণমান নিশ্চিত করা

সমস্ত প্যানেল ১০০% নতুন, কোন ভুয়া প্যানেল নেই; সমস্ত প্যাকেজগুলিতে লেবেল এবং সিরিয়াল নম্বর রয়েছে যাতে গ্রাহকরা সহজেই দেখতে পারেন;
