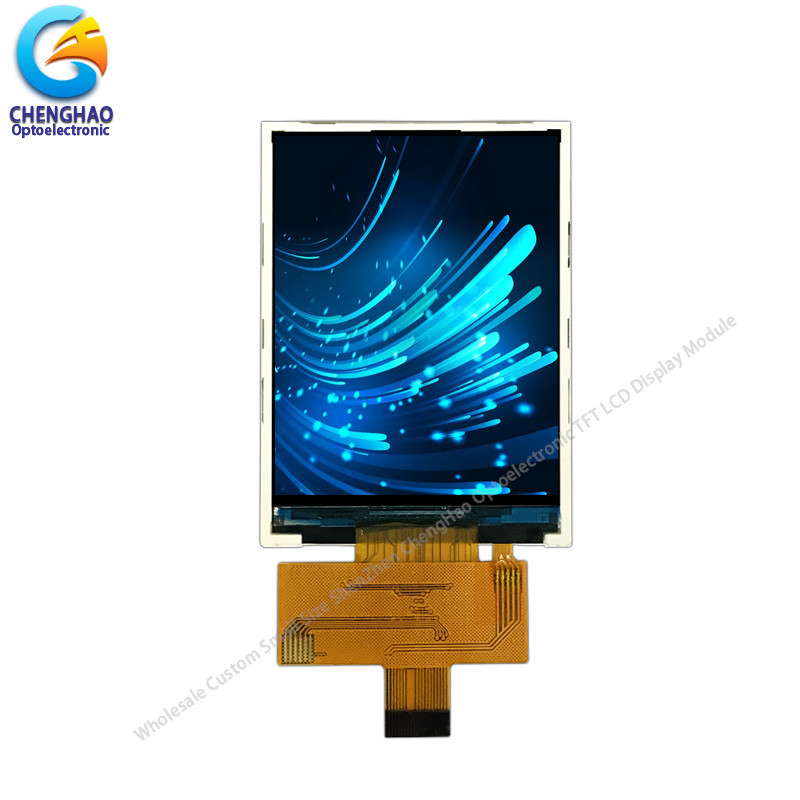

240X320 রঙিন এলসিডি ডিসপ্লে মডিউল 20 পিন এমআইপিআই ইন্টারফেস 2.8 "টিএফটি এলসিডি স্ক্রিন

পণ্যের বর্ণনা

240*320 রঙিন এলসিডি ডিসপ্লে মডিউল 20 পিন MIPI ইন্টারফেস 2.8 "Tft.

1রঙিন এলসিডি মডিউলের স্পেসিফিকেশন

2. ছোট এলসিডি ডিসপ্লে মডিউলের বর্ণনা

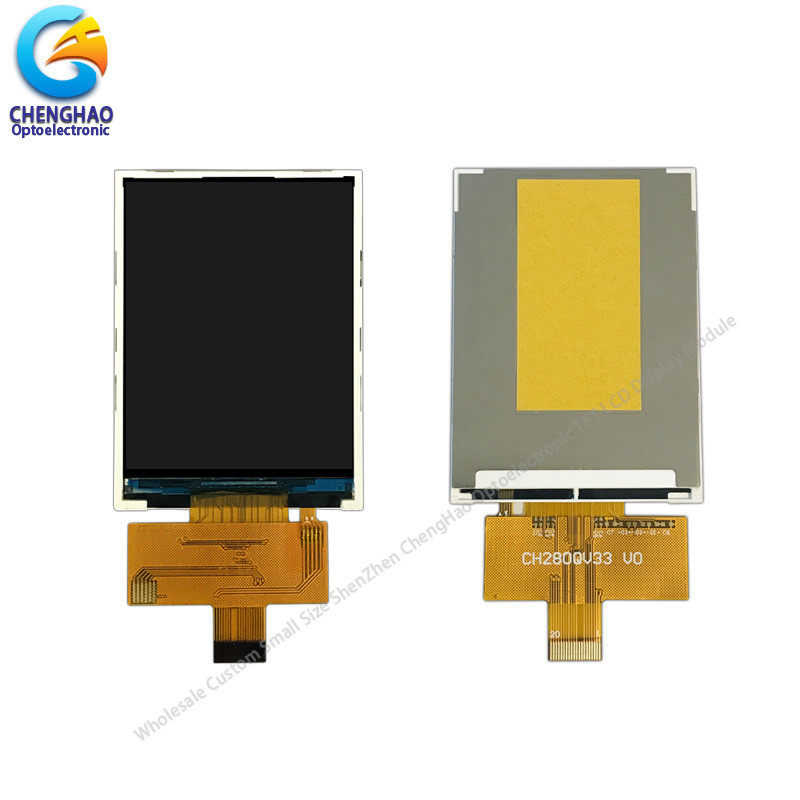

চেংহাও ডিসপ্লে মডেল CH280QV33A একটি রঙিন সক্রিয় ম্যাট্রিক্স পাতলা ফিল্ম ট্রানজিস্টর (টিএফটি) তরল স্ফটিক ডিসপ্লে (এলসিডি) যা একটি স্যুইচিং ডিভাইস হিসাবে অমর সিলিকন টিএফটি ব্যবহার করে।এই মডেল একটি TFT LCD প্যানেল গঠিত হয়, একটি ড্রাইভিং আইসি, একটি ব্যাকলাইট এবং FPC।

এই টিএফটি এলসিডি মডিউলটি একটি ২.৮ ইঞ্চি (পোর্ট্রেট) ডায়াগনালভাবে পরিমাপকৃত সক্রিয় প্রদর্শন এলাকা 240 ((আরজিবি) * 320 ডট রেজোলিউশন সহ। এই টিএফটি এলসিডি মডিউলটি আইপিএস / ট্রান্সমিসিভ / স্বাভাবিকভাবে কালো ডিসপ্লে মোড গ্রহণ করে,যার ফলে এটি ৭০/৭০/৭০/৭০ সমস্ত দেখার দিক দিয়ে আসে এই প্রকল্পের জন্য ব্যবহৃত ড্রাইভার আইসি হল JD9852 এবং RGB সংকেত ইনপুট দ্বারা 262K / 65K (ঐচ্ছিক) রং প্রদর্শন করতে পারে।ড্রাইভার আইসি গ্লাস উপর মাউন্ট করা হয় এবং ডিসপ্লে মডিউল চালানোর জন্য উপাদান সহ FPC মাধ্যমে আন্তঃসংযোগ. এমআইপিআই ইন্টারফেস সমর্থন.

উপরন্তু, FPC গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে, যেমন ব্যাক-লাইট এবং ইন্টারফেস সংজ্ঞা পরিবর্তন ইত্যাদি।

RoHS সম্মতি এবং হ্যালোজেন মুক্ত।

3. এলসিডি গ্রাফিক মডিউলের অঙ্কন

নোটঃ
(১) ডিসপ্লে টাইপঃ ২.৮" Tft
(২) দেখার দিকঃ সব
(3) এলসিডি ড্রাইভ আইসিঃ JD9852
(৪) পোলারাইজার মোডঃ আইপিএস / ট্রান্সমিশন / সাধারণত কালো
(5) অপারেটিং তাপমাত্রাঃ -20 ~ 70 °C
(6) সঞ্চয়স্থান তাপমাত্রাঃ -30 ~ 80 °C
(৭) ডি-মার্কারের সহনশীলতাঃ ±০।20
(8) সুরক্ষাঃ ROHS

4. টিএফটি এলসিডি ডিসপ্লে এর দ্রুত বিবরণ

* এলসিডি নামঃ 240*320 রঙিন এলসিডি ডিসপ্লে মডিউল 20 পিন এমআইপিআই ইন্টারফেস 2.8 "টিএফটি এলসিডি স্ক্রিন
* পার্ট নংঃ CH280QV33A
* আকারঃ ২.৮ "
* সমর্থন টাচ টাইপঃ ক্যাপাসিটিভ বা রেসিসিভ টাচ প্যানেল
* ডিসপ্লে টাইপঃ ২.৮"টিএফটি
* ডিসপ্লে রঙঃ 65K / 262K (ঐচ্ছিক)
* রেজোলিউশন (পিক্সেল): 240*320
* দেখার দিকঃ সব
* কন্ট্রোলার আইসিঃ JD9852
* ডিসপ্লে মোডঃ আইপিএস/ট্রান্সমিসিভ/সাধারণত কালো
* সামগ্রিক আকারঃ 50.0 * 69.2 * 2.35 মিমি
* সক্রিয় এলাকাঃ 43.2 * 57.6 মিমি
* উজ্জ্বলতাঃ ৩০০ নিট
* কন্ট্রাস্টঃ ৮০০:1
* ইন্টারফেসের ধরনঃ MIPI
* পিন নংঃ ২০ টি পিন
* পিন পিচঃ 0.35 মিমি
* সংযোগকারী প্রকারঃ সংযোগকারী
* ব্যাকলাইট টাইপঃ 4 LED সমান্তরালভাবে
যদি = 60mA, Vf = 3.0 ~ 3.3V
* এলইডি লাইফ স্প্যানঃ 20000h

5. এলসিডি স্ক্রিন মডিউলের প্রয়োগ

আমাদের পণ্যগুলি বৈদ্যুতিন সরঞ্জাম, চিকিৎসা সরঞ্জাম, শিল্প সরঞ্জাম এবং স্মার্ট হোমের মতো বিস্তৃত অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।

6আমাদের সুবিধা

(1) সম্পূর্ণ / আধা-স্বয়ংক্রিয় উত্পাদন লাইন সর্বোত্তম মানের নিশ্চিত।

(2) কাস্টম ডিজাইন, বিশেষভাবে আপনার চাহিদা পূরণ করতে পারে।

(3) দ্রুত ডেলিভারি, লিড টাইম জন্য প্রায় 20 দিন

(4) নমুনা অনুরোধে উপলব্ধ; ছোট MOQ আদেশ আলোচনা করা যেতে পারে।

(৫) আপনার জন্য সেরা প্রাক বিক্রয় এবং বিক্রয়োত্তর পরিষেবা সরবরাহ করুন।
