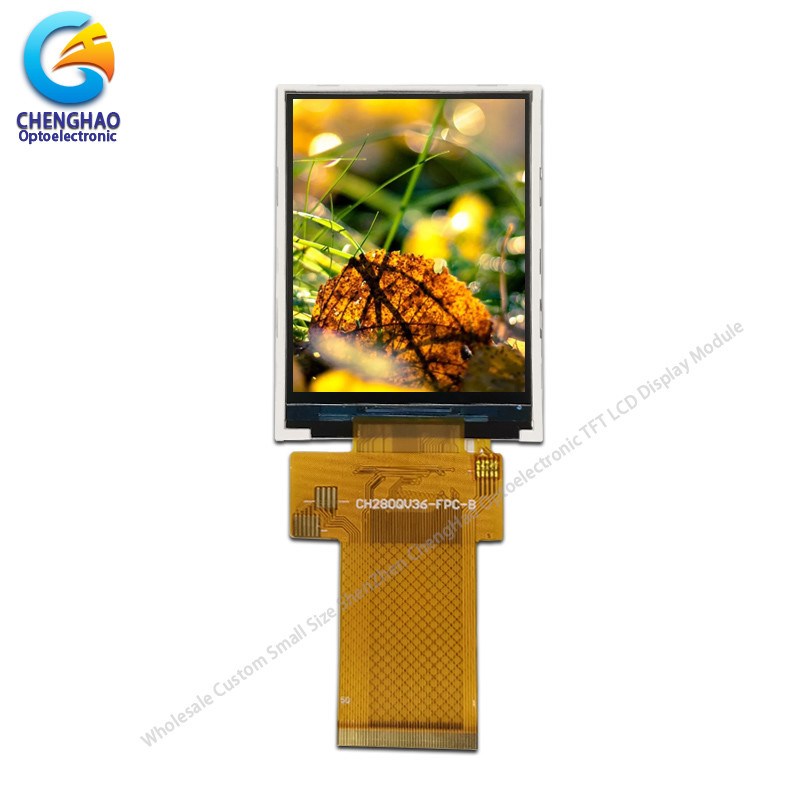

2.8 "আইপিএস ডিসপ্লে স্ক্রিন 50 পিন 4 লাইন 8 বিট এসপিআই এলসিডি মডিউল ILI9341 ড্রাইভার আইসি সহ

পণ্যের বর্ণনা

2.8" আইপিএস ডিসপ্লে ওয়াইড স্ক্রিন টেম্প 50 পিন 4 লাইন 8 বিট এসপিআই এলসিডি মডিউল আইএলআই 9341 ড্রাইভার আইসি সহ

1শিল্প এলসিডি স্ক্রিনের স্পেসিফিকেশন

2শিল্প এলসিডি মনিটরের বর্ণনা
* (টিএফটি) তরল স্ফটিক ডিসপ্লে (এলসিডি) যা একটি স্যুইচিং ডিভাইস হিসাবে অ্যামোফাস সিলিকন টিএফটি ব্যবহার করে। এই মডেলটি একটি টিএফটি এলসিডি প্যানেল, একটি ড্রাইভিং আইসি, একটি ব্যাক-লাইট এবং এফপিসি নিয়ে গঠিত।
* এই এলসিডি স্ক্রিন মডিউলটি ২.৮ ইঞ্চি (পর্ট্রেট স্ক্রিন) ডায়াগনালভাবে পরিমাপকৃত সক্রিয় প্রদর্শন এলাকা সহ 240*320 ডট রেজোলিউশন রয়েছে। ব্যাকলাইট মডিউলটি আলোর উত্স হিসাবে 4 হোয়াইট এলইডি ইন প্যারালাল ব্যবহার করে,যার ফলে ব্যাকলাইটের উজ্জ্বলতা ৩০০ নিট পর্যন্ত পৌঁছে যায়।এই প্রকল্পের জন্য ব্যবহৃত ড্রাইভারটি হল ILI9341 এবং RGB সংকেত ইনপুট দ্বারা 262K / 65K রং প্রদর্শন করতে পারে।ড্রাইভারটি গ্লাসের উপর মাউন্ট করা হয় এবং ডিসপ্লে মডিউল চালানোর জন্য উপাদানগুলি সহ FPC এর মাধ্যমে আন্তঃসংযোগ. নিম্নলিখিত ইন্টারফেস সমর্থিতঃ
(1) এসপিআই
(2) 8080 সিরিজের সিস্টেম ইন্টারফেস
(3) এসপিআই + আরজিবি ইন্টারফেস
উপরন্তু, FPC গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে, যেমন ব্যাক-লাইট এবং ইন্টারফেস সংজ্ঞা পরিবর্তন ইত্যাদি।
RoHS সম্মতি এবং হ্যালোজেন মুক্ত।

3. শিল্প এলসিডি প্যানেলের অঙ্কন

নোটঃ
(১) ডিসপ্লে টাইপঃ ২.৮" টিএফটি
(২) দেখার দিকঃ সমস্ত দেখার দিক
(3) এলসিডি ড্রাইভ আইসিঃ ILI9341V
(4) পোলারাইজার মোডঃ আইপিএস / ট্রান্সমিশন / সাধারণত ব্ল্যাক
(5) অপারেটিং তাপমাত্রাঃ -20 ~ 70 °C
(6) সঞ্চয়স্থান তাপমাত্রাঃ -30 ~ 80 °C
(৭) ডি-মার্কারের সহনশীলতাঃ ±০।20
(8) সুরক্ষাঃ ROHS




4ইন্ডাস্ট্রিয়াল এলসিডি মনিটরের দ্রুত বিবরণ


* এলসিডি নামঃ 2.8 "আইপিএস ডিসপ্লে স্ক্রিন ওয়াইড টেম্প 50 পিন 4 লাইন 8 বিট এসপিআই এলসিডি মডিউল আইএলআই 9341 ড্রাইভার আইসি সহ
* অংশ নংঃ CH280QV36A
* আকারঃ ২.৮ ইঞ্চি
* টাচ প্যানেল সহ বা ছাড়াইঃ না
* সমর্থন স্পর্শ টাইপঃ CTP বা RTP
* ডিসপ্লে টাইপঃ ২.৮" Tft
* রঙ ফিল্টার অ্যারেঃ আরজিবি উল্লম্ব স্ট্রিপ
* ডিসপ্লে রঙঃ 65K / 262K (ঐচ্ছিক)
* রেজোলিউশনঃ 240*320 পয়েন্ট
* দেখার দিকঃ সমস্ত দেখার দিক
* কন্ট্রোলার আইসিঃ আইএলআই 9341
* প্রদর্শন মোডঃ আইপিএস / ট্রান্সমিশন / সাধারণত কালো
* সামগ্রিক আকারঃ 50.0×69.2×2.35 মিমি
* সক্রিয় এলাকাঃ ৪৩.২×৫৭.৬ মিমি
* উজ্জ্বলতাঃ ৩০০ নিট
* কন্ট্রাস্টঃ ৮০০:1
* ইন্টারফেস টাইপঃ
এসপিআই ইন্টারফেস
৮০৮০ সিরিজের সিস্টেম ইন্টারফেস
আরজিবি ইন্টারফেস
* পিন নংঃ ৫০ পিন
* পিন পিচঃ 0.18×0.18 মিমি
* সংযোগকারী প্রকারঃ সংযোগকারী
* ব্যাকলাইটের ধরনঃ 4 সাদা LED সমান্তরাল
* এলইডি লাইফ স্প্যানঃ 20000h
* ওজনঃ TBD g
* অপারেটিং তাপমাত্রাঃ -20 ~ +70 °C
* স্টোরেজ তাপমাত্রাঃ -30 ~ + 80 °C

5ইন্ডাস্ট্রিয়াল এলসিডির প্রয়োগ

* পণ্যগুলি সাধারণ যোগাযোগ, গৃহস্থালী যন্ত্রপাতি, শিল্প নিয়ন্ত্রণ, চিকিৎসা ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়
যন্ত্রপাতি, পিওএস মেশিন, যন্ত্রপাতি, জিপিএস নেভিগেশন, ডিজিটাল ফটো ফ্রেম, নেটবুক, আর্থিক
ইলেকট্রনিক্স, যোগাযোগ ইলেকট্রনিক্স, ভোক্তা ইলেকট্রনিক্স, তথ্য যন্ত্রপাতি, সংস্কৃতি, শিক্ষা,
খেলাধুলা, বিনোদন এবং অন্যান্য ক্ষেত্রে ।
* ODM / OEM গ্রহণযোগ্য বিভিন্ন এলসিডি ডিসপ্লে মোড বিভিন্ন ব্যাকলাইট রঙ এবং তাপমাত্রা পরিসীমা উপলব্ধ






6সাধারণ ধারা

প্রশ্ন ১ঃ আপনি কি নির্মাতা?
উঃ হ্যাঁ, আমরা প্রস্তুতকারক।
প্রশ্ন 2: আপনার ডেলিভারি সময় কত?
উত্তরঃ সাধারণত পেমেন্টের পরে 3-5 কার্যদিবস; বিশেষ চাহিদা অর্ডার, বিতরণ সময় আলোচনাযোগ্য।
প্রশ্ন 3: পণ্যটি পাওয়ার পরে যদি এটি কাজ না করে, তাহলে আমার কী করা উচিত?
উত্তরঃ আমরা আপনার জন্য নতুন আইটেমগুলি একসাথে প্রতিস্থাপন করব এবং তারপরে আমরা ইস্যুটির জন্য বিচার করব।
প্রশ্ন 4: আপনি কি OEM ডিজাইন গ্রহণ করেন?
উত্তরঃ হ্যাঁ, আমরা করি। আমরা আপনার প্রয়োজনীয়তা অনুযায়ী ডিজাইন করতে পারি, MOQ সাধারণত 100-1000.
প্রশ্ন ৫ঃ আপনি কি ৩০% অগ্রিম বেতন গ্রহণ করেন?
উত্তরঃ হ্যাঁ, আমরা করি। আমরা 30% পেমেন্ট পাওয়ার পরে আপনার পণ্য প্রস্তুত করতে শুরু করতে পারি, এবং বাকি 70% পেমেন্ট পাওয়ার পরে তাদের পাঠাতে পারি।
প্রশ্ন 6: আপনি কোন পেমেন্টের শর্তাদি গ্রহণ করেন?
উত্তরঃ আমরা পেপাল, টি/টি, ওয়েস্টার্ন ইউনিয়ন, ওয়েচ্যাট, অ্যালিপেই, নগদ (আরএমবি বা ইউএসডি) গ্রহণ করি।
