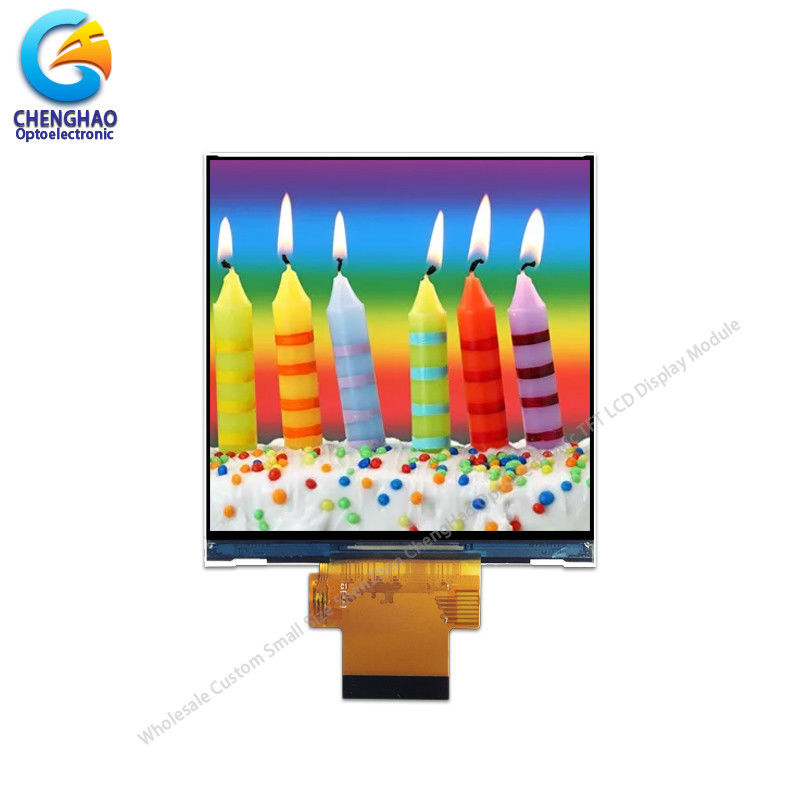

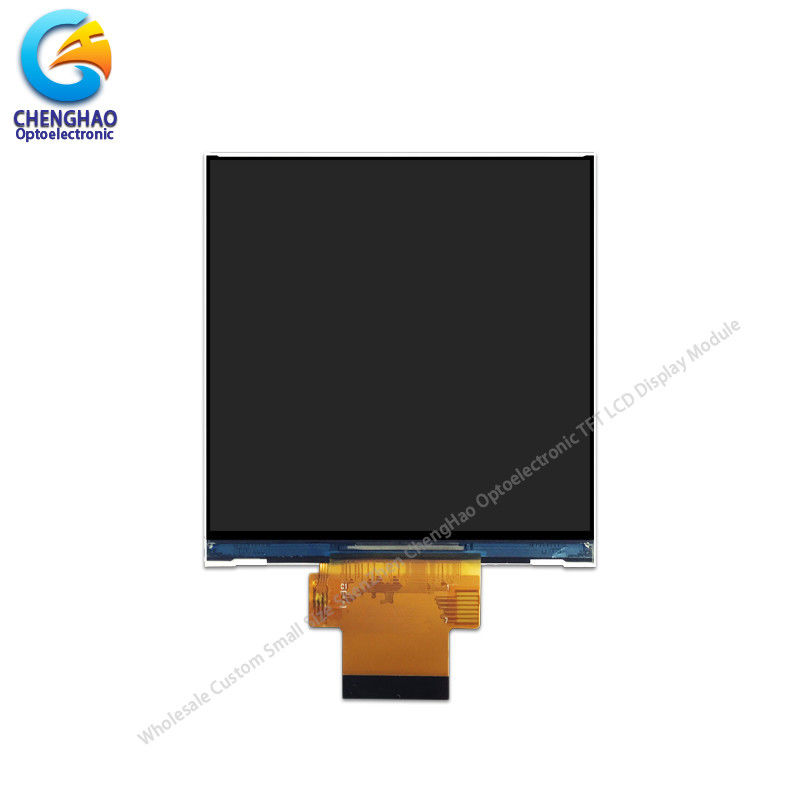

480X480 স্কয়ার এলসিডি ডিসপ্লে 3.95 ইঞ্চি নেতিবাচক এলসিডি ডিসপ্লে মডিউল ST7701 সহ

পণ্যের বর্ণনা

৪৮০*৪৮০ স্কয়ার ডিসপ্লে ৩.৯৫ ইঞ্চি নেগেটিভ এলসিডি ডিসপ্লে ST7701 সহ

1. টিএফটি এলসিডি মনিটরের স্পেসিফিকেশন

2এলসিডি স্ক্রিনের বর্ণনা

চেংহাও ডিসপ্লে মডেল CH400WV19A হল একটি রঙিন সক্রিয় ম্যাট্রিক্স পাতলা ফিল্ম ট্রানজিস্টর (টিএফটি) তরল স্ফটিক ডিসপ্লে (এলসিডি) যা একটি সুইচিং ডিভাইস হিসাবে অমৃত সিলিকন টিএফটি ব্যবহার করে।এই মডেল একটি TFT LCD প্যানেল গঠিত হয়, একটি ড্রাইভিং আইসি, একটি ব্যাকলাইট এবং FPC।

এই Tft স্ক্রিন মডিউল একটি 3.95 ইঞ্চি (স্কয়ার স্ক্রিন) 480 * 480 রেজোলিউশনের সাথে তির্যকভাবে পরিমাপ সক্রিয় প্রদর্শন এলাকা আছে। একই সময়ে সমগ্র মডিউল SPI + RGB দুটি যোগাযোগ ইন্টারফেস গ্রহণ করে,যা বিভিন্ন সংযোগ পদ্ধতি সমর্থন করে। ST7701 এই মডিউলের ড্রাইভার আইসি হিসাবে ব্যবহৃত হয়, টিএফটি ডিসপ্লে ড্রাইভার আইসিতে আরজিবি সংকেত ইনপুট করে 16.7 এম / 262 কে / 65 কে রঙ প্রদর্শন করতে পারে।ব্যাকলাইট ইউনিট 8 পিসি ধারণ করে যখন LED, যা Tft স্ক্রিন মডিউলের ব্যাকলাইট উজ্জ্বলতা ৩৫০ সিডি/মি২ পর্যন্ত করতে পারে।

উপরন্তু, FPC গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে, যেমন ব্যাক-লাইট এবং ইন্টারফেস সংজ্ঞা পরিবর্তন ইত্যাদি।

RoHS সম্মতি এবং হ্যালোজেন মুক্ত।

3. টিএফটি ডিসপ্লে মডিউলের অঙ্কন

নোটঃ
(১) ডিসপ্লে টাইপঃ ৩.৯৫" টিএফটি
(২) দেখার দিকঃ সব
(3) এলসিডি ড্রাইভ আইসিঃ ST7701s
(4) পোলারাইজার মোডঃ আইপিএস / ট্রান্সমিশন / সাধারণত ব্ল্যাক
(5) অপারেটিং তাপমাত্রাঃ -20 ~ 70 °C
(6) সঞ্চয়স্থান তাপমাত্রাঃ -30 ~ 80 °C
(৭) ডি-মার্কারের সহনশীলতাঃ ±০।20
(8) সুরক্ষাঃ ROHS

4. টিএফটি ডিসপ্লে মডিউলের দ্রুত বিবরণ

* এলসিডি নামঃ 480*480 স্কয়ার ডিসপ্লে 3.95 ইঞ্চি নেগেটিভ এলসিডি ডিসপ্লে ST7701 সহ
* অংশ নংঃ CH400WV19A
* আকারঃ ৩.৯৫ "

* টাচ প্যানেল সহ বা ছাড়াইঃ না
* সমর্থন টাচ প্যানেলের ধরনঃ ক্যাপাসিটিভ বা রেসিসিভ টাচ প্যানেল
* ডিসপ্লে টাইপঃ 3.95 ইঞ্চি টিএফটি

*রঙ ফিল্টার অ্যারেঃ আরজিবি উল্লম্ব স্ট্রিপ
* ডিসপ্লে রঙঃ 65K / 262K / 16.7M (ঐচ্ছিক)
* রেজোলিউশন (পিক্সেল): 480*480
* দেখার দিকঃ সব
* কন্ট্রোলার আইসিঃ ST7701
* প্রদর্শন মোডঃআইপিএস / ট্রান্সমিশন / সাধারণত কালো
* সামগ্রিক আকারঃ ৭৪.৮৩*৭৮.৯৮*১.৯৮ মিমি
* সক্রিয় এলাকাঃ 71.856*70.176 মিমি
* উজ্জ্বলতাঃ ৩৫০ সিডি/মি২
* কন্ট্রাস্টঃ ৮০০:1
* ইন্টারফেস টাইপঃ SPI+RGB
* পিন নংঃ ৪০
* পিন পিচঃ 0.35 মিমি
* সংযোগকারী প্রকারঃ সংযোগকারী
* ব্যাকলাইটের ধরনঃ ৮সমান্তরালভাবে সাদা এলইডি
* এলইডি লাইফ স্প্যানঃ 20000h

* অপারেটিং তাপমাত্রাঃ -20 ~ +70 °C

* স্টোরেজ তাপমাত্রাঃ -30 ~ + 80 °C

5. টিএফটি এসপিআই ডিসপ্লে প্রয়োগ

6আমাদের সেবা

1এবং যদি আপনার বিকাশ প্রক্রিয়ায় প্রযুক্তিগত সহায়তা প্রয়োজন হয়, আমরা যে কোনও সময় এটি আপনার জন্য সরবরাহ করতে পারি।
2. ভাল মানের এবং ক্রেডিট আমাদের কোম্পানির আত্মা. চালান আগে, আমরা পণ্য বয়স পরীক্ষা এবং 100% চাক্ষুষ এবং বৈদ্যুতিক লগিং করা হবে যে গ্যারান্টি হবে.
3. যখন পণ্য আপগ্রেড করা হবে, আমরা সংশ্লিষ্ট ক্লায়েন্টদের আগাম অবহিত করব, এবং আপগ্রেড করা পণ্য পুরানোগুলির সাথে পুরোপুরি সামঞ্জস্যপূর্ণ হতে পারে।
4পণ্যটির গ্যারান্টি সময়কাল ১২ মাস।
