পণ্যের বর্ণনা

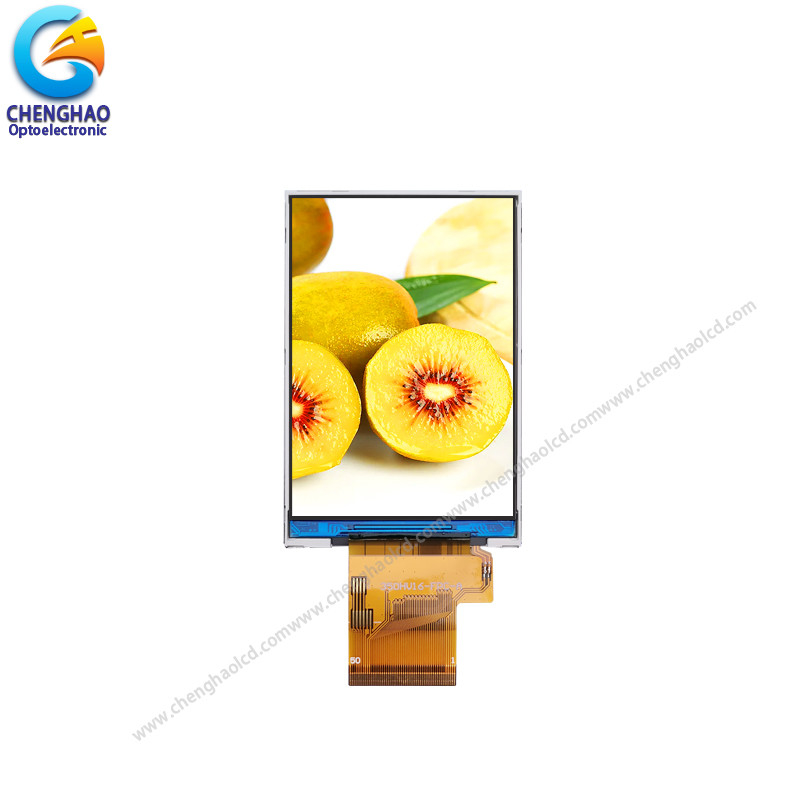

320x480 সিরিয়াল এলসিডি ডিসপ্লে মডিউল এসপিআই এমসিইউ আরজিবি এমআইপিআই মাল্টি-ইন্টারফেস
1৩.৫ ইঞ্চি এলসিডি প্যানেলের স্পেসিফিকেশন
| আইটিএম |
স্ট্যান্ডার্ড মান |
ইউনিট |
| এলসিডি টাইপ |
3.5 ¢ টিএফটি |
-- |
| বিন্দু বিন্যাস |
320 ((RGB) × 480 |
বিন্দু |
| ড্রাইভার আইসি |
ST7796 |
-- |
| মডিউলের আকার |
55.66 ((W)×85.04 ((H)×2.4 ((T)
|
মিমি |
| সক্রিয় এলাকা |
48.96 ((W)×73.৪৪ ((এইচ)
|
মিমি |
| পয়েন্ট পিচ |
0.153 ((W)×0.153 ((H)
|
মিমি |
| অপারেটিং তাপমাত্রা |
- ২০ ~ + ৭০ |
°C |
| সংরক্ষণের তাপমাত্রা |
- ৩০ ~ + ৮০ |
°C |
| ব্যাকলাইট |
6 হোয়াইট এলইডি সিরিয়াল
|
-- |
| ওজন |
টিবিডি |
জি |
2৩২০*৪৮০ টিফট এলসিডি প্যানেলের বর্ণনা

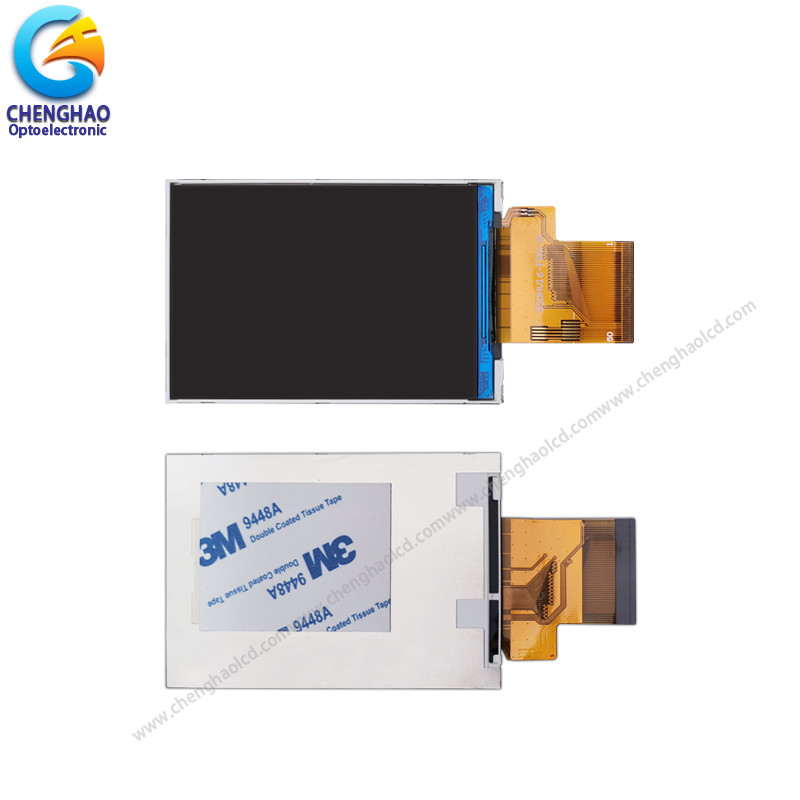

চেংহাও ডিসপ্লে মডেল CH350HV16A একটি রঙ সক্রিয় ম্যাট্রিক্স TFT (পাতলা ফিল্ম ট্রানজিস্টর) LCD (তরল স্ফটিক প্রদর্শন) যা একটি সুইচিং ডিভাইস হিসাবে amorphous সিলিকন TFT ব্যবহার করে,প্রধানত একটি Tn TFT LCD প্যানেল সহ, ড্রাইভার আইসি, ব্যাকলাইট (বিএল) এবং FPC বিভিন্ন অংশ।
টিএফটি এলসিডি প্যানেলে ৩.৫ ইঞ্চি ব্যাসার্ধের একটি রঙিন প্রদর্শন অঞ্চল রয়েছে, যা ৩২০*৪৮০ রেজোলিউশনের চিত্র প্রদর্শন করতে পারে।
ব্যবহৃত ড্রাইভার আইসি হল ST7796, যা কাচের উপর মাউন্ট করা হয় এবং FPC এর মাধ্যমে অন্যান্য উপাদানগুলির সাথে আন্তঃসংযুক্ত। SPI / MCU / RGB / MIPI মাল্টি-ইন্টারফেসের সমর্থন করে।
এফপিসি এবং বিএল গ্রাহকের প্রয়োজন অনুসারে কাস্টমাইজ করা যায়, যার মধ্যে বিএল এর উজ্জ্বলতা, এফপিসির আকৃতি এবং কাঠামো ইত্যাদি অন্তর্ভুক্ত রয়েছে।
এছাড়াও, CH350HV16A স্পর্শ ফাংশন ইনস্টল এবং অপসারণ সমর্থন করে, যেমন ক্যাপাসিটিভ স্পর্শ প্যানেল এবং প্রতিরোধমূলক স্পর্শ প্যানেল।
সিই এবং রোশ স্ট্যান্ডার্ড মেনে চলুন।
3. ৩.৫ ইঞ্চি এলসিডি ডিসপ্লে এর অঙ্কন
নোটঃ
(1) ডিসপ্লে টাইপঃ ৩.৫ ইঞ্চি টিফট
(২) দেখার দিকঃ ৬ঃ00
(3) পোলারিজার মোডঃট্রান্সমিশন / ইতিবাচক
(4) অপারেটিং তাপমাত্রাঃ -20 ~ 70 °C
(5) সংরক্ষণের তাপমাত্রাঃ -30 ~ 80 °C
(৬) ডি-মার্কারের সহনশীলতাঃ ±০।20
(7) সুরক্ষাঃ ROHS
4৩.৫ ইঞ্চি টিএন টিএফটি ডিসপ্লে প্রয়োগ
5.পরম সর্বোচ্চ রেটিং
| পয়েন্ট |
প্রতীক |
মিনিট। |
ম্যাক্স. |
ইউনিট |
| লজিক সরবরাহ ভোল্টেজ |
আইওভিসিসি |
-০.3 |
4.6 |
V |
| অ্যানালগ সাপ্লাই ভোল্টেজ |
ভিসিআই |
-০.3 |
4.6 |
V |
| ইনপুট ভোল্টেজ |
ভিন |
-০.5 |
আইওভিসিসি+০।5 |
V |
| অপারেটিং তাপমাত্রা |
শীর্ষ |
-২০ |
70 |
°C |
| সংরক্ষণ তাপমাত্রা |
টিএসটি |
-৩০ |
80 |
°C |
| স্টোরেজ আর্দ্রতা |
এইচ ডি |
20 |
90 |
% আরএইচ |
6. 3.5 ইঞ্চি TFT স্ক্রিন মডিউল দ্রুত বিস্তারিত
তির্যক প্রদর্শন আকারঃ 3.5 ইঞ্চি
ইন্টারফেস টাইপঃ
4-line_8bit / 3-line_9bit SPI
8-/ 9-/16-/18-বিট8080-সিরিজের সিস্টেম ইন্টারফেস
১৬/১৮-বিট আরজিবি ইন্টারফেস
এমআইপিআই
রেজোলিউশনঃ 320 ((RGB) x480 পিক্সেল
টাচ স্ক্রিনঃ না
ব্যাকলাইট প্রকারঃ LED
প্রদর্শন মোডঃ Tn / ট্রান্সমিসিভ
মাত্রা:55.66 ((W)×85.04 ((H)×2.4 ((T) মিমি
ডিসপ্লে ম্যাট্রিক্স প্রযুক্তিঃ টিএফটি
ন্যূনতম অপারেটিং তাপমাত্রাঃ -20°C
সর্বোচ্চ অপারেটিং তাপমাত্রাঃ +70°C
উজ্জ্বলতাঃ ৩০০ সিডি/মি২
রঙের সংখ্যাঃ 262K/65K
মান পূরণঃ সিই, রোএইচএস সম্মতি
প্রতিক্রিয়া সময়ঃ 10ms
অপারেটিং তাপমাত্রা পরিসীমাঃ -20 → +70°C
কন্ট্রাস্ট রেসিওঃ ৫০০
ডিসপ্লে টাইপঃ এলসিডি টিএফটি
এফপিসি নম্বরঃ ৫০
ড্রাইভার আইসিঃ ST7796
