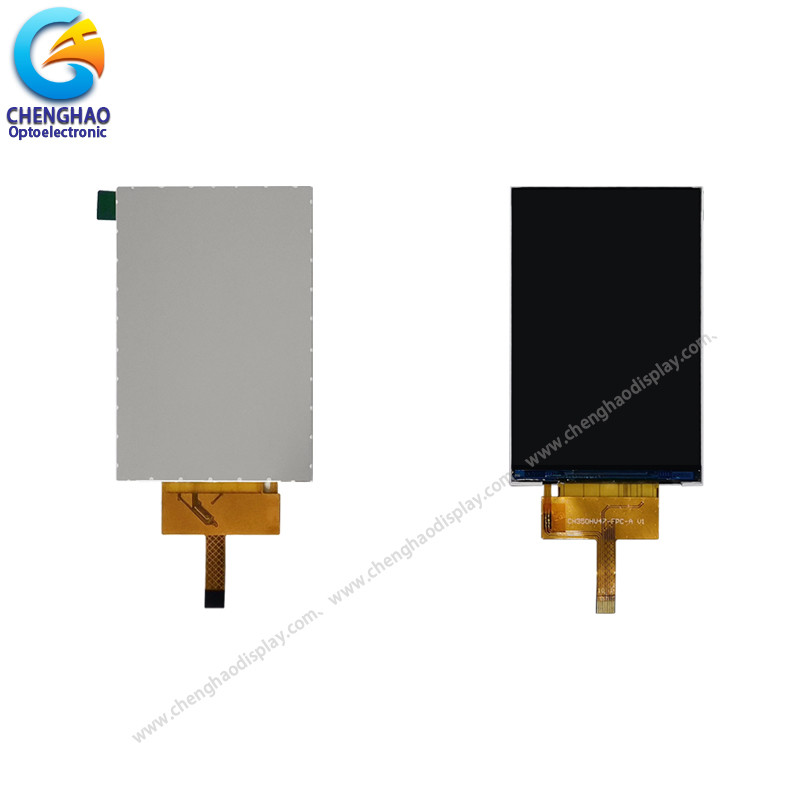

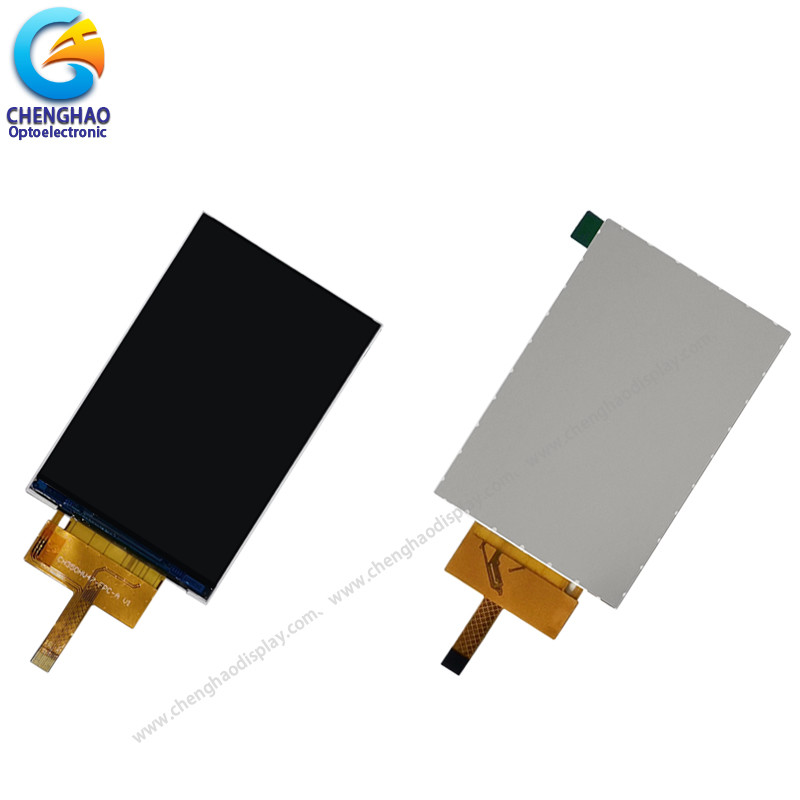

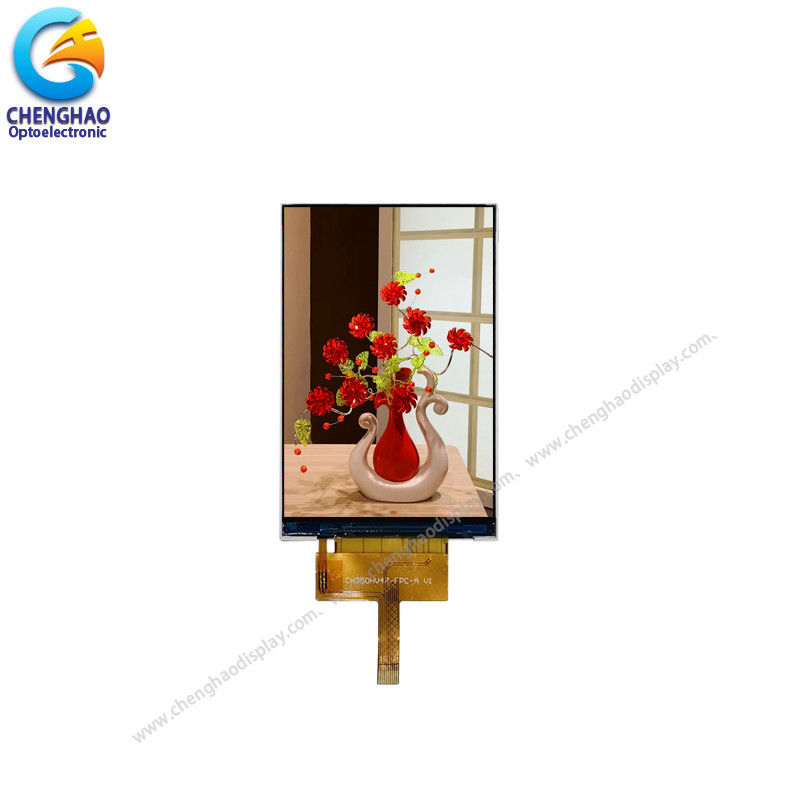

10 পিন ছোট এলসিডি ডিসপ্লে মডিউল 320 * 480 4 লাইন 8 বিট এসপিআই ইন্টারফেসের সাথে

পণ্যের বর্ণনা

10 পিন ছোট এলসিডি ডিসপ্লে মডিউল 320 * 480 4 লাইন 8 বিট এসপিআই ইন্টারফেসের সাথে

1. স্পেসিফিকেশন

2বর্ণনা

চেংহাও ডিসপ্লে মডেল CH350HV47B হল একটি রঙিন সক্রিয় ম্যাট্রিক্স পাতলা ফিল্ম ট্রানজিস্টর (টিএফটি) তরল স্ফটিক ডিসপ্লে (এলসিডি) যা একটি সুইচিং ডিভাইস হিসাবে অমর সিলিকন টিএফটি ব্যবহার করে।এই মডেল একটি TFT LCD প্যানেল গঠিত হয়, একটি ড্রাইভিং আইসি, একটি ব্যাকলাইট এবং FPC।
এই টিএফটি এলসিডি প্যানেলের একটি সক্রিয় ডিসপ্লে এলাকা রয়েছে যা ৩.৫ ইঞ্চি ব্যাসার্ধে ৩২০*৪৮০*৩ আরজিবি ডট রেজোলিউশন সহ।
এই প্রকল্পের জন্য ব্যবহৃত ড্রাইভারটি ST7796 এবং RGB সংকেত ইনপুট দ্বারা 262k / 65k রঙ প্রদর্শন করতে পারে।ড্রাইভারটি গ্লাসের উপর মাউন্ট করা হয় এবং ডিসপ্লে মডিউল চালানোর জন্য উপাদানগুলি সহ FPC এর মাধ্যমে আন্তঃসংযোগ.
এছাড়াও, টিএফটি এলসিডি 320x480 গ্রাহকের প্রয়োজনীয়তা অনুসারে কাস্টমাইজ করা যেতে পারে, যেমন ব্যাক-লাইট এবং এফপিসি কাঠামো, ইন্টারফেস সংজ্ঞা ইত্যাদি পরিবর্তন করা।
RoHS সম্মতি এবং হ্যালোজেন মুক্ত।

3. অঙ্কন

নোটঃ
(1) ডিসপ্লে টাইপঃ 3.5 "আইপিএস
(২) দেখার দিকঃ আলী দেখার দিক
(3) এলসিডি ড্রাইভ আইসিঃST7796S
(৪) পোলারাইজার মোডঃ ট্রান্সমিসিভ
(5) অপারেটিং তাপমাত্রাঃ -20 ~ 70 °C
(6) সঞ্চয়স্থান তাপমাত্রাঃ -30 ~ 80 °C
(৭) ডি-মার্কারের সহনশীলতাঃ ±০।20
(8) সুরক্ষাঃ ROHS

4দ্রুত বিবরণ

পণ্যের নামঃ 10 পিন ছোট এলসিডি ডিসপ্লে মডিউল 3.5 ইঞ্চি 320 * 480 4 লাইন 8 বিট এসপিআই ইন্টারফেসের সাথে

এলসিডি টাইপঃ ৩।5: আইপিএস
বিন্দু বিন্যাসঃ 320 ((RGB) × 480 বিন্দু
রঙ ফিল্টার অ্যারেঃ আরজিবি উল্লম্ব স্ট্রিপ
ডিসপ্লে মোডঃ আইপিএস / ট্রান্সমিশন / সাধারণত কালো
৮০/৮০/৮০/৮০
ড্রাইভার আইসিঃ ST7796S
মডিউল আকারঃ 53.16 ((W) × 81.74 ((H) × 2.17 ((T) মিমি
সক্রিয় এলাকাঃ 48.96 ((W) × 73.44 ((H) মিমি
পয়েন্ট পিচ:0.153 ((W) × 0.153 ((H) মিমি
ইন্টারফেসঃ 4 লাইন 8 বিট এসপিআই
অপারেটিং তাপমাত্রাঃ -20 ~ +70 °C
স্টোরেজ তাপমাত্রাঃ -30 ~ +80 °C
ব্যাকলাইটঃ 8 সাদা LED
ওজনঃ TBD g

5আবেদন

6প্রায়শই জিজ্ঞাসিত প্রশ্ন

1প্রশ্ন: আমি কিভাবে নমুনা পেতে পারি?
উত্তরঃ অনুসন্ধান পাঠান → উদ্ধৃতি অফার করুন → উদ্ধৃতি নিশ্চিত করুন এবং টুলিং চার্জ প্রদান করুন → অঙ্কন সরবরাহ করুন → অঙ্কন নিশ্চিত করুন → টুলিং এবং নমুনা তৈরি করুন → নমুনা সমাপ্ত → মালবাহী বা সমুদ্রের মাধ্যমে বিতরণ সংগ্রহ করুন।

2প্রশ্ন: নমুনা পেতে কতক্ষণ লাগবে?
উঃ কনট্যুর অঙ্কনঃ ২-৪ দিন নমুনা সময়ঃ ৭-১৫ দিন।

3প্রশ্ন: আপনি কি আমাদের চাহিদা অনুযায়ী এলসিডি ডিজাইন করতে পারবেন?
উঃ অবশ্যই। আমরা আপনাকে সেরা টুলিং চার্জ দেব।

4প্রশ্ন: কিভাবে উৎপাদন মানের নিশ্চয়তা দিতে পারেন?
উত্তরঃ আমাদের উৎপাদন মান ISO9000 স্ট্যান্ডার্ড সিস্টেম অনুসরণ, স্থিতিশীল নকশা দল,QC দলের 10 বছরের অভিজ্ঞতা এবং কঠোর মান নিয়ন্ত্রণ সিস্টেম উত্পাদন মান গ্যারান্টি।তৃতীয় অংশ গ্রহণ করুন পরিদর্শনউচ্চ ও নিম্ন তাপমাত্রায় স্টোরেজ এবং উচ্চ তাপমাত্রায় অপারেটিং পরীক্ষা।

5প্রশ্ন: কিভাবে অর্ডার করবেন?
উত্তরঃ আপনি যদি নমুনাগুলি ঠিক আছে তা নিশ্চিত করেন তবে দয়া করে আমাদের ইমেল বা ফ্যাক্সের মাধ্যমে আপনার ক্রয় আদেশ প্রেরণ করুন, তারপরে আমরা আপনাকে আমানত প্রদানের জন্য একটি চালান প্রেরণ করব। আমাদের আপনার আদেশের নিম্নলিখিত তথ্য জানতে হবে।
(1) পণ্যের তথ্য-পরিমান,মডেল নম্বর
(২) শিপিংয়ের তথ্য- কোম্পানির নাম, রাস্তার ঠিকানা, ফোন ও ফ্যাক্স নম্বর, গন্তব্য সমুদ্র বন্দর।
(৩) চীনে আপনার কাছে যদি কোন ফরোয়ার্ডারের যোগাযোগের তথ্য থাকে।
